Datos del producto:
Pago y Envío Términos:
|
| Material: | Brass/Stainless Steel | Gender: | Male |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | Cable connector |
| Item: | Millimeter Wave Connectors | Plating: | Gold Plated/Nickel Plated |
| Application: | RF | Insulator: | PTFE |
| Alta luz: | K2.92 Conector coaxial RF masculino,Conector coaxial de cable de onda milimétrica,Conector coaxial RF de acero inoxidable |
||
K2.92 Conector coaxial RF masculino de acero inoxidable para cable de onda milimétrica semi-rígido/semi-flexible
Los conectores coaxiales de alta precisión de 50Ω de 2,92 mm (hembra) están diseñados para aplicaciones de RF y microondas de uso general.Estos conectores de alto rendimiento se utilizan ampliamente en varios entornos de ensayo y mediciónEstos conectores, fabricados en acero inoxidable duradero, están diseñados para soportar un uso repetido.Se caracterizan por un dieléctrico de aire y un soporte de conductor central de plástico de baja pérdida.
Características:
1Apariencia y características estructurales:
El conector K2.92 recibe su nombre del diámetro interno del conductor externo, que mide 2.92 mm.
Este conector utiliza un dieléctrico de aire para ayudar a mejorar la eficiencia de transmisión, especialmente a altas frecuencias.
En cuanto al diseño, el conector K2.92 tiene una estructura similar a los conectores SMA y 3.5mm, pero es más compacto y adecuado para aplicaciones de mayor frecuencia.
2- Rendimiento de alta frecuencia:
El conector K2.92 está diseñado para soportar frecuencias operativas de hasta 40 GHz, cubriendo las necesidades de la banda de ondas milimétricas.
Su diseño optimizado garantiza que el conector mantenga una baja relación de onda de tensión continua (VSWR) y una baja pérdida de inserción a frecuencias de hasta 40 GHz,Mejora significativa de la calidad y eficiencia de la transmisión.

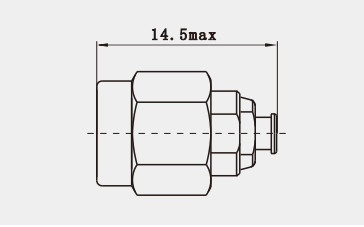

Dibujo de contorno ((mm):
Especificación(mm):
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | DC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Aplicación:
1Aplicaciones en las comunicaciones:
En la tecnología de comunicaciones moderna, la demanda de transmisión de señales de alta frecuencia está aumentando continuamente, especialmente en la banda de ondas milimétricas.con un diámetro de diámetro superior a 20 mm,.
Con la comercialización de la tecnología 5G y la exploración de futuras tecnologías de comunicación 6G, el uso de conectores K2.92 en la construcción de estaciones base, equipos de red,Los sistemas de comunicación por satélite se están extendiendo cada vez más.Su rendimiento eléctrico superior y sus propiedades mecánicas aseguran altas velocidades de datos y baja latencia.
2Aplicaciones en ensayos y mediciones:
El conector K2.92 desempeña un papel clave en varios instrumentos de ensayo y equipos de medición de alto rendimiento.este conector se utiliza para transmitir señales de medición precisasPara los ingenieros de investigación y desarrollo, el conector K2.92 es la primera opción para conectar placas de prueba a otros dispositivos experimentales cuando se realiza investigación en tecnología de ondas milimétricas.También muestran su importancia en la investigación de terahercios y pruebas de materiales..
Otros conectores RF de 2,92 mm macho, hembra:
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de efecto invernadero
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se aplicará el método siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
1.
2.
3.
4.
