Serie de Onda Milimétrica de 2.4 mm Conector Macho de Acero Inoxidable RF con Microstrip
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | 2.4m m RF Conector coaxial | Platación: | Revestidos de oro/pasivación |
|---|---|---|---|
| Impedancia: | 50Ω | Certificado: | Se aplican las siguientes condiciones: |
| El tipo: | Hombre | ¿Qué es eso?: | ≤1.05+0.005f |
| El material: | Latón/acero inoxidable | Rango de frecuencia: | DC~50GHz |
| Nombre del producto: | Conector coaxial RF de 2,4 mm | ||
| Resaltar: | Conector RF de acero inoxidable de 2.4 mm,Conector microstrip macho de 2.4 mm,Conector RF de onda milimétrica de 2.4 mm |
||

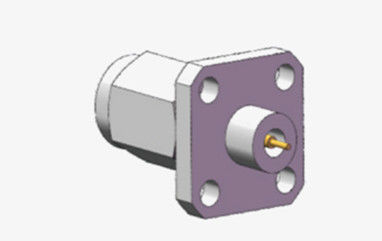

Serie de Onda Milimétrica de 2.4 Milímetros Conector Macho de Acero Inoxidable con Microstrip
Los conectores de 2.4 mm son un ejemplo de conectores avanzados de onda milimétrica (MMW) que funcionan eficazmente hasta 50 GHz. Estos conectores utilizan una interfaz de aire junto con un accesorio roscado, conocidos por sus dimensiones simplificadas, peso mínimo, frecuencia de operación elevada y enlace confiable. Tales características los hacen vitales en evaluaciones de microondas de alta frecuencia y utilizaciones de onda milimétrica.
En contextos estándar de RF y microondas, hay un despliegue frecuente de conectores coaxiales de 2.4 mm y 50 Ohm diseñados con precisión. Estos conectores, celebrados por su rendimiento excepcional, son integrales en una miríada de entornos de prueba y medición, que van desde comunicaciones celulares hasta enlaces satelitales, garantizando una compatibilidad precisa entre dispositivos y cableado. Fabricados con acero inoxidable robusto, estos conectores están construidos para soportar usos iterativos. Están concebidos con un sistema dieléctrico de aire y se complementan con un soporte de conductor central hecho de plásticos de baja pérdida, lo que aumenta su eficiencia y funcionalidad general.

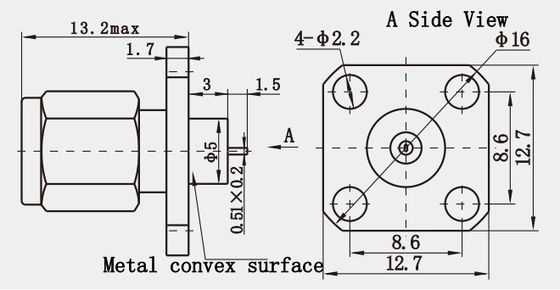

Dibujo de Contorno :(mm)
Especificación :
|
Características Eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de Frecuencia
|
DC~50GHz
|
|||
|
Voltaje Nominal
|
170VRMS (Máximo a nivel del mar)
|
|||
|
Voltaje de Resistencia Dieléctrica
|
500VRMS (Máximo a nivel del mar)
|
|||
|
Resistencia de Aislamiento
|
≥5000MΩ
|
|||
|
Resistencia de Contacto |
Conductor exterior
|
≤2mΩ
|
||
|
Conductor central
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
Dimensiones de Interfaz:
Características:
1. Durabilidad:
Construido con materiales de cuerpo pasivado de acero inoxidable y pines de contacto de cobre berilio, el conector garantiza durabilidad y estabilidad de rendimiento a largo plazo. El acero inoxidable también proporciona una excelente resistencia a la corrosión, lo que lo hace adecuado para su uso en entornos hostiles.
2. Amplia Gama de Aplicaciones:
Este tipo de conector es aplicable en múltiples campos, incluyendo antenas, audio, televisión y radio, debido a su alto rendimiento y fiabilidad que cumplen los estrictos requisitos de conexión de RF de estas áreas.
Ventajas:
| Productos normales | Productos de élite | |
| Rango de Frecuencia | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Durabilidad | 300 Ciclos | >500 Ciclos |
Aplicación:
1. Aplicaciones de Radio
Equipos de Radio Amateur y Profesional: En comunicaciones de radio amateur y radios de Banda Ciudadana (CB), los conectores de 2.4 mm se utilizan para conectar varios dispositivos de radio gracias a su rendimiento estable y compatibilidad mecánica. Proporcionan transmisión de señal confiable y seguridad de conexión mejorada a través de su mecanismo de acoplamiento fijo por tornillo.
Aplicaciones de Radio VHF Marítima: En comunicaciones marítimas, especialmente en equipos de radio de Muy Alta Frecuencia (VHF), los conectores de 2.4 mm son preferidos por su resistencia a la corrosión y alta durabilidad. Mantienen un rendimiento confiable a largo plazo en entornos marinos, evitando daños por agua de mar y humedad.
2. Aplicaciones de Instrumentos y Sistemas de Onda Milimétrica
Instrumentos de Prueba de Alta Precisión: Los conectores de 2.4 mm desempeñan un papel crucial en instrumentos de prueba de alta precisión en laboratorios y líneas de producción. Por ejemplo, en analizadores de redes y generadores de señales, estos conectores garantizan una transmisión de señal precisa y estabilidad de conexión, asegurando la exactitud de los resultados de las pruebas.
Nuestros Productos Principales:
| Adaptador de RF |
| Conector RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF TNC |
| Conector RF Tipo N |
| Conector RF MCX/MMCX |
| Conector RF BNC Conectores de Onda Milimétrica (2.4 mm, 2.92 mm) |
| Conjuntos de Cables de RF |
| Adaptador de Guía de Onda a Coaxial |
| Sellos Herméticos de Vidrio a Metal |
| Conector Serie J30J |
| Acoplamientos Giratorios de Microondas |
NOTA:
Tenemos más de 10,000 tipos deConector, si el conector que está utilizando no se encuentra, por favor contáctenos con sus detailes.
