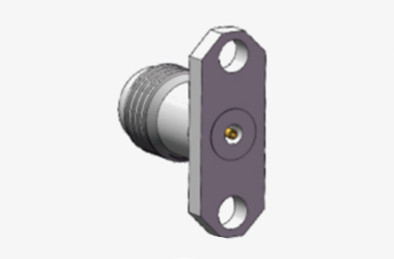

50Ω Acero inoxidable Conector coaxial de RF femenino Vida útil 500 ciclos para industriales
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector coaxial RF de 2,4 mm | Impedancia: | 50Ω |
|---|---|---|---|
| Duración de vida: | 500 ciclos | Aplicación: | Computadora/LAN |
| El material: | Acero inoxidable | Platación: | Apaciguado |
| Sexo: | Mujeres | Certificado: | Se aplican las siguientes condiciones: |
| Resaltar: | Conector coaxial RF de acero inoxidable,500 ciclos Conector coaxial RF,Conector coaxial de RF industrial |
||
2Material de acero inoxidable de.4 mm Conector coaxial RF femenino
El conector de la serie 2.4 es un conector de onda milimétrica de alto rendimiento para su uso hasta 50 GHz, con una conexión roscada de interfaz de aire, de pequeño tamaño, peso ligero,alta frecuencia de uso y conexión fiableSe utilizan comúnmente en mediciones de microondas de alta frecuencia y milímetros
equipo de oleaje.
Especificación
Características eléctricas | ||||
Impedancia | 50Ω | |||
Rango de frecuencia | DC50GHz | |||
Voltagem nominal | 170VRMS (nivel máximo del mar) | |||
Dieléctricos Resistencia al voltaje | 500VRMS (nivel máximo del mar) | |||
Resistencia al aislamiento | ≥ 5000MΩ | |||
Resistencia de contacto | El conductor externo | ≤ 2 mΩ | ||
Conducción central | ≤ 3 mΩ | |||
VSMR | ≤ 1,05 + 0,005f | |||

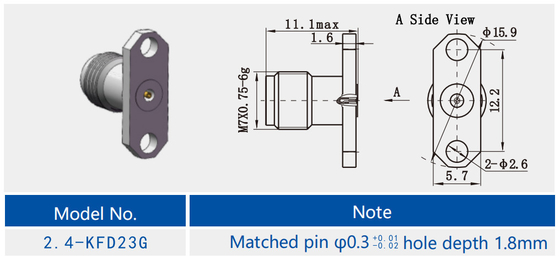

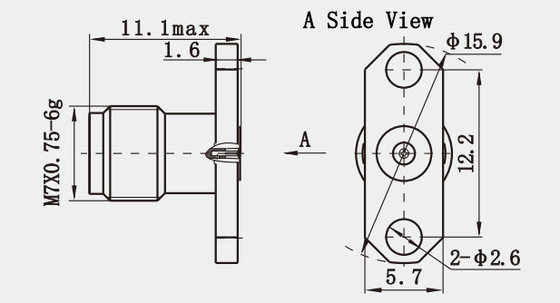

Dibujo detallado:
Características:
Las características del conector RF de microstrip de 2,4 mm incluyen principalmente su diseño compacto, rendimiento de alta frecuencia, fuerte compatibilidad, durabilidad y amplia gama de aplicaciones.Este tipo de conector es un componente clave en las tecnologías de comunicación modernas, especialmente con el uso creciente de bandas de ondas milimétricas.
El conector RF de microstrip de 2,4 mm está diseñado para ser compacto y preciso, con un diámetro de conductor externo de solo 2,4 mm, lo que lo hace sobresalir en aplicaciones de alta precisión con espacio limitado.El conector es adecuado para frecuencias de hasta 50 GHz, satisfaciendo las exigencias de los sistemas de comunicación de alta velocidad modernos para la transmisión de señales de alta frecuencia.Utiliza un dieléctrico de aire y un diseño optimizado para garantizar una menor pérdida de inserción y un buen VSWR (Voltage Standing Wave Ratio) dentro del rango de alta frecuencia, optimizando así la calidad de transmisión de la señal.
Ventajas:
| Productos normales | Productos de élite | |
| Rango de frecuencia | CC~40 GHz | DC ~ 65 GHz |
| VRSR | ≤ 135 | ≤ 13 |
| Durabilidad | 300 ciclos | > 500 ciclos |
Aplicación:
Este tipo de conector se utiliza ampliamente en la medición de precisión debido a su alta frecuencia, tamaño compacto y alta precisión.Conector de 4 mm proporciona transmisión de señal precisa y estableSu diseño optimiza la integridad de la señal y los problemas de pérdida, haciendo que las mediciones de precisión sean más confiables en laboratorios o en el campo.
La aplicación en sistemas de comunicación de ondas milimétricas también es un uso importante de los conectores RF de microbandas de 2,4 mm.La demanda de altas frecuencias y gran ancho de banda continúa aumentando, haciendo del conector de 2,4 mm un componente clave de conexión. Pueden operar a frecuencias de hasta 50 GHz, satisfaciendo las necesidades de transmisión de datos de ultraalta velocidad,y su diseño compacto favorece la integración de alta densidad en espacios limitados.
