Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Conector coaxial RF de 2,4 mm | Impedancia: | 50Ω |
|---|---|---|---|
| Duración de vida: | 500 ciclos | Aplicación: | Computadora/LAN |
| El material: | Acero inoxidable | Platación: | Apaciguado |
| Sexo: | Hombre | Certificado: | Se aplican las siguientes condiciones: |
| Punto de trabajo: | conectores rectos de 2.4m m RF | ||
| Resaltar: | Conector coaxial RF CXN3506,Conector coaxial RF MF108A |
||

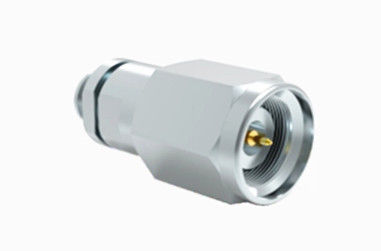

Conector coaxial RF de acero inoxidable enchufe masculino con onda de 2,4 mm para CXN3506/MF108A
El conector de la serie 2.4 es un conector de onda milimétrica de alto rendimiento que está diseñado para operar hasta 50 GHz y cuenta con una conexión roscada de interfaz de aire.de peso ligeroEstos conectores se utilizan ampliamente en mediciones de microondas de alta frecuencia y equipos de ondas milimétricas.
Especificación
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC50GHz
|
|||
|
Voltagem nominal
|
170VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
500VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 5000MΩ
|
|||
|
Resistencia de contacto |
El conductor externo
|
≤ 2 mΩ
|
||
|
Conducción central
|
≤ 3 mΩ
|
|||
|
VSMR
|
≤ 1,05 + 0,005f
|
|||

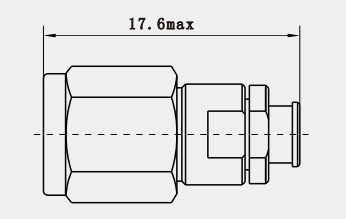

Dibujo detalladode lasConector coaxial RF de acero inoxidable enchufe masculino con onda de 2,4 mm para CXN3506/MF108A(mm):
Características:
Innovación tecnológica y desarrollo de la normalización: con el avance de las tecnologías de comunicación 5G y futuras 6G, la demanda de alta frecuencia,los conectores de alta velocidad aumentarán aún másEl conector de 2,4 mm requiere una innovación tecnológica continua para satisfacer los requisitos de mayor rendimiento.garantizar normas unificadas a nivel mundial para promover el desarrollo saludable de la industria.
Ventajas:
| Productos normales | Productos de élite | |
| Rango de frecuencia | CC~40 GHz | DC ~ 65 GHz |
| VRSR | ≤ 135 | ≤ 13 |
| Durabilidad | 300 ciclos | > 500 ciclos |
Aplicación:
Los requisitos de alta precisión: en el campo de la medición de precisión, como los sistemas de comunicación de ondas milimétricas, existe una gran demanda de transmisión de señal precisa.con sus características de alto rendimiento y baja pérdida, garantiza la integridad de la señal y la exactitud de la medición.
Repetibilidad y durabilidad: El conector de 2,4 mm tiene un número de enchufes entre 500 y 1000 veces y cuenta con auto-rectificación, protegiendo eficazmente el enchufe femenino.Esto mejora la reutilización y la resistencia a daños del conector, por lo que es muy adecuado para las necesidades de funcionamiento fiable a largo plazo de los equipos de medición de precisión.
Nuestros principales productos
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
