2.4 Conector coaxial RF de material de latón de acero inoxidable de ángulo derecho masculino
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector coaxial RF de 2,4 mm | Platación: | Apaciguado |
|---|---|---|---|
| Impedancia: | 50Ω | Certificado: | Se aplican las siguientes condiciones: |
| El tipo: | Hombre | Duración de vida: | 500 ciclos |
| Aplicación: | Computadora/LAN | El material: | Acero inoxidable |
| Resaltar: | Material de latón conector coaxial RF,conector coaxial RF de acero inoxidable |
||
2.4 Conector coaxial RF de material de latón de acero inoxidable de ángulo derecho masculino
El conector de la serie 2.4mm es un conector de onda milimétrica de alto rendimiento diseñado para funcionar hasta 50 GHz, empleando una interfaz de aire y una conexión roscada.Este conector se distingue por su tamaño compactoSe utiliza comúnmente en mediciones de microondas de alta frecuencia y aplicaciones de ondas milimétricas.

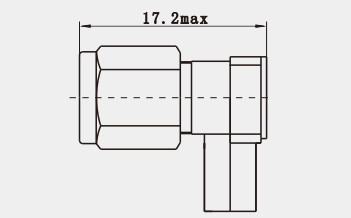

Esquema dibujo de2.4 Conector coaxial RF de material de latón de acero inoxidable de ángulo derecho masculino
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
Características eléctricas | ||||
Impedancia | 50Ω | |||
Rango de frecuencia | DC50GHz | |||
Voltagem nominal | 170VRMS (nivel máximo del mar) | |||
Dieléctricos Resistencia al voltaje | 500VRMS (nivel máximo del mar) | |||
Resistencia al aislamiento | ≥ 5000MΩ | |||
Resistencia de contacto | El conductor externo | ≤ 2 mΩ | ||
Conducción central | ≤ 3 mΩ | |||
VSMR | ≤ 1,05 + 0,005f | |||

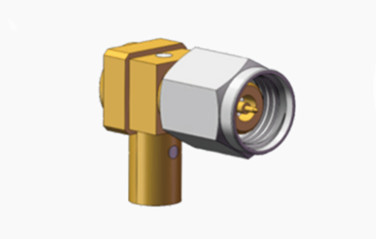

Dibujo detallado de2.4 Conector coaxial RF de material de latón de acero inoxidable de ángulo derecho masculino
Características
El conector de 2,4 mm es estructuralmente compatible con los conectores de la serie 1.85, lo que significa que puede utilizarse indistintamente con otros conectores existentes en aplicaciones prácticas,mejora de la flexibilidad y compatibilidad del sistemaEsta compatibilidad no sólo reduce el coste de las actualizaciones de equipos, sino que también ofrece a los usuarios diversas opciones.
Ventajas
| Productos normales | Productos de élite | |
| Rango de frecuencia | CC~40 GHz | DC ~ 65 GHz |
| VRSR | ≤ 135 | ≤ 13 |
| Durabilidad | 300 ciclos | > 500 ciclos |
Aplicación
El conector de 2,4 mm utiliza aire como dieléctrico, ofreciendo un excelente rendimiento eléctrico.El aislamiento del aire reduce la pérdida de señal durante la transmisión y mejora la estabilidad y durabilidad de la conexión.Estas características hacen que sea ampliamente utilizado en sistemas de medición que requieren una alta precisión y fiabilidad, como en instrumentos de medición de microondas y equipos de ensayo de alto rendimiento.donde el 2El conector de.4mm puede proporcionar una transmisión de señal precisa.
Aunque hay menos fabricantes de conectores de 2,4 mm en comparación con los conectores tipo K y son más caros,sus ventajas en aplicaciones específicas como las comunicaciones de ondas milimétricas y la medición de precisión son insustituibles Este conector es compatible con los conectores de la serie 1.85, lo que significa que puede utilizarse indistintamente con otros conectores existentes en aplicaciones prácticas.mejora de la flexibilidad y compatibilidad del sistema.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
