2Conector coaxial RF de acero inoxidable masculino de.4 mm con cable SF102E/SF102
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector coaxial RF de 2,4 mm | Impedancia: | 50Ω |
|---|---|---|---|
| Duración de vida: | 500 ciclos | Aplicación: | Computadora/LAN |
| El material: | Acero inoxidable | Platación: | Apaciguado |
| Sexo: | Hombre | Certificado: | Se aplican las siguientes condiciones: |
| Resaltar: | 2Conector coaxial RF de acero inoxidable de.4 mm,2Conector coaxial de RF masculino de.4 mm,Conector coaxial RF SF102E |
||

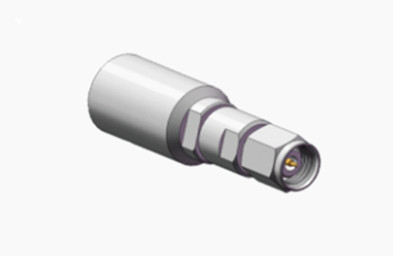

2Conector coaxial RF de acero inoxidable masculino de.4 mm con cable SF102E/SF102
El conector de la serie 2.4mm es un conector de onda milimétrica de alto rendimiento diseñado para frecuencias de hasta 50 GHz, utilizando una interfaz de aire con una conexión roscada.Se caracteriza por su pequeño tamañoEstos conectores se utilizan con frecuencia en mediciones de microondas de alta frecuencia y equipos de ondas milimétricas.
Especificación
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC50GHz
|
|||
|
Voltagem nominal
|
170VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
500VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 5000MΩ
|
|||
|
Resistencia de contacto |
El conductor externo
|
≤ 2 mΩ
|
||
|
Conducción central
|
≤ 3 mΩ
|
|||
|
VSMR
|
≤ 1,05 + 0,005f
|
|||

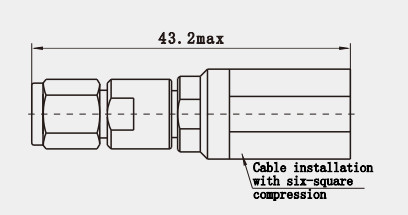

Dibujo detallado:
Características:
En términos de rendimiento básico, el diámetro del conductor exterior del conector de 2,4 mm es de 2,4 mm, con una impedancia característica de 50Ω, utilizando un dieléctrico de aire.Esto le permite operar hasta frecuencias de 50GHzGracias a su excelente rendimiento eléctrico y su diseño miniaturizado, el dispositivo es adecuado para entornos extremos para mediciones de precisión y transmisión de datos de alta velocidad.Es ampliamente utilizado en ingeniería de radar, las contramedidas electrónicas, las comunicaciones por satélite y otros campos.
Ventajas:
| Productos normales | Productos de élite | |
| Rango de frecuencia | CC~40 GHz | DC ~ 65 GHz |
| VRSR | ≤ 135 | ≤ 13 |
| Durabilidad | 300 ciclos | > 500 ciclos |
Aplicación:
En primer lugar, el conector de 2,4 mm está diseñado para frecuencias de funcionamiento extremadamente altas, hasta DC-50 GHz.Dentro de este rango de frecuencia, otros tipos de conectores a menudo no pueden proporcionar un rendimiento tan excelente, por lo que el conector de 2,4 mm es particularmente importante en aplicaciones de ultraalta frecuencia.
En segundo lugar, su tamaño miniaturizado es también una ventaja significativa.El diámetro del conductor exterior del 2El conector de.4mm es de solo 2.4mm, lo que lo hace adecuado para aplicaciones de espacio limitado. Por ejemplo, en comunicaciones por satélite y sistemas de radar,cuando el tamaño y el peso del equipo estén estrictamente limitados, el conector miniaturizado de 2,4 mm resulta muy apropiado.
Nuestros principales productos
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
