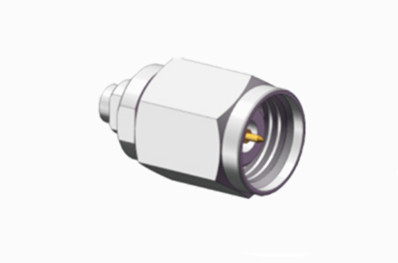

2Conector de cable de RF masculino de.4 mm para 1#Cable de onda milimétrica semi-rígido / semi-flexible
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector coaxial RF de 2,4 mm | Platación: | Apaciguado |
|---|---|---|---|
| Impedancia: | 50Ω | Certificado: | Se aplican las siguientes condiciones: |
| El tipo: | Hombre | Duración de vida: | 500 ciclos |
| Aplicación: | Computadora/LAN | El material: | Acero inoxidable |
| Resaltar: | 2Conector de cable RF de.4 mm para hombre,Conector de cable de onda milimétrica,Conector de cable RF semiflexible |
||
2Conector de cable de RF masculino de.4 mm para 1#Cable de onda milimétrica semi-rígido/semi-flexible
El conector de la serie 2.4 es un conector de onda milimétrica que ofrece un alto rendimiento para operaciones de hasta 50 GHz. Utiliza una interfaz de aire y conexión roscada.
Los conectores de la serie 2.4 están diseñados para frecuencias de hasta 50 GHz y cuentan con una interfaz de aire y conexiones roscadas.capacidad de alta frecuenciaEstos conectores se utilizan ampliamente en mediciones de microondas de alta frecuencia y equipos de ondas milimétricas.

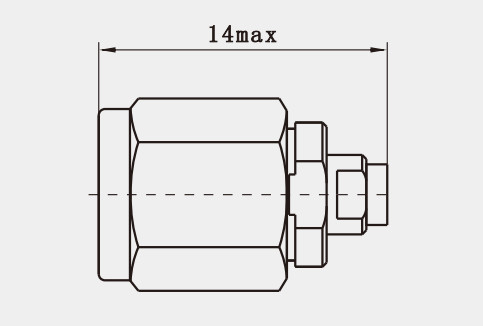

Esquema dibujo de2Conector de cable de RF masculino de.4 mm para 1#Cable de onda milimétrica semi-rígido/semi-flexible ¿Qué quieres decir?
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
Especificación de2Conector de cable de RF masculino de.4 mm para 1#Cable de onda milimétrica semi-rígido/semi-flexible (mm):
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC50GHz
|
|||
|
Voltagem nominal
|
170VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
500VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 5000 MΩ
|
|||
|
Resistencia de contacto |
El conductor externo
|
≤ 2 mΩ
|
||
|
Conducción central
|
≤ 3 mΩ
|
|||
|
VSMR
|
≤ 1,05 + 0,005f
|
|||
Dibujo detallado de2Conector de cable de RF masculino de.4 mm para 1#Cable de onda milimétrica semi-rígido/semi-flexible(mm):
Características:
1- Rendimiento de alta frecuencia:
Rango de frecuencia: El conector de 2,4 mm está diseñado para su uso hasta 50 GHz, adecuado para aplicaciones que requieren un ancho de banda amplio.
No hay modos de orden superior: a 50 GHz, el conector de 2,4 mm no produce modos de orden superior, lo que garantiza una transmisión de señal clara y precisa.
Interfaz de alto rendimiento: Este conector presenta características de interfaz de alto rendimiento dentro de 50 GHz, lo que lo hace excelente para aplicaciones de alta frecuencia.
2Diseño compacto:
Tamaño y peso: con un diámetro del conductor exterior de 2,4 mm, el conector de 2,4 mm es más pequeño y ligero que otros conectores de onda milimétrica,lo que lo hace ideal para aplicaciones limitadas en espacio y portátiles.
Compatibilidad mecánica: El conector de 2,4 mm es mecánicamente compatible con otros conectores pequeños como el conector de 1,85 mm, pero no se puede conectar directamente a tamaños más grandes como 2,92 mm, 3,5 mm,o conectores SMA, garantizando la integración y la seguridad del sistema.
Aplicación:
1Medida de precisión
Analisador de red de alta frecuencia: El conector de 2,4 mm se utiliza ampliamente en analizadores de red de alta frecuencia con frecuencias operativas de hasta 50 GHz.Estas aplicaciones requieren una alta precisión y fiabilidad de los conectores para garantizar la precisión y la repetibilidad en las mediciones.
Equipo de medición de microondas: en el equipo de microondas que requiere mediciones precisas, se prefiere el conector de 2,4 mm por su excelente rendimiento eléctrico y estabilidad mecánica.Su diseño compacto permite la instalación en dispositivos de medición de espacio limitado, al tiempo que proporciona una conectividad de alto rendimiento.
2. Analisadores de red de alta frecuencia
Aplicaciones de grado de instrumento: El conector de 2,4 mm es el primer producto disponible en grados de producción, instrumento y metrología, por lo que se utiliza ampliamente en varios instrumentos de prueba de alta frecuencia.Estos conectores pueden soportar altas frecuencias de uso manteniendo un rendimiento estable a largo plazo.
Interfaces de prueba estandarizadas: debido a su diseño estandarizado y su amplia aceptación en la industria, el conector de 2,4 mm se ha convertido en la interfaz preferida para muchos equipos de prueba estandarizados,garantizar la compatibilidad e interoperabilidad entre los dispositivos.
Productos relacionados:
| 2.4-J506G-2 | 2Conector RF masculino de acero inoxidable de.4 mm para cable CXN3506/MF108A |
| 2.4-J130G | 2Conector RF masculino de.4 mm para cable MF30A |
| 2.4-JB2G-1 | 2Conector RF masculino de acero inoxidable de.4 mm para cable semirrígido/flex |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
