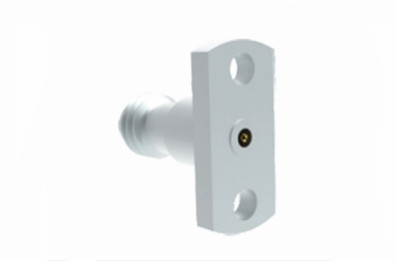

Acero inoxidable de la serie 1.0 Conector RF de brida femenina con pin correspondienteφ0.23 Profundidad del agujero 1 mm
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Platación: | Revestidos de oro o níquel | Impedancia: | 50Ω |
|---|---|---|---|
| Certificado: | Se aplican las siguientes condiciones: | Dieléctrico: | PFL |
| El tipo: | Conector del RF | Sexo: | Mujeres |
| Durabilidad: | 500 ciclos | ||
| Resaltar: | Conector RF de brida femenina de acero inoxidable,1Conector RF de brida femenina de la serie 0 |
||
Acero inoxidable de la serie 1.0 Conector RF de brida femenina con pin correspondienteφ0.23 Profundidad del agujero 1 mm
El conector de la serie 1.0 es un conector de onda milimétrica de alto rendimiento diseñado para su uso hasta 110 GHz con una conexión roscada de interfaz de aire.capacidades de frecuencia ultra altaEsto lo hace muy adecuado para una amplia gama de aplicaciones en sistemas de comunicación y radar de ondas milimétricas.
Especificación:
| Características eléctricas | |
| Impedancia | 50Ω |
| Rango de frecuencia | DC ~ 110En GHz |
| Dieléctricos Resistencia al voltaje | 250VRSM* |
| Resistencia al aislamiento | ≥5000MΩ |
| VRSR | ≤ 1,1 + 0,005f |
| Grado de calidad | Grado de alto rendimiento |
| Características materiales y mecánicas | |
| Conducción central | El beriloBronce Gde la misma calidad |
| El conductor externo | El bronce,G.de la misma calidadAcero inoxidable pasivación |
| El aislamientoDeléctrico | El PLF |
| Rango de temperatura | -55 ~ +125°C |
Características:
La fabricación del conector coaxial de radiofrecuencia de onda de 1,0 mm implica técnicas de mecanizado de precisión, incluida la selección de materiales de alta calidad y un estricto control del proceso.Especialmente para la parte del adaptador.El diseño debe garantizar una baja reflexión y una alta repetibilidad, factores clave para garantizar la precisión del ensayo.con una capacidad de transmisión superior a 300 W,, todos presentan excelentes ratios de onda de pie y rendimiento de pérdida de retorno, lo que ayuda a reducir los errores de medición y mejorar la calidad de transmisión de la señal.

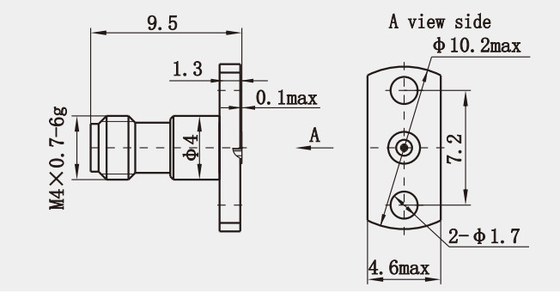

Dibujo de contorno (mm) y imagen de
Acero inoxidable de la serie 1.0 Conector RF de brida femenina con pin correspondienteφ0.23 Profundidad del agujero 1 mm
Aplicación:
* Sistemas de radar: En los sistemas de radar modernos, especialmente aquellos que requieren componentes compactos para adaptarse a las limitaciones espaciales, el 1.El conector coaxial RF de onda de 0 mm es ampliamente adoptado por su alto rendimiento y diseño compacto.
* Comunicaciones por satélite: los equipos de comunicación por satélite utilizan con frecuencia la banda de ondas milimétricas para la transmisión de señales, y este conector proporciona un método de conexión fiable.garantizar la estabilidad de la señal y la fiabilidad de la comunicación.
Catálogo del producto:
| Adaptador de RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Conjuntos de cables RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Los demás adaptadores de RF de 1,0 mm
1Adaptador RF de 1.0 mm de mujer a mujer
(Número de modelo: 1.0-KK)
2Adaptador de RF de 1.0 mm de hombre a hombre
(Número de modelo: 1.0-JJ)
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deAdaptadorSi no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
