Conector RF masculino MSSM de pasivación de acero inoxidable para cable MF30A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Platación: | Revestidos de oro/pasivación | Impedancia: | 50Ω |
|---|---|---|---|
| Certificado: | Se aplican las siguientes condiciones: | Dieléctrico: | El número de personas afectadas por el accidente |
| El tipo: | Conector del RF | Sexo: | Hombre |
| Durabilidad: | 500 ciclos | ||
| Resaltar: | Conector RF de pasivación de acero inoxidable,Conector RF masculino MSSM,Conector de cable RF MF30A |
||

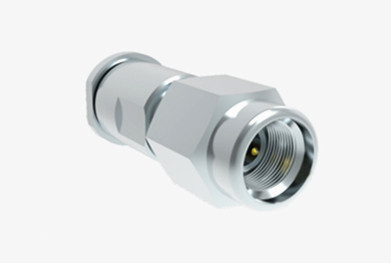

Conector RF masculino MSSM de pasivación de acero inoxidable para cable MF30A
La línea de productos MSSM cuenta con conectores de onda milimétrica de alto rendimiento diseñados para soportar frecuencias de hasta 40 GHz.Estos conectores utilizan conexiones roscadas de interfaz de aire y ofrecen compatibilidad con los conectores de la serie SSMADestacan por sus dimensiones compactas, su peso ligero, su alta frecuencia de funcionamiento y su conexión segura.los conectores de la serie MSSM se utilizan ampliamente en mediciones de microondas de alta frecuencia y aplicaciones de ondas milimétricas.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | |
| Impedancia | 50Ω |
| Rango de frecuencia | DC ~ 40En GHz |
| Dieléctricos Resistencia al voltaje | 500VRSM* |
| Resistencia al aislamiento | ≥5000MΩ |
| VRSR | ≤ 1,07 + 0,007f |
| Grado de calidad | Grado de alto rendimiento |
| Características materiales y mecánicas | |
| Conducción central | El beriloBronce Gde la misma calidad |
| El conductor externo | El beriloBronce Gde la misma calidadAcero inoxidable pasivación |
| El aislamientoDeléctrico | FPL/PEI |
| Rango de temperatura | -55 ~ +125°C |
Características:
* Diseño compacto: El conector MSSM pertenece a una familia de conectores en miniatura, por lo que es muy pequeño y adecuado para su uso en dispositivos electrónicos de espacio limitado.
* Compatibilidad con otras series en miniatura: el conector MSSM se puede conectar a otros conectores coaxiles de RF pequeños como SSMA y SSMB sin daños,ofreciendo una buena compatibilidad y flexibilidad de uso.
* Funciones internas integradas: Además de la conectividad básica, los conectores MSSM pueden integrar funciones internas como filtrado, ajuste de fase,y mezcla para satisfacer las necesidades de los dispositivos multifuncionales.

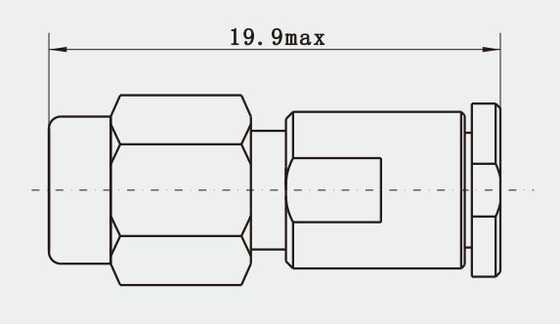

Dibujo de contorno (mm) y imagen de Conector RF masculino MSSM de pasivación de acero inoxidable para cable MF30A
Aplicación:
* Equipo de ensayo y medición: los generadores de señales de RF, los analizadores de red y otros dispositivos de ensayo y medición utilizan conectores MSSM para transmitir señales de referencia estables y resultados de medición,que es crucial para mejorar la precisión de los ensayos.
* Instrumentos médicos: Ciertos dispositivos de imagen médica como los escáneres de resonancia magnética y tomografía computarizada también utilizan conectores coaxiles MSSM RF para garantizar la transmisión de señales de imagen de alta calidad.
Catálogo del producto:
| Adaptador de RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Conjuntos de cables RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Los demás adaptadores de RF de 1,0 mm
1Adaptador RF de 1.0 mm de mujer a mujer
(Número de modelo: 1.0-KK)
2Adaptador de RF de 1.0 mm de hombre a hombre
(Número de modelo: 1.0-JJ)
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deAdaptadorSi no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
