Conector de cable MSSM RF de acero inoxidable masculino para cable 2# semirrígido/flexible
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Platación: | Revestidos de oro/pasivación | Impedancia: | 50Ω |
|---|---|---|---|
| Certificado: | Se aplican las siguientes condiciones: | Dieléctrico: | El número de personas afectadas por el accidente |
| El tipo: | Conector del RF | Sexo: | Hombre |
| Durabilidad: | 500 ciclos | ||
| Resaltar: | Conector de cable RF de acero inoxidable,Conector de cable RF flexible,2#Conector de cable RF semirrígido |
||
Conector de cable MSSM RF de acero inoxidable masculino para cable 2# semirrígido/flexible
La línea de productos MSSM incluye conectores de onda milimétrica de alto rendimiento que pueden manejar frecuencias de hasta 40 GHz.Utilizan conexiones roscadas de interfaz de aire y son intercambiables con los conectores de la serie SSMASe caracterizan por su pequeño tamaño, su peso ligero, su alta
con frecuencia de funcionamiento y conexión fiable, los conectores de la serie MSSM se utilizan ampliamente en mediciones de microondas de alta frecuencia y dispositivos de ondas milimétricas.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | |
| Impedancia | 50Ω |
| Rango de frecuencia | DC ~ 40En GHz |
| Dieléctricos Resistencia al voltaje | 500VRSM* |
| Resistencia al aislamiento | ≥5000MΩ |
| VRSR | ≤ 1,07 + 0,007f |
| Grado de calidad | Grado de alto rendimiento |
| Características materiales y mecánicas | |
| Conducción central | El beriloBronce Gde la misma calidad |
| El conductor externo | El beriloBronce Gde la misma calidadAcero inoxidable pasivación |
| El aislamientoDeléctrico | FPL/PEI |
| Rango de temperatura | -55 ~ +125°C |
Características:
* Mecanizado de precisión y ensamblaje manual: debido a su pequeño tamaño y requisitos de precisión, el mecanizado de las piezas de conectores MSSM se realiza principalmente en tornos,con trabajo de montaje realizado principalmente a mano.
* Funciones internas integradas: Además de la conectividad básica, los conectores MSSM pueden integrar funciones internas como filtrado, ajuste de fase,y mezcla para satisfacer las necesidades de los dispositivos multifuncionales.
* Mecanizado de precisión y ensamblaje manual: debido a su pequeño tamaño y requisitos de precisión, el mecanizado de las piezas de conectores MSSM se realiza principalmente en tornos,con trabajo de montaje realizado principalmente a mano.

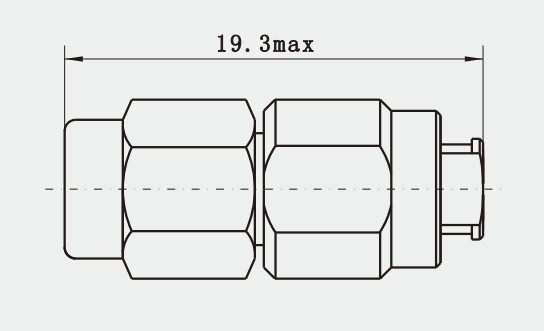

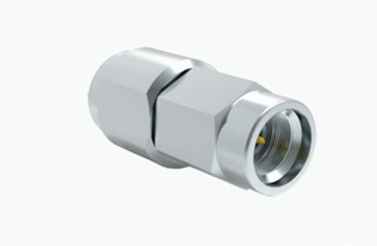

Dibujo de contorno (mm) y imagen de Conector de cable MSSM RF de acero inoxidable masculino para cable 2# semirrígido/flexible
Aplicación:
* Equipo de ensayo y medición: los generadores de señales de RF, los analizadores de red y otros dispositivos de ensayo y medición utilizan conectores MSSM para transmitir señales de referencia estables y resultados de medición,que es crucial para mejorar la precisión de los ensayos.
* Instrumentos médicos: Ciertos dispositivos de imagen médica como los escáneres de resonancia magnética y tomografía computarizada también utilizan conectores coaxiles MSSM RF para garantizar la transmisión de señales de imagen de alta calidad.
Catálogo del producto:
| Adaptador de RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Conjuntos de cables RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Los demás adaptadores de RF de 1,0 mm
1Adaptador RF de 1.0 mm de mujer a mujer
(Número de modelo: 1.0-KK)
2Adaptador de RF de 1.0 mm de hombre a hombre
(Número de modelo: 1.0-JJ)
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deAdaptadorSi no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
