Conector RF masculino de acero inoxidable de la serie MSSM para cable CXN3506/MF108A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Platación: | Estabilización plateada oro | Impedancia: | 50Ω |
|---|---|---|---|
| Certificado: | Se aplican las siguientes condiciones: | Dieléctrico: | El número de personas afectadas por el accidente |
| El tipo: | Conector del RF | Sexo: | Hombre |
| Durabilidad: | 500 ciclos | ||
| Resaltar: | Conector de RF MF108A,Conector RF masculino de acero inoxidable,Conector de RF CXN3506 |
||
Conector RF masculino de acero inoxidable de la serie MSSM para cable CXN3506/MF108A
La serie de productos MSSM son conectores de onda milimétrica de alto rendimiento con una frecuencia de hasta 40 GHz.Utilizan conexiones roscadas de interfaz aérea y pueden intercambiarse con conectores de la serie SSMALa serie de conectores MSSM tiene las características de tamaño pequeño, peso ligero, alta frecuencia de funcionamiento y conexión confiable.Se utilizan ampliamente en mediciones de microondas de alta frecuencia y de ondas milimétricas.
los dispositivos.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | |
| Impedancia | 50Ω |
| Rango de frecuencia | DC ~ 40En GHz |
| Dieléctricos Resistencia al voltaje | 500VRSM* |
| Resistencia al aislamiento | ≥5000MΩ |
| VRSR | ≤ 1,07 + 0,007f |
| Grado de calidad | Grado de alto rendimiento |
| Características materiales y mecánicas | |
| Conducción central | El beriloBronce Gde la misma calidad |
| El conductor externo | El beriloBronce Gde la misma calidadAcero inoxidable pasivación |
| El aislamientoDeléctrico | FPL/PEI |
| Rango de temperatura | -55 ~ +125°C |
Características:
1Diseño compacto: El conector coaxial RF MSSM está diseñado para ser en miniatura, por lo que es particularmente útil en entornos de espacio limitado.Este diseño compacto no sólo ahorra espacio valioso en el panel, sino que también facilita la integración en varios dispositivos electrónicos portátiles o miniaturizados.
2Conexión fiable: la parte de contacto del conector MSSM está normalmente hecha de materiales metálicos de alta calidad con buena resistencia a la corrosión y resistencia mecánica,garantizar la fiabilidad y durabilidad de la conexiónLos procesos de fabricación de precisión garantizan el funcionamiento de contacto del conector, garantizando así una transmisión de señal estable y precisa.
3. Fácil de usar: el diseño de los conectores de la serie MSSM tiene en cuenta la comodidad del usuario, adoptando una estructura fácil de operar, como un mecanismo de bloqueo por empuje,que permita a los usuarios completar rápida y fácilmente las operaciones de conexión y desconexión, mejorando considerablemente la eficiencia del trabajo.
4Intercambiabilidad: Los conectores coaxiles RF MSSM siguen estándares internacionales y pueden utilizarse de forma intercambiable con productos similares.Esto es particularmente importante para los usuarios que necesitan mantener y actualizar equipos, ya que permite opciones flexibles entre diferentes fabricantes sin limitarse a una marca específica.

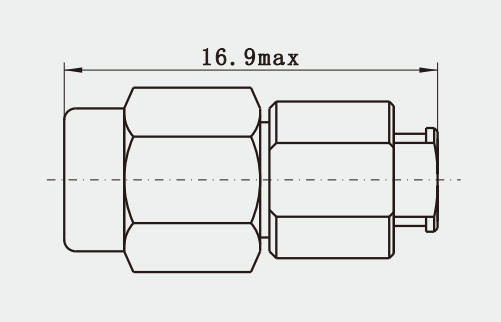

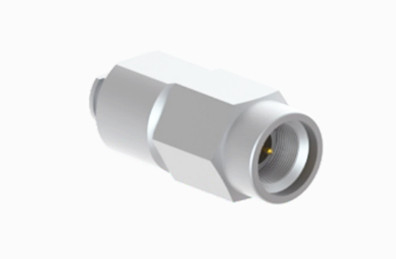

Dibujo de contorno (mm) y imagen de Conector RF masculino de acero inoxidable de la serie MSSM para cable CXN3506/MF108A
Aplicación:
1Equipo de comunicación inalámbrica: Los conectores MSSM se utilizan ampliamente en equipos de comunicación inalámbrica como estaciones base, sistemas de antenas y puntos de acceso inalámbrico.Su diseño compacto permite su instalación en espacios limitados, mientras que su alto rendimiento eléctrico garantiza la estabilidad y la eficiencia de la transmisión de la señal, lo que es crucial para mejorar la calidad y la cobertura de la comunicación inalámbrica.
2Instrumentos portátiles: En los dispositivos portátiles de prueba y medición, como los analizadores de espectro y los osciloscopios portátiles, los conectores MSSM son la opción ideal debido a su pequeño tamaño, peso ligero,y rendimiento fiableNo solo ahorran espacio, sino que también garantizan una transmisión precisa de señales en entornos móviles.
Catálogo del producto:
| Adaptador de RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Conjuntos de cables RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Los demás adaptadores de RF de 1,0 mm
1Adaptador RF de 1.0 mm de mujer a mujer
(Número de modelo: 1.0-KK)
2Adaptador de RF de 1.0 mm de hombre a hombre
(Número de modelo: 1.0-JJ)
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deAdaptadorSi no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
