El conector de la serie 1.0 es un conector de onda milimétrica de alto rendimiento diseñado para su uso en aplicaciones de alta frecuencia.lo que lo hace ideal para sistemas de comunicación y radar de ondas milimétricasEste conector cuenta con una conexión roscada de interfaz aérea, que garantiza una transmisión de señal estable y confiable.Su tamaño compacto y su diseño ligero hacen que sea fácil de integrar en varios sistemasEn general, el conector de la serie 1.0 es una opción versátil y confiable para aplicaciones de alta frecuencia.

Especificación:

Características

1. Estructura del diseño
* Diversas formas de puertos: Los conectores coaxiles RF de 1,0 mm están disponibles en varias formas, como 1,0 mm-1,0 mm, 1,0 mm-1,85 mm, etc., ofreciendo una amplia selección para satisfacer las diferentes necesidades de equipos de prueba.
* Desafíos e innovaciones en la reducción del diámetro: el diseño del conector implica desafíos significativos en cuanto a dimensiones, materiales y mecanizado,como paredes extremadamente delgadas y requisitos de tolerancia estrictos, que refleja el uso de tecnología de fabricación de alta precisión.

2Fabricación de precisión
Procesamiento de alta precisión: desde el diseño optimizado para la simulación hasta la fabricación de precisión,como diseño de optimización de simulación conjunta y mecanizado de precisión de la cavidad del guía de ondas y la sección de transición, que muestra el impacto significativo de los procesos de fabricación en el rendimiento.

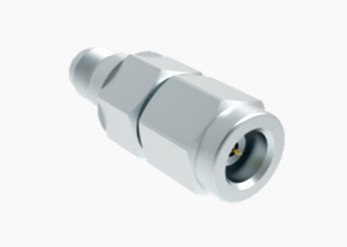

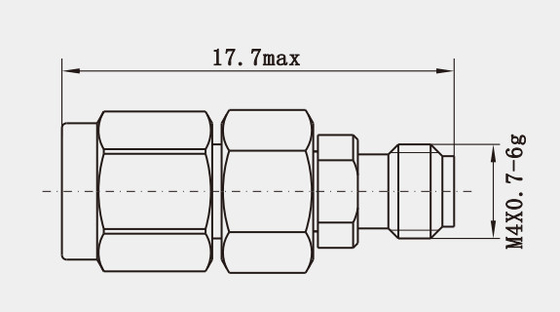

Dibujo de contorno (mm) y imagen deAdaptador de conector RF de acero inoxidable de alto rendimiento de 110 GHz de sexo masculino a femenino

Aplicación:

1Aplicaciones en pruebas de enlaces de alta frecuencia
* Garantizar la calidad de transmisión de la señal: en los enlaces de alta frecuencia, el papel del conector es crucial.garantizar una transmisión de señal de alta calidad en el enlace .
* Reducción de la complejidad del sistema: el uso de un conector coaxial RF de 1,0 mm puede simplificar la configuración del equipo de ensayo, reduciendo las conexiones cruzadas internas y las incertidumbres.El objetivo es optimizar el proceso de ensayo y mejorar la eficiencia..

2Prueba del sistema de ondas milimétricas de microondas
* Soporte para una amplia gama de necesidades de ensayo: adecuado para necesidades de ensayo de CC a 110 GHz, que cubre los tamaños más utilizados en sistemas de microondas y ondas milimétricas como 3,5 mm y 2,92 mm, .
* Mejora de la precisión y eficiencia de los ensayos: con una baja reflexión y una alta repetibilidad, el conector de 1,0 mm puede reducir eficazmente los errores de medición y garantizar la precisión de los resultados de los ensayos

Catálogo del producto:

Los demás adaptadores de RF de 1,0 mm

1Adaptador RF de 1.0 mm de mujer a mujer

(Número de modelo: 1.0-KK)

2Adaptador de RF de 1.0 mm de hombre a hombre

(Número de modelo: 1.0-JJ)

No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deAdaptadorSi no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
