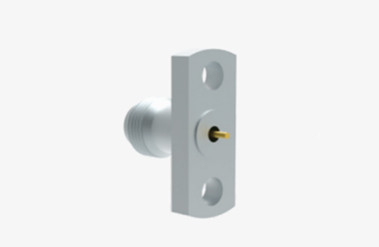

1.0MM Conector de conector de conector RF de acero inoxidable con microstrip
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Platación: | Revestidos de oro o níquel | Impedancia: | 50Ω |
|---|---|---|---|
| Certificado: | Se aplican las siguientes condiciones: | Dieléctrico: | PFL |
| El tipo: | Conector del RF | Sexo: | Mujeres |
| Durabilidad: | 500 ciclos | ||
| Resaltar: | 1.0MM Conector de toma de corriente RF de brida femenina,Conector de toma de corriente RF de brida femenina de micropista |
||
1.0MM Conector de conector de conector RF de acero inoxidable con microstrip
El conector de la serie 1.0mm es un conector de onda milimétrica de alto rendimiento que se puede utilizar hasta 110GHz.de peso ligeroLa tecnología de las ondas milimétricas, de alta frecuencia y de conexión fiable, lo hace adecuado para las comunicaciones de onda milimétrica y las aplicaciones de sistemas de radar.
Especificación:
| Características eléctricas | |
| Impedancia | 50Ω |
| Rango de frecuencia | 0.04DC ~ 110En GHz |
| Dieléctricos Resistencia al voltaje | 250VRSM* |
| Resistencia al aislamiento | ≥5000MΩ |
| VRSR | ≤ 1,1 + 0,005f |
| Grado de calidad | Grado de alto rendimiento |
| Características materiales y mecánicas | |
| Conducción central | El beriloBronce Gde la misma calidad |
| El conductor externo | El beriloBronce Gde la misma calidadAcero inoxidable pasivación |
| El aislamientoDeléctrico | El PLF |
| Rango de temperatura | -55 ~ +125°C |
Características:
1Tamaño físico y peso
* Tamaño compacto: El conector de 1,0 mm es relativamente pequeño, por lo que es particularmente útil en aplicaciones de espacio limitado.
*Peso ligero: El tamaño compacto también resulta en un peso más ligero, lo que es muy beneficioso para aplicaciones que requieren equipos portátiles.
2. Rendimiento de alta frecuencia
* Baja pérdida: El conector de 1,0 mm tiene una menor pérdida de inserción a altas frecuencias, lo que garantiza la calidad y la eficiencia de la transmisión de la señal.
* Alta pérdida de retorno: El conector también cuenta con una alta pérdida de retorno, lo que significa menos interferencia de la señal y mejores resultados de transmisión.
3. versatilidad
* Amplia gama de aplicaciones: El conector de 1,0 mm no solo es adecuado para sistemas de comunicación de ondas milimétricas, sino que también se puede utilizar en radar, comunicaciones por satélite y más.
* Compatibilidad: es compatible con varios dispositivos y sistemas de RF, lo que añade flexibilidad a su uso.

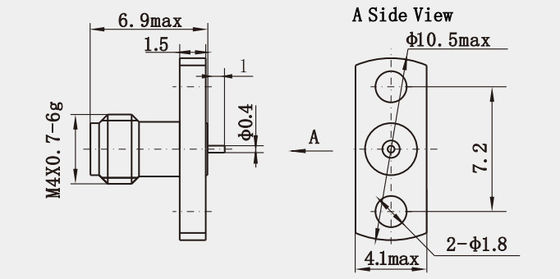

Dibujo de contorno (mm) y imagen de
1.0MM Conector de conector de conector RF de acero inoxidable con microstrip
Aplicación:
1Comunicaciones por satélite
*Optimizado para el espacio: para las comunicaciones por satélite, donde el tamaño y el peso son críticos, el conector de 1,0 mm ofrece una solución optimizada para el espacio.donde cada gramo cuenta para los costos de lanzamiento y la eficiencia.
* Compatibilidad de alta frecuencia: Los sistemas de comunicación por satélite a menudo utilizan bandas de alta frecuencia para acomodar un mayor rendimiento de datos.La capacidad del conector de 0 mm para manejar altas frecuencias garantiza una transferencia de señal eficiente entre satélites y estaciones terrestres.
2Equipo de ensayo y medición
* Pruebas de precisión: en el ámbito de los equipos de ensayo y medición, la precisión es crucial.permite una medición precisa de las señales de alta frecuencia, por lo que es invaluable para calibración y pruebas de rendimiento.
*Ancho de banda: El amplio soporte de ancho de banda del conector de 1,0 mm simplifica el proceso de medición de señales en un amplio rango de frecuencias.Esto reduce la necesidad de múltiples tipos de conectores, simplificando los procedimientos de ensayo y reduciendo los costes.
Catálogo del producto:
| Adaptador de RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Conjuntos de cables RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Los demás adaptadores de RF de 1,0 mm
1Adaptador RF de 1.0 mm de mujer a mujer
(Número de modelo: 1.0-KK)
2Adaptador de RF de 1.0 mm de hombre a hombre
(Número de modelo: 1.0-JJ)
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deAdaptadorSi no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
