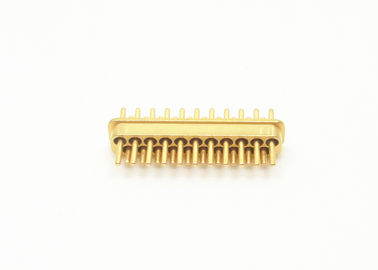

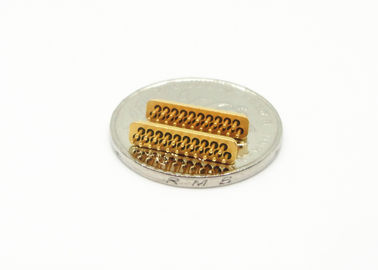

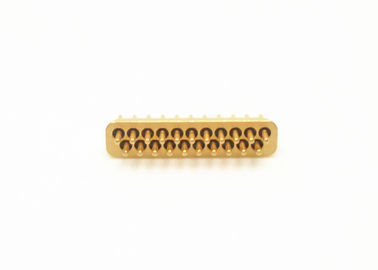

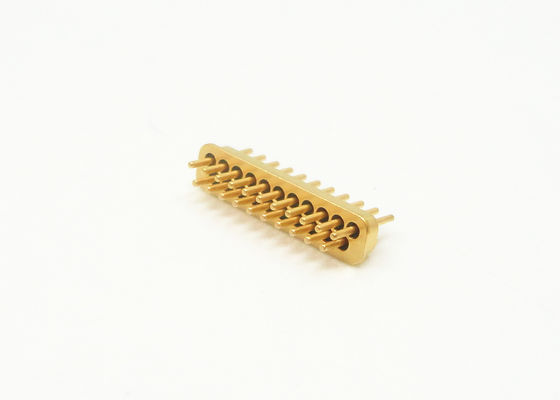

21 pines 2 filas Conectores eléctricos herméticos de tamaño pequeño Enlace de alambre de oro JMC-1110T-JH
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Cabeceras herméticas de varios pines | Impedancia: | Las demás |
|---|---|---|---|
| El pin: | 12-Pin | En fila: | Dos filas |
| El revestimiento: | Revestidos de oro | Material de las alfileras: | Kovar 4J29 |
| Vidrio: | 7052,7070 | Hermecity: | <1> |
| Certificado: | ROHS ISO-9001-2015 | ||
| Resaltar: | empalmes eléctricos sellados herméticamente,mini conector del rf |
||
21 pernos 2 jefes multiclavijas herméticos de las filas con la superficie de vinculación del alambre del oro
El vidrio hermético a los jefes /Connector de /Multi-pin de los alimentadores a través de los sellos RF/DC del metal también se llama el aislador de cristal. Se utilizan principalmente para transmitir señales de la microonda, las señales del poder y las señales de control entre los módulos y los módulos, los módulos y los componentes con requisitos de aislamiento del gas. Son uno de los componentes más críticos de componentes de aislamiento.
El vidrio con pérdida dieléctrica constante y baja dieléctrica baja se utiliza como material del aislamiento y de apoyo. La vivienda y el conductor se hace de la aleación de Kovar que sinterizó bajo temperatura alta, y la superficie es oro plateado. El conductor de centro tiene una variedad de estilos de la terminación tales como alambre del oro que enlaza, soldar y el acoplamiento de aisladores de cristal del etc. son confiables pequeño, ligero, hermético, alto y han sido extensos en industrias fabriles de la electrónica estos últimos años.
Especificación:
| Nombre de producto | Jefes multiclavijas del metal del vidrio |
| Impedancia | otro |
| Tipo | 21 pernos |
| Filas | 2 filas |
| Color | Oro plateado |
| Material de la vivienda y del perno | Kovar 4J29 |
|
Material de cristal
Color de cristal
|
tipo 7050 o 7070 o DM308
Verde o blanco
|
| Gama de Freqecncy | NA |
| VSWR | NA |
| Soporte el voltaje | ≥300V |
|
Hermecity Tarifa del escape |
<>1,01325 x 10-3 Pa*cm3/s < 1X="" 10="">-9 mbar*l/s < 1="" x="" 10="">-9 ccHe/sec @ 1 atmósfera |
| Resistencia de aislamiento | ≥2000MΩ para el solo perno, ≥1000MΩ para multiclavijas, |
| Temperatura de funcionamiento | -65℃~+260℃ |
Imagen detallada
Unidad: milímetro
Lista del producto:
| serie de JM del Solo-perno de 50Ω RF | Opción de acoplamiento y de enlace que suelda |
| serie estándar de JM del Solo-perno de 50Ω RF | Opción de acoplamiento y de enlace que suelda |
| serie no estándar de JM del Solo-perno de 50Ω RF | Opción de acoplamiento y de enlace que suelda |
| Serie del Solo-perno JK de DC | Opción que suelda y de enlace |
| Serie estándar del Solo-perno JK de DC | Opción que suelda y de enlace |
| Serie no estándar del Solo-perno JK de DC | El soldar y opción principal de la vinculación del clavo |
|
Serie multiclavijas del jefe JMC
|
1-9 pernos con la opción de las filas 1-3 |
| Dimensiones de encargo |
Amplia gama |
Catálogo-Vidrio-a-metal Seals.pdf hermético
Características:
- Tamaño pequeño
- peso ligero
- Hermético
- Calidad estable y alta confiabilidad
- Conductor interno: Método de la vinculación del alambre del oro, el soldar y del acoplamiento para la opción
Uso:
Gama ancha del uso de los paquetes de la electrónica, las contramedidas de la electrónica, los satélites, los misiles, el radar y los otros adentro militares, aviónica, espacio aéreo y automotriz archivados. Puede ser utilizada con SMA, productos de la onda de milímetro.
Ventajas:
- Grado militar con el oro 1.27um plateado
- Control estricto de la tolerancia
- Estándar y crear para requisitos particulares para la opción.
- Altos productos rentables y servicios
- Acción grande para los tamaños estándar
- Entrega rápida para los productos de encargo
NOTA:
Tenemos sobre 100.000 tipos de vidrio hermético a los conectores del sello del metal, si el conector que usted está utilizando no se encuentra, nos entra en contacto con por favor con sus detalles.
