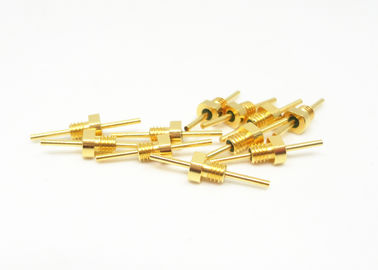

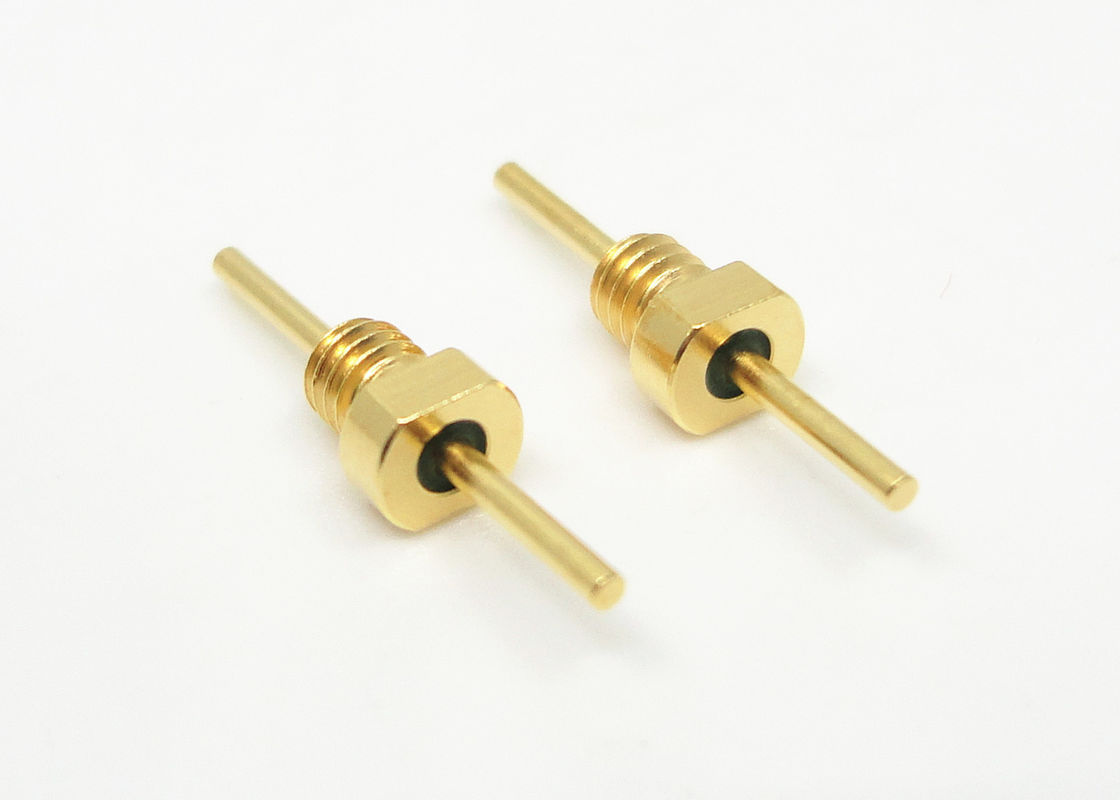

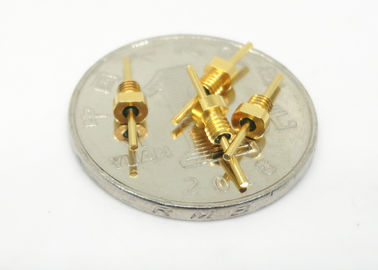

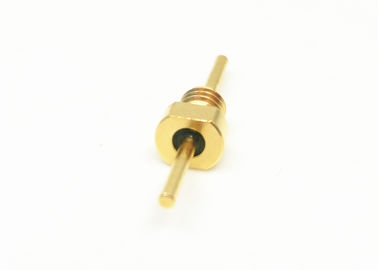

Conectores herméticos de vidrio a sello metálico personalizados con rosca de alimentación JMC-1566
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Enlace de rosca de vidrio a sello de metal | Impedancia: | Otro |
|---|---|---|---|
| Enchapado: | Chapado en oro | Número de alfiler: | 1 Pin |
| Material de la carcasa: | Kovar 4J29 | Material de alfiler: | Kovar 4J29 |
| Vaso: | 7052,7070 | Hermecidad: | <1.01325 x 10e-08 std.cc/s |
| Resaltar: | Conectores de sellado hermético de vidrio a metal,Conectores de transmisión por rosca personalizados,Conectores de sellado de vidrio a metal JMC-1566 |
||
Sellos herméticos de vidrio a metal personalizados de alta fiabilidad para paso de corriente roscado
Sellos herméticos de vidrio a metal para paso de corriente RF/DC /Cabezales multipin /Conector también se llama Aislante de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de hilo de oro, soldadura y acoplamiento, etc. Los aislantes de vidrio son pequeños, ligeros, herméticos, de alta fiabilidad y se han extendido en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del producto | Sellos de vidrio a metal Pasos de corriente |
| Impedancia | otro |
| Tipo | 1 pin |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7050 o 7070
Verde o Blanco
|
| Rango de frecuencia | N/A |
| VSWR | N/A |
| Voltaje de resistencia | ≥300V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistencia de aislamiento | ≥2000MΩ para un solo pin, ≥1000MΩ para multipin, |
| Temperatura de funcionamiento | -65℃~+260℃ |
Características:
- Tamaño pequeño
- Ligero
- Hermético
- Calidad estable y alta fiabilidad
- Conductor interno: unión de hilo de oro, soldadura y método de acoplamiento a elegir
Aplicación:
Amplio rango de aplicación en paquetes electrónicos, satélites, radar y otros en los campos de la aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
Ventajas:
- Chapado en oro de 1,27 um
- Estricto control de tolerancias
- Diseño estándar y personalizado a elegir.
- Productos y servicios de alta rentabilidad
- Grandes existencias para tamaños estándar
- Entrega rápida para productos personalizados
Productos relacionados:
Lista de productos: Catálogo-Sellos herméticos de vidrio a metal.pdf
| Serie JM de pin único RF de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie JM estándar de pin único RF de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie JM no estándar de pin único RF de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie JK de pin único DC | Opción de soldadura y unión |
| Serie JK estándar de pin único DC | Opción de soldadura y unión |
| Serie JK no estándar de pin único DC | Opción de soldadura y unión de cabeza de clavo |
|
Serie JMC de cabezal multipin
|
1-9 pines con opción de 1-3 filas |
| Dimensiones personalizadas |
Amplio rango |
NOTA:
Tenemos más de 100.000 tipos de Conectores herméticos de vidrio a metal, si no encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detalles.
