Encabezado con oro encabezados de varios pines de vidrio a sello de metal soldador de peso ligero JMC-1551
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Cabeceras de varios pines | Número de alfiler: | 2 pines |
|---|---|---|---|
| Impedancia: | Otro | Enchapado: | Chapado en oro |
| Material de la carcasa: | Kovar 4J29 | Material de alfiler: | Kovar 4J29 |
| Vaso: | 7052,7070 | Hermecidad: | <1.01325 x 10e-08 std.cc/s |
| Resaltar: | Conectores de sello de vidrio y metal recubiertos de oro,cabeceras de varios pines de peso ligero,Conectores de sello de soldadura JMC-1551 |
||
Conectores herméticos de pines múltiples con sellado de vidrio a metal y pasamuros de soldadura
Sellos herméticos de vidrio a metal para RF/CC /Conectores de pines múltiples /Conector también se llama Aislante de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación como unión de alambre de oro, soldadura y acoplamiento, etc. Los aislantes de vidrio son pequeños, livianos, herméticos, de alta fiabilidad y se han extendido en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del producto | Sellado de vidrio a metal Pasamuros |
| Impedancia | otro |
| Tipo5 | 2 pines |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7050 o 7070
Verde o Blanco
|
| Rango de frecuencia | N/A |
| VSWR | N/A |
| Voltaje de resistencia | ≥300V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistencia de aislamiento | ≥2000MΩ para pin individual, ≥1000MΩ para pines múltiples, |
| Temperatura de funcionamiento | -65℃~+260℃ |
Características:
-Tamaño pequeño
-Ligero
-Hermético
-Calidad estable y alta fiabilidad
-Conductor interno: unión de alambre de oro, soldadura y método de acoplamiento a elegir
Aplicación:
Amplio rango de aplicación en paquetes electrónicos, satélites, radares y otros en los campos de la aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
Ventajas:
-Chapado en oro de 1,27 um
-Estricto control de tolerancias
-Diseño estándar y personalizado a elegir.
-Productos y servicios de alta rentabilidad
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados

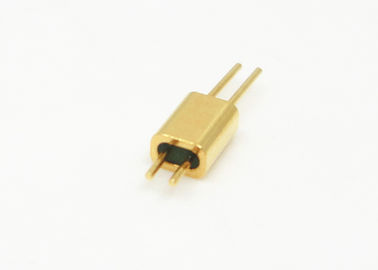

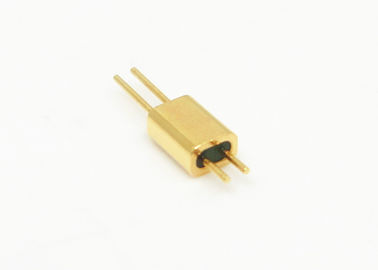

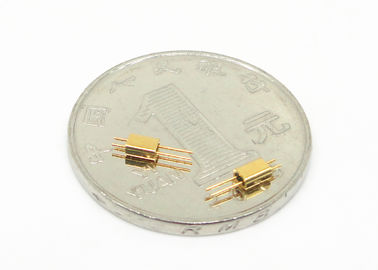

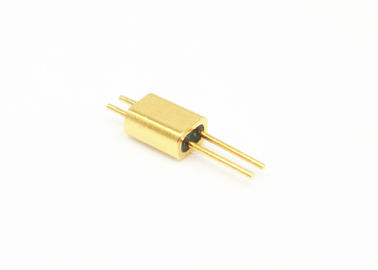

Imagen detallada
Productos relacionados:
Lista de productos: Catálogo-Sellos herméticos de vidrio a metal.pdf
| RF de pin único de 50Ω Serie JM | Opción de acoplamiento y unión por soldadura |
| RF de pin único de 50Ω Serie estándar JM | Opción de acoplamiento y unión por soldadura |
| RF de pin único de 50Ω Serie no estándar JM | Opción de acoplamiento y unión por soldadura |
| DC de pin único Serie JK | Opción de soldadura y unión |
| DC de pin único Serie estándar JK | Opción de soldadura y unión |
| DC de pin único Serie no estándar JK | Opción de soldadura y unión de cabeza de clavo |
|
Conector de pines múltiples Serie JMC
|
1-9 pines con 1-3 filas a elegir |
| Dimensiones personalizadas |
Amplio rango |
NOTA:
Tenemos más de 100.000 tipos de Conectores herméticos de sellado de vidrio a metal, si el conector que está utilizando no se encuentra, póngase en contacto con nosotros con sus detalles.
