Conectores de sello de vidrio plateado de oro a metal con pin único de 50 ohms RF feedthroughs JM2516N
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Sellos de vidrio a metal | Enchapado: | Chapado en oro |
|---|---|---|---|
| Impedancia: | 50 ohmios | otro nombre: | RF/50 Ohm de transmisión |
| Alfiler: | soltero | Material: | Kovar 4J29 |
| Vaso: | 7052,7070 | Hermecidad: | <1.01325 x 10e-08 std.cc/s |
| Resaltar: | conectores de alimentación de RF chapados en oro,conectores de sellado de vidrio y metal de un solo pin,conectores de alimentación JM2516N de 50 ohmios |
||
Pasamuros RF de 50 ohmios Sellos de vidrio a metal para paquetes electrónicos Aeroespacial
Sellos herméticos de vidrio a metal Pasamuros RF/CC /Cabezales multipin /Conector también se llama Aislante de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar sinterizado a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de alambre de oro, soldadura y acoplamiento, etc. Los aislantes de vidrio son pequeños, livianos, herméticos, de alta fiabilidad y se han extendido en las industrias de fabricación de electrónica en los últimos años.
Especificación: Catálogo-Sellos herméticos de vidrio a metal.pdf
| Nombre del producto | Sellos herméticos de vidrio a metal |
| Número de modelo. | JM2516N |
| Impedancia | RF de 50 ohmios |
| Tipo | 1 pin |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7050 o 7070
Verde o blanco
|
| Rango de frecuencia | CC ~ 50 GHz |
| ROE | ≤1.2 |
| Voltaje de resistencia | ≥300V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/segundo @ 1 atm |
| Resistencia de aislamiento | ≥2000MΩ |
| Temperatura de funcionamiento | -65℃~+260℃ |

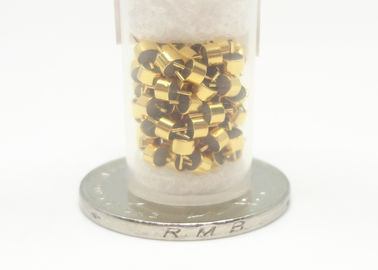

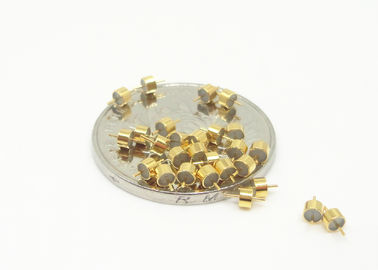

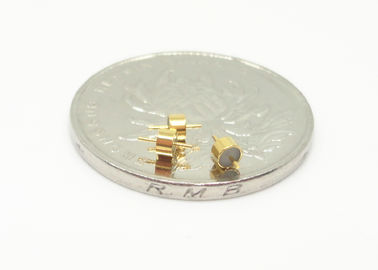

Imagen del producto de JM2516N:

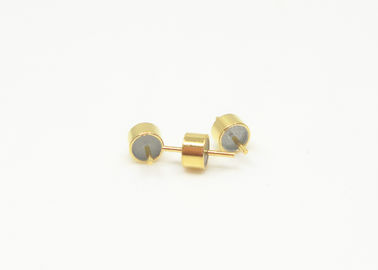

Imagen detallada
Unidad (mm)
Producto :
| Modelo | A | B | C | d | D | Nota | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | M/S | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | M/S | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516-1 | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | M/S | |||||||
| JM2516-8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | M/S | |||||||
| JM2516-14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | M/S | |||||||
| JM2516-17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | M/S | |||||||
| JM2516-19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | M/S | |||||||
|
M/S=fabricación / soldadura NOTA: El tamaño anterior que se muestra en la tabla es solo una pequeña parte de estos RF Pin único Sellos herméticos de vidrio a metal. Si necesita documentación, productos similares, compatibles o de reemplazo, contáctenos. |
|||||||||||||
Ventajas:
- Chapado en oro de 1.27 µm
- Estricto control de tolerancias
- Diseño estándar y personalizado para elegir.
- Productos y servicios de alta rentabilidad
- Grandes existencias para tamaños estándar
- Entrega rápida para productos personalizados
Características:
- Tamaño pequeño
- Hermético
- Ligero
- Calidad estable y alta fiabilidad
- Conductor interno: Unión de alambre de oro, soldadura y método de acoplamiento para elegir
Aplicación:
Amplio rango de aplicación de paquetes electrónicos, satélites, radares y otros en los campos de la aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
