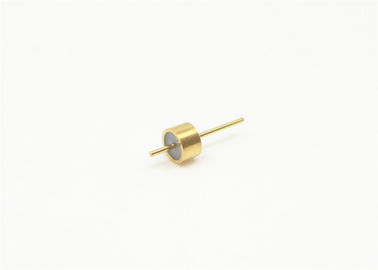

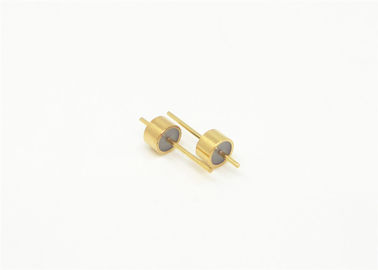

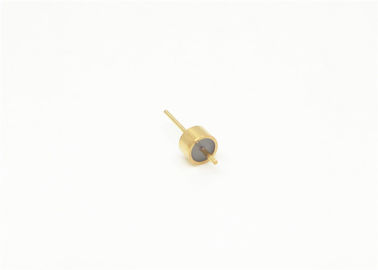

Conectores herméticamente sellados de vidrio a metal con pin único para transmitir señales de microondas JM2516
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Sellos herméticos de vidrio a metal | El revestimiento: | Revestidos de oro |
|---|---|---|---|
| Impedancia: | Las demás | Certificado: | Se aplican las siguientes condiciones: |
| El pin: | No casado | El material: | Kovar 4J29 |
| Vidrio: | 7052,7070 | Hermecity: | <1> |
| Resaltar: | empalmes eléctricos sellados herméticamente,mini conector del rf |
||
Vidrio Revestido de Oro a Sellos de Metal Retroalimentación RF Conectores Herméticamente Sellados
Sellos herméticos de vidrio a metal de retroalimentación RF/DC /Cabeceras de varios pines/ConectorTambién se llamaDe aceroSe utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas.Son uno de los componentes más críticos en los componentes de sellado.
El vidrio con baja constante dieléctrica y baja pérdida dieléctrica se utiliza como material aislante y de soporte.Las demás aleacionesEl conductor central tiene una variedad de estilos de terminación como unión de alambre de oro, soldadura y apareamiento, etc.Los aislantes de vidrio son pequeños, ligeros, herméticos, de alta fiabilidad y se han generalizado en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del producto | Sellos herméticos de vidrio a metal |
| Impedancia | 50 ohms de frecuencia |
| El tipo | 1 pin |
| Las filas | 1 línea |
| El color | con un contenido de aluminio superior a 10 ppm |
| Materiales para carcasas y alfileres | Kovar 4J29 |
|
Material de vidrio
Color de vidrio
|
Tipo 7050 o 7070 o DM308
Verde o blanco
|
| Rango de frecuencia | DC ~ 50 GHz |
| VRSR | ≤ 12 |
| Resiste el voltaje | ≥ 300 V |
|
Hermeciedad Tasa de filtración |
< 1,01325 X 10- ¿ Qué pasa?Pa*cm3/s Se trata de los siguientes:-9 añosel valor de las emisiones de CO2 < 1 x 10-9 añosEn el caso de los vehículos de la categoría M1, el valor de los valores de referencia se calculará de acuerdo con el punto 3. |
| Resistencia al aislamiento | ≥2000MΩ para un solo pin, ≥1000MΩ para varios pines, |
| Temperatura de funcionamiento | -65°C~+260°C |
Catálogo de sellos herméticos de vidrio a metal.pdf
Características:
- Es pequeño.
- de peso ligero
- Es hermético.
-Calidad estable yalta fiabilidad
-conductor interno: método de unión, soldadura y acoplamiento de alambre de oro a elección
Aplicación:
Amplia gama de aplicaciones de paquetes electrónicos, contramedidas electrónicas, satélites, misiles, radar y otros en el ejército, aviónica, aeroespacial y automotriz archivado.Productos de ondas milimétricas.
Ventajas:
- Grado militar con 1,27um de oro.
- Es muy estricto.Control de las tolerancias
-Diseño estándar y personalizado para elegir.
- Muy alto.productos y servicios rentables
- Grandes existencias para tamaños estándar
- Entrega rápida para productos personalizados

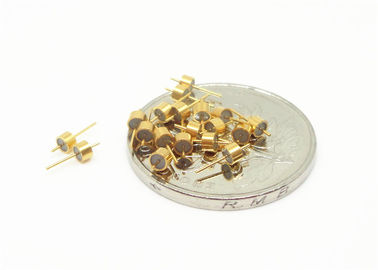

Imagen detallada
Unidad ((mm)
Producto:
| Modelo | A. No | B. El trabajo | C. Las | d | D | Nota | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
|
M/S =fabricación / soldadura No obstante lo dispuesto en el apartado 1 del presente artículo, El tamaño mostrado en la tabla es sólo una pequeña parte de estoRF De una sola brocha Sellos herméticos de vidrio a metalSi necesita documentación, productos similares, compatibles o de reemplazo, póngase en contacto con nosotros. |
|||||||||||||
