K2.92 Conector coaxial RF de acero inoxidable con brida de 4 orificios para cable MF30/MF30A/TLL40-1130A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | 2.92 Conector de RF | Platación: | Las demás: |
|---|---|---|---|
| Durabilidad: | 500 ciclos | El material: | Acero inoxidable |
| Norma de diseño: | IEC 60169-8 | Tipo: | Es recto. |
| Sexo: | Mujeres | ||
| Resaltar: | conector de la compresión del bnc,Conector de cable de BNC |
||

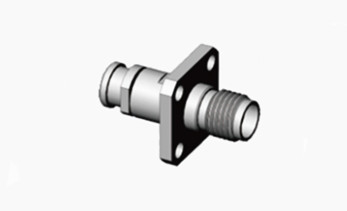

K2.92 Conector coaxial RF de acero inoxidable con brida de 4 orificios para cable MF30/MF30A/TLL40-1130A
El conector BNC, también conocido como Bayonet Neill-Concelman, es un conector de conexión rápida/desconexión rápida en miniatura RF (Radio Frequency) diseñado para su uso con cables coaxial.Tiene dos puntas de bayoneta en el conector femeninoLos conectores BNC son particularmente adecuados para la terminación de cables coaxiales de miniatura a subminiatura, como el RG-58.,RG-59, RG-179, y RG-316. Estos conectores se encuentran comúnmente en radio, televisión y otros equipos electrónicos de RF, instrumentos de prueba, señales de video,y fueron históricamente populares en las redes informáticas 10BASE2Los conectores BNC se fabrican para que coincidan con una impedancia característica del cable de 50 ó 75 ohms.LAN (redes de área local), dispositivos de telecomunicaciones y equipos de ensayo, diseñados de acuerdo con las normas MIL-C-39012/16-24l,Estos conectores cuentan con una estructura de bayoneta para el acoplamiento de acoplamiento y pueden utilizarse indistintamente con sus homólogos disponibles a nivel internacional.Ofrecen capacidades de activación y desactivación rápidas, por lo que son ideales para conectar cables coaxiles en equipos e instrumentos de radio.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50 ohmios | |
| Rango de frecuencia | CC~40 GHz | |
| Voltagem nominal | 250VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 750 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 5000 MOhm | |
| Resistencia de contacto | El conductor externo | ≤ 3,0 mOhm |
| Conducción central | ≤ 2,0 mOhm | |
| VSMR | ≤ 1,05 + 0,005f | |
Detalle del producto:
| Características materiales y mecánicas | |||
| El conductor central | Hombre / enchufe | Las demás | con un contenido de aluminio superior a 10 ppm |
| Mujer/Socket | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm | |
| Contacto elástico | De metal de hierro o de acero | Las demás: | |
| Conchas / Casas | Latón, acero inoxidable | Revestidos de oro/pasivación | |
| Las demás | El número de personas afectadas por el accidente | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Ciclos de apareamiento | 500 Ciclos |
| Torque de apareamiento | 0.79 N.m. ~ 1.13 N.m. |
| Temperatura | -55°C~+125°C |
Características:
Características estructurales
Tamaño y diseño: El diámetro del conductor exterior del conector K2.92 es de 2.92 mm, con una impedancia de diseño característica de 50Ω.Su diseño estructural le permite mantener efectos de transmisión de alto rendimiento en tamaños extremadamente pequeñosDebido a su pequeño tamaño y peso ligero, el conector K2.92 tiene ventajas obvias en escenarios de aplicación que requieren ahorro de espacio y reducción de peso.
Compatibilidad: El conector tipo K tiene un diseño de interfaz similar a los conectores SMA y 3.5 mm y se puede intercambiar con ellos.Aunque estos tres conectores tienen consistencia en las dimensiones de sus partes masculinas y femeninas, permitiendo la interconexión sin transiciones, el uso a largo plazo de diferentes conectores de forma intercambiable puede afectar el rendimiento de la transmisión y la precisión del ensayo,y deben evitarse tanto como sea posible..
Aplicación:
Instrumentos de ensayo
Medición de precisión: en el campo de los instrumentos de ensayo, especialmente los equipos de ensayo de ondas milimétricas, la aplicación del conector K2.92 es muy extendida.Sus características de alta precisión y alta frecuencia lo convierten en la solución de conexión preferida para mediciones de precisión y análisis de datos..
Uso en laboratorios: muchos laboratorios utilizan conectores K2.92 para la construcción y conexión de equipos experimentales debido a su funcionamiento estable y conveniente.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
