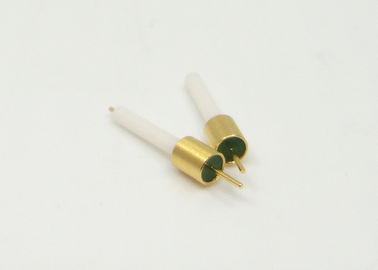

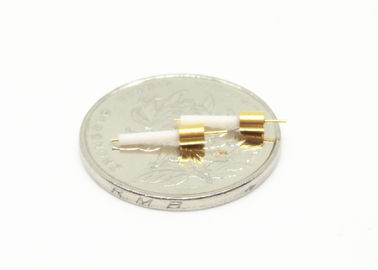

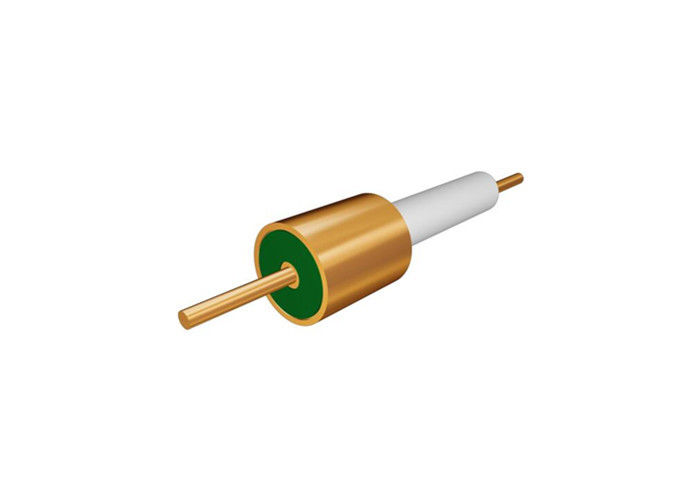

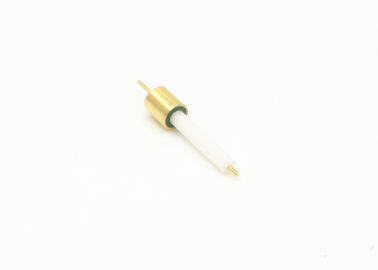

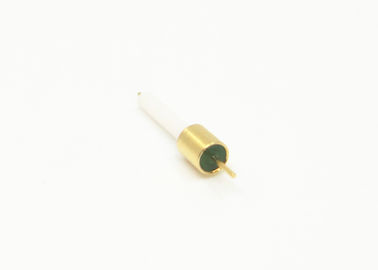

Conectores herméticos de sello de vidrio a metal de transmisión de RF para extender el aislamiento JMC-230
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Cabecera de varios pines de vidrio a metal | Enchapado: | Chapado en oro |
|---|---|---|---|
| Impedancia: | Otro | Certificado: | ROHS ISO-9001-2015 |
| Alfiler: | Múltiplo | Material: | Kovar 4J29 |
| Vaso: | 7052,7070 | Hermecidad: | <1.01325 x 10e-08 std.cc/s |
| Resaltar: | Conectores de sellado hermético de vidrio a metal,Conectores de paso de RF con aislamiento,Conectores de sellado de vidrio y metal JMC-230 |
||
Conectores de sellado hermético de vidrio a metal, paso de RF, aislamiento extendido
Sellos herméticos de vidrio a metal, paso de RF/CC /Cabezales multipin /Conector también se llama Aislador de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación como unión de alambre de oro, soldadura y acoplamiento, etc. Los aisladores de vidrio son pequeños, ligeros, herméticos, de alta fiabilidad y se han generalizado en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del producto | Vidrio a metal Cabezales multipin |
| Impedancia | otro |
| Tipo | 1 pin |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7050 o 7070
Verde o Blanco
|
| Rango de frecuencia | NA |
| VSWR | NA |
| Voltaje de resistencia | ≥300V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistencia de aislamiento | ≥2000MΩ para pin individual, ≥1000MΩ para multipin, |
| Temperatura de funcionamiento | -65℃~+260℃ |
Características:
-Tamaño pequeño
-ligero
-Hermético
-Calidad estable y alta fiabilidad
-Conductor interno: unión de alambre de oro, soldadura y método de acoplamiento a elegir
Aplicación:
Amplio rango de aplicación de paquetes electrónicos, satélites, radar y otros en los campos de la aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
Ventajas:
-Chapado en oro de 1,27 um
-Estricto control de tolerancias
-Diseño estándar y personalizado a elegir.
-Productos y servicios de alta relación costo-efectividad
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados
Imagen detallada
Unidad: mm
Lista de productos: Catálogo-Sellos herméticos de vidrio a metal.pdf
| 50Ω RF de un solo pin serie JM | Opción de soldadura, acoplamiento y unión |
| 50Ω RF de un solo pin serie JM estándar | Opción de soldadura, acoplamiento y unión |
| 50Ω RF de un solo pin serie JM no estándar | Opción de soldadura, acoplamiento y unión |
| Serie JK de un solo pin de CC | Opción de soldadura y unión |
| Serie JK de un solo pin de CC estándar | Opción de soldadura y unión |
| Serie JK de un solo pin de CC no estándar | Opción de soldadura y unión de cabeza de clavo |
|
Cabezal multipin serie JMC
|
1-9 pines con opción de 1-3 filas |
| Dimensiones personalizadas |
Amplio rango |
NOTA:
Tenemos más de 100.000 tipos de Conectores de sellado hermético de vidrio a metal, si no encuentra el conector que está utilizando, contáctenos con sus detalles.
