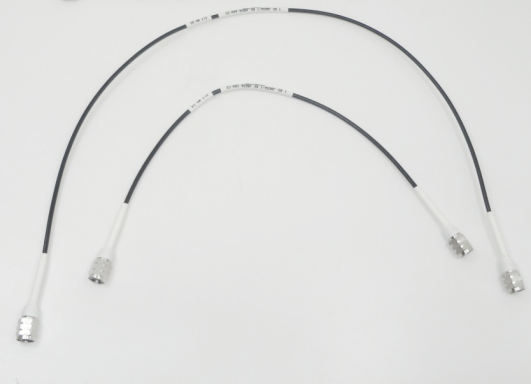

Cable de conexión de alta frecuencia SMA/2.92mm a Mini SMA/MSSM con conector masculino hasta 40 GHz Cable de apareamiento CXN3506
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conjunto de cable RF macho 2,92 a MSSM macho | Contacto central del conector: | Aleación de cobre, chapado en oro. |
|---|---|---|---|
| Carcasa del conector: | Acero inoxidable, Pasivación | Tensión nominal: | 500V |
| Resistencia de aislamiento: | 5 000 ohmios | Frecuencia: | CC ~ 40 GHz |
| Rango de temperatura: | -55℃~+125℃ | Cable de apareamiento: | MF108A |
| Resaltar: | Cable SMA de alta frecuencia a cable SMA pequeño,2.92mm para conector masculino MSSM,Conjunto de cable RF de 40 GHz |
||
Descripción del producto:
Para ensamblajes de cables de RF de mayor frecuencia, conector sma elegimos el conector alternativo Conector Coaxial de RF de 2.92 mm, mini sma elegimos nuestro conector alternativo MSSM
El conector de la serie MSSM es una conexión mmWave de alto rendimiento, con una frecuencia de hasta 40 Ghz, está roscado con una interfaz de aire intercambiable con los conectores de la serie SSMA, consulte la información de nuestros productos adjunta.El tipo K, también conocido como conector de 2.92 mm, es un conector de onda milimétrica de uso común. La frecuencia de uso puede ser de hasta 40 GHz. Con interfaz de aire, puede ser intercambiable con los conectores de las series SMA y 3.5 mm.Debido a que nuestro conector de 3.5 mm/2.92 mm y el conector SMA tienen la misma dimensión de rosca de 1/4-36 UNS, son totalmente compatibles e intercambiables.Tiene las ventajas de tamaño pequeño, peso ligero, alta frecuencia de uso y conexión confiable.
Ensamblaje de cables de RF de alta venta de Elite Electronics
Conectores de las series SMA / SSMA / K (2.92 mm) / SMP / SMPM / ASMP / CSMP (SMPS) / N / TNC / TNCA.
Todos los conectores anteriores tienen conectores de cable de RF que coinciden con la frecuencia del cable de 3 GHz ~ 40 GHz. La longitud del cable podemos organizar la personalización. El MOQ: 30 unidades.
Detalles del producto deEnsamblaje de cable de RF de 2.92 mm macho a MSSM macho con diferentes longitudes:
| Técnico | Materiales y Acabado | ||
| Impedancia | / | Conductor Central del Conector | Aleación de Cobre, Chapado en Oro |
| DWV | 500V | Conductor Exterior del Conector | Acero Inoxidable, Pasivación |
| Resistencia de Aislamiento | ≥5000MΩ | Cable de Acoplamiento | MF108A, CNX3506 |
| Temperatura | Temp. de Operación: -55℃~+125℃ Temp. de Almacenamiento: -55℃~+125℃ | ||
| Otro Índice | Rango de Frecuencia: 0.3MHz~40GHz | ||
Dimensión del Contorno de Acero Inoxidable 2.92mm Modelo de Conectores de Cable de RF Macho: K-J506G
Dimensión del Contorno deConector de Cable de RF Macho MSSM:
Ensamblaje de cable de RF de 2.92 mm macho a MSSM macho hasta 40 Ghz, 30 Ghz
Aplicaciones:
Los ensamblajes de cables de RF de Elite Electronic se utilizan ampliamente en los campos de la aviación, la navegación, el espacio aéreo, las comunicaciones por satélite, el radar, las antenas, las comunicaciones por microondas y digitales, la electrónica y los campos de medición.Empaque y Envío:
Empaque:
El ensamblaje de cable de RF de 2.92 mm macho a mssm macho se empaqueta cuidadosamente en una caja de cartón para garantizar un transporte seguro. El cable se asegura en su lugar con acolchado de espuma protectora para evitar cualquier daño durante el envío. La caja está etiquetada con el nombre del producto y las especificaciones para una fácil identificación.
Envío:
Ofrecemos envíos rápidos y confiables para el ensamblaje de cable de RF. Después del envío, recibirá un número de seguimiento de su envío.
