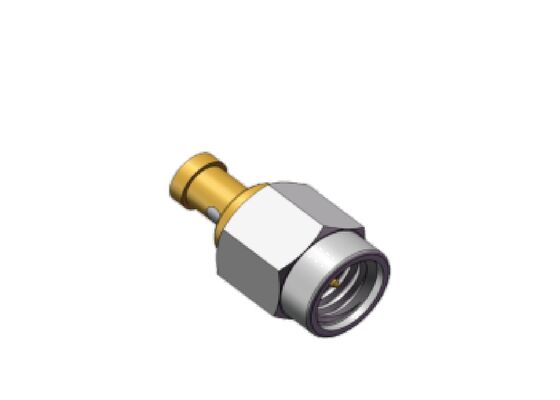

Conector coaxial Mini SMA macho SSMA RF recto de 50 Ω 3GHz que acopla 7 cables flexibles de conductor de núcleo múltiple
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector RF de la SSMA | Modelo: | SSMA-J2G |
|---|---|---|---|
| Rango de frecuencia: | 0,3MHz-3GHz | Impedancia: | 50Ω |
| DWV: | 750V | Resistencia de aislamiento: | ≥5000MΩ |
| Director central: | Aleación de cobre, chapada en oro. | Conductor exterior: | Acero inoxidable, pasivación. |
| Cable de apareamiento: | Cable flexible SFF-50-1 | Aisladores: | PTFE |
| Muestras: | En stock | ||
| Resaltar: | Conector de RF masculino de 50 Ω SMA,Conector de cable coaxial SSMA de 3 GHz,cable SMA flexible de varios núcleos |
||
Conector RF Mini SMA Macho SSMA de 50 Ω y 3 GHz para cable flexible conductor de múltiples núcleos
Rendimiento de alta frecuencia hasta 18 GHz
El conector RF SSMA es una versión miniaturizada del conector RF SMA, diseñado para ser un 30% más pequeño y al mismo tiempo mantener excelentes características de rendimiento. Con una interfaz roscada (10-36UNF-2) y una impedancia característica de 50 Ω, estos conectores soportan frecuencias de hasta 30 GHz.
Característica principal:
- Diseño compacto: 30% más pequeño que los conectores RF SMA estándar
- Amplia banda de frecuencia de operación hasta 30 GHz
- Alta fiabilidad para aplicaciones exigentes
- Disponible en múltiples configuraciones: opciones de montaje recto, en ángulo recto, bulkhead y brida
- Manguito/barril roscado de acero inoxidable para mayor durabilidad
Interfaz de los conectores RF SSMA
Dimensión del conector RF SSMA:
Nº de modelo: SSMA-J2G (Cable de acoplamiento SFF-50-1, OD del cable 1,8 mm)
Nº de modelo: SSMA-J2L (Cable de acoplamiento SFF-50-1, OD del cable 1,8 mm)
Nº de modelo: SSMA-J3A (Cable de acoplamiento SFF-50-1,5-1, OD del cable 2,55 mm)
Nº de modelo: SSMA-J3A-1 (Cable de acoplamiento SFF-50-1,5-1, OD del cable 2,55 mm)
Aplicaciones
Xi'an Elite Electronics se especializa en soluciones de interconexión sistemática para industrias exigentes, incluyendo:
- Sistemas aeroespaciales y de aviación
- Equipos de navegación y radar
- Sistemas de comunicación
- Instrumentos de medición
- Aplicaciones electrónicas
Embalaje y envío
Cada conector RF SSMA se empaqueta cuidadosamente para garantizar su protección durante el transporte:
Utilizamos servicios de mensajería fiables para una entrega rápida, proporcionando a los clientes información de seguimiento tras el envío.
