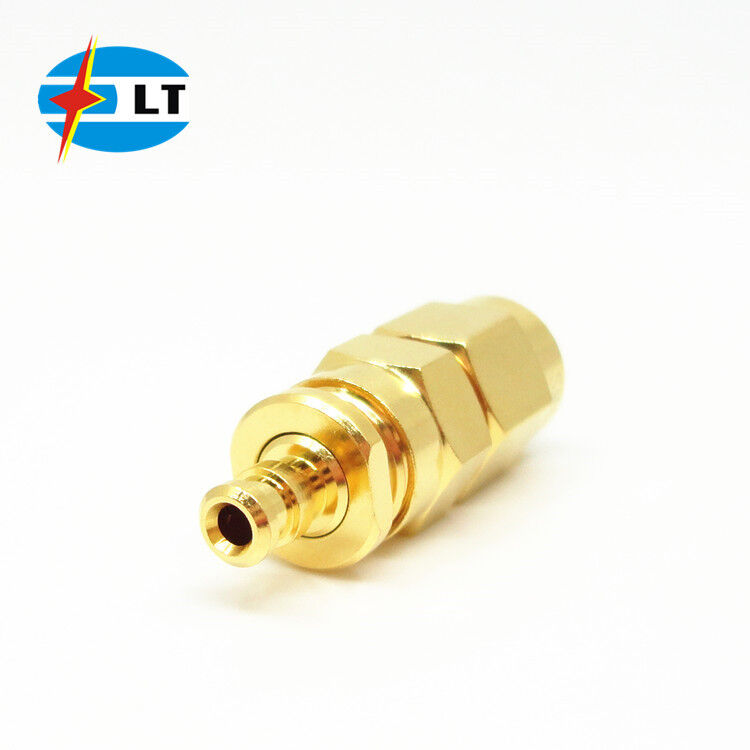

RG178 50Ohm SMA Conector Recto Macho

RG178 50Ohm SMA Male Straight Connector
RG178 50Ohm SMA Male Straight Connector

Ampliación de imagen :  RG178 50Ohm SMA Conector Recto Macho Mejor precio

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: ELT (Elite)
Certificación: ROHS, ISO-9001-2015
Número de modelo: SMA-J2A
Pago y Envío Términos:
Cantidad de orden mínima: 100 piezas
Precio: Negociable
Detalles de empaquetado: Cartón de exportación estándar
Tiempo de entrega: Dentro de 3 a 4 semanas
Condiciones de pago: T/T, Western Union, carta de crédito
Capacidad de la fuente: 1,000,00 piezas por mes
Descripción detallada del producto
Nombre del producto: Conector de RF SMA Enchapado: Chapado en oro
Género: Masculino Frecuencia: CC ~ 18 GHz
Tipo: AME voltaje de trabajo: 335V r.m.s en el nivel del mar
Cuerpo: Latón Impedancia: 50Ω
Nombre del producto: Conector de RF SMA
Resaltar:

Conector masculino RG178 SMA

,

Conector recto SMA de 50 ohms

,

Conector SMA RF RG178

Cable SMA RG178 50Ohm SMA Macho Recto Chapado en Oro

Los conectores coaxiales de RF SMA son conectores de RF coaxiales de acoplamiento roscado con tamaño en miniatura, a prueba de vibraciones y un amplio rango de frecuencia de hasta 18 GHz (Nuestros conectores de RF SMA pueden ser de 20 GHz), lo que los hace ampliamente utilizados para microondas, antenas e instrumentación de prueba, etc.
Podemos personalizar conectores y adaptadores de RF SMA según los diferentes requisitos de los clientes. Tanto el montaje en mamparo SMA como el montaje en brida SMA están disponibles, así como los conectores SMA en ángulo recto.

Especificaciones:
Características Eléctricas:
Impedancia 50Ω
Rango de Frecuencia Cables flexibles DC~12.4GHz
Cables semirrígidos DC~18GHz
Tensión Nominal 335 VRMS (Nivel del Mar Máx.)
Tensión de Soporte Dieléctrico 1000VRMS (Nivel del Mar Máx.)
Resistencia de Aislamiento Resistencia ≥5000MΩ
Resistencia de Contacto Conductor central ≤3.0mΩ
Raws Conductor exterior ≤2.0mΩ
VSWR (Relación de Onda Estacionaria de Voltaje) ≤1.3


RG178 50Ohm SMA Conector Recto Macho

Dibujo de Contorno de Conectores Coaxiales de RF SMA:

(mm)

SMA-J2A

SMA-J2A (7)_.jpgSMA-J2A (8)_.jpg



Material y Características Mecánicas:

Material y Características Mecánicas:
Conductor Central Macho/Enchufe Latón Chapado en Oro
Hembra/Socket Bronce de Berilio Chapado en Oro
Contacto Resiliente Bronce de Berilio Niquelado
Carcasa/Carcasa Latón Chapado en Oro
Carcasa/Carcasa Acero Inoxidable Pasivado
Aislante PTFE
Anillo de Sellado Caucho de Silicona
Durabilidad 500 ciclos
Par de torsión 0.79~1.13N.m
*Se pueden personalizar otros materiales y recubrimientos.



Características Principales:

1. Conectores coaxiales subminiatura con rango de frecuencia de hasta 18 GHz

2. Uso de una interfaz roscada
3. Disponible en pasivación o chapado en oro
4. Opciones de material de latón y acero inoxidable
5. Amplia variedad de orientaciones y terminaciones de PCB
6. Disponible en versiones rectas o en ángulo recto
7. Con opciones de mamparo, panel de 2 orificios, panel de 4 orificios o sin montaje.
8. Amplia gama con variantes macho, hembra y adaptadores.
9. Cumple con RoHS



Catálogo de Productos:



Adaptador de RF
Conector de RF SMA/SSMA
Conector de RF SMP/SSMP
Conector de RF TNC
Conector de Tipo N
Conector de RF MCX/MMCX
Conector de RF BNC
Conjuntos de Cables de RF
Adaptador de Guía de Onda a Coaxial
Sellos Herméticos de Vidrio a Metal
Conector Serie J30J
Uniones Giratorias de Microondas



Aplicación:
* Aeroespacial
* Banda Ancha
* Instrumentación

* Estación Base

* Comunicación móvil

* Instalaciones exteriores

* Radar, microondas

* Antenas de arreglo en fase
* Telecomunicaciones

* Interconexión placa a placa



Dimensiones de Interfaz:

RG178 50Ohm SMA Conector Recto Macho



























Productos Similares



1.Para Cable RG178 Conectores SMA de RF Rectos Chapados en Oro

RG178 50Ohm SMA Conector Recto Macho



2.Para Cable RG178 Conectores SMA de RF en Ángulo Recto Chapados en Oro

RG178 50Ohm SMA Conector Recto Macho



3.Para Cable RG178 Conectores SMA de RF de Mamparo Chapados en Oro



RG178 50Ohm SMA Conector Recto Macho



NOTA:
Tenemos más de 10,000 tipos de Conector SMA, si no encuentra el conector que está utilizando, contáctenos con sus detalles.
