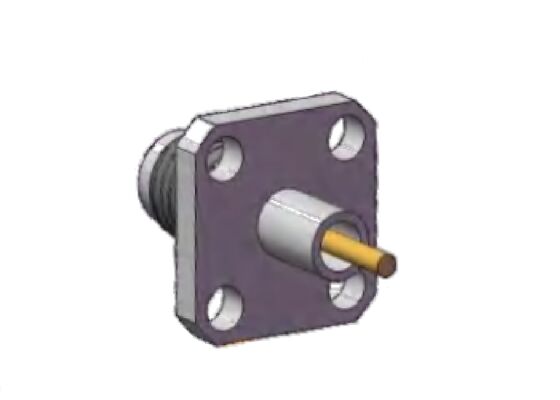

40GHz 2.92mm Conector RF Hombre Cuatro agujeros Panel de brida Montaje de alfiler coincidente Diámetro de 0,051 pulgadas ((1.3mm) Espaciado de agujero de brida 0,339 pulgadas (8.6mm)
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | 2Conector RF de 92 mm | Modelo: | K-KFD138G |
|---|---|---|---|
| Rango de frecuencia: | 0.04Hz-40GHz | Impedancia: | 50 ohmios |
| DWV: | 750V | Director central: | Cobre de aleación, recubierto de oro |
| Conductor exterior: | Acero inoxidable, Pasivación | Pin coincidente: | Diámetro 0,3 mm |
| Método de montaje: | Montaje de brida de dos agujeros | Aisladores: | PTFE |
Descripción del producto:
Conector de onda de mm de tipo K (2.92 mm)
2Conectores de onda de.92mm, también conocidos como conectores tipo K, el conector tipo K es un conector de onda milimétrica ampliamente utilizado con una frecuencia de funcionamiento máxima de hasta 40 GHz.Con una interfaz dieléctrica de aire, es totalmente intercambiable y compatible con la serie SMA y los conectores de 3,5 mm, ofreciendo ventajas clave como tamaño compacto, diseño ligero,alta frecuencia de funcionamiento, y conectividad estable y confiable.
Para aplicaciones de conectores SMA RF de alta frecuencia, proporcionamos soluciones alternativas como conectores de 3,5 mm y conectores de 2,92 mm.Nuestros conectores / adaptadores de 3.5mm/2.92mm mmWave comparten las mismas dimensiones de hilo 1/4-36 UNS que los conectores / adaptadores SMA, lo que garantiza una compatibilidad e intercambiabilidad completas.El conector de 3,5 mm admite frecuencias de hasta 35 GHz, mientras que el conector de 2,92 mm puede operar a frecuencias de hasta 40 GHz.
2Conectores RF de.92 mm (tipo K)Dimensión de la interfaz:
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | 0.04GHz ~ 40GHz | |
| Voltagem nominal | Las demás: | |
| Dieléctricos Resistencia al voltaje | Las demás: | |
| Resistencia al aislamiento | ≥ 5000 MΩ | |
| Resistencia central | El conductor externo | ≤ 2,0 mΩ |
| Conducción central | ≤ 3,0 mΩ | |
| VRSR | No más1.3 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Las demás aleaciones de cobre, recubiertas |
| Mujeres | de acero o de acerocristal, con un contenido de acero o de acerocristal superior al 30% en peso | |
| Contacto elástico | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm |
| Conchas y otras piezas metálicas | De acero inoxidable | Las demás partidas de las partidas 1 y 2 |
| Las demás | Sinterización de vidrio / PTFE / PEI | |
| Temperatura | -55 °C ~ +125 °C | |
Dimensión de contornode 4 orificios de montaje de brida de acero inoxidable 2.92mm conectores de onda de conector masculino: K-KFD138G (unidad: mm)
Dimensión de contornode 4 agujeros de montaje de brida de acero inoxidable 2.92mm conectores de onda de conector masculino: K-KFD137G (unidad: mm)
Más conectores de 2.92mm,Por favor, no dude en decirme. |Soluciones personalizadas disponibles
Aplicaciones:
Xi'an Elite Electronics es unaFabricante líder de soluciones de interconexión sistemáticaprincipalmente para el sector aeroespacial, de la aviación, de la navegación, del radar, de las comunicaciones y de las mediciones,electrónicalos campos. Nuestros productos de alta calidad utilizan los mejores materiales y procesos estrictos para garantizar la durabilidad y fiabilidad en ambientes hostiles.
Embalaje y envío
Embalaje:
El conector RF de acero inoxidable con 4 orificios de 2.92 mm está cuidadosamente envasado en cartón para garantizar su protección durante el transporte.
Envío:
Enviamos el conector RF de 2.92mm de acero inoxidable con cuatro agujeros montado en el brillo usando un servicio de mensajería confiable para garantizar una entrega segura y rápida a nuestros clientes.después del envío.
