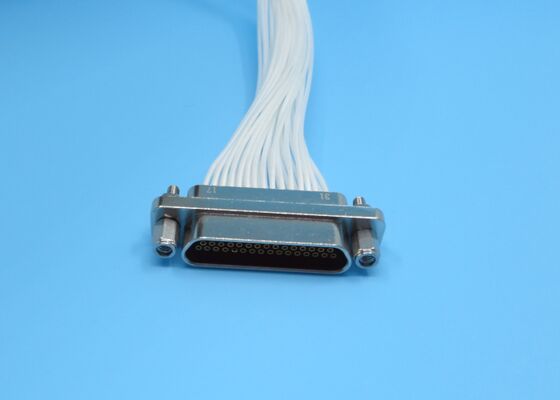

Conector hembra rectangular de 51 contactos serie J30J con cable para comunicación inalámbrica
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conectores de la serie J30J | otro nombre: | Conectores micro D |
|---|---|---|---|
| Director central: | Cobre de aleación, recubierto de oro | Conductor exterior: | Alquitrán de aluminio |
| Estilo: | receptáculo femenino | DWV: | Las demás: |
| Terminación del contacto: | Rizar | Resistencia de aislamiento: | ≥5000MΩ |
| Contacto/Pin: | 51contactos | Aislamiento Dieléctrico: | PBT |
| Temperatura de funcionamiento: | -55℃~+125℃ | Temperatura de almacenamiento.: | -55℃~+125℃ |
| Cable de apareamiento: | AFR-250, cable blanco 0,10 mm2 ~0,15 mm2 | Longitud de alambre: | 1000 mm, 500 mm, 300 mm, 200 mm |
| Personalización: | Longitud de cable diferente | ||
| Resaltar: | Conector rectangular de la serie J30J 51 contactos,conector de recipiente femenino para comunicación inalámbrica,Conector de la serie J30J con alambre |
||
Descripción del producto:
Los conectores micro-rectangulares de la serie J30J están diseñados para aplicacionesTamaño ultra-compacto, estructura ligera y alta fiabilidadComo conector en miniatura de alta densidad diseñado para soportar ambientes adversos, la serie J30J sirve como un componente crítico en elminiaturización y optimización del pesode los sistemas electrónicos modernos.
Sistema de contacto
Dispone de contactos flexibles de pin con una1.27 mm de espacio de contactopara un rendimiento eléctrico estable.
Configuraciones de contacto disponibles:9, 15, 21, 25, 31, 37, 51, 66, 74 y 100 pines.
Los contactos se construyen a partiraleación de cobre doradapara ofrecer una baja resistencia al contacto y una excelente resistencia a la corrosión.
Dispone de contactos flexibles de pin con una1.27 mm de espacio de contactopara un rendimiento eléctrico estable.
Configuraciones de contacto disponibles:9, 15, 21, 25, 31, 37, 51, 66, 74 y 100 pines.
Los contactos se construyen a partiraleación de cobre doradapara ofrecer una baja resistencia al contacto y una excelente resistencia a la corrosión.
Vivienda y protección
Alojado en una zona escarpadade aleación de aluminio con chapa de níquel sin electropara la durabilidad y el blindaje eficaz.
Equipado con acoplamiento roscado para asegurar unaconexión segura y resistente a las vibracionesen condiciones de funcionamiento exigentes.
Alojado en una zona escarpadade aleación de aluminio con chapa de níquel sin electropara la durabilidad y el blindaje eficaz.
Equipado con acoplamiento roscado para asegurar unaconexión segura y resistente a las vibracionesen condiciones de funcionamiento exigentes.
Opciones de terminación
Soporta múltiples estilos de terminación, incluyendoterminación de soldadura, montaje en ángulo recto / PCB recto y ensamblaje de crimp-to-wire.
Soporta múltiples estilos de terminación, incluyendoterminación de soldadura, montaje en ángulo recto / PCB recto y ensamblaje de crimp-to-wire.
Datos técnicos:
Dimensión de contorno de los contactos del conector de la serie J30J 51
| Modelo de producto |
J30J-51ZKP-500 (51 pines, toma femenina, longitud del cable 500 mm) |
||
| Las condiciones técnicas | Materiales y acabado | ||
| Impedancia | / | El conductor central | Cobre de aleación, recubierto de oro |
| VHS y VHS | Las demás: | El conductor externo | Alquitrán de aluminio |
| Resistencia al aislamiento | > 5000 MΩ | Dieléctrico aislante | PBT |
| Temperatura | Temperatura de funcionamiento: -55°C~+125°C Temperatura de almacenamiento: -55°C~+125°C | ||
Aplicaciones:
Nuestros conectores RF sirven como el centro nervioso confiable para los sistemas aeroespaciales y electrónicos.
Diseñados para soportar vibraciones y temperaturas extremas, aseguran una transmisión de señales de microondas sin pérdida en condiciones operativas complejas.y sistemas de telemetría y controlAbordando las demandas de cableado de alta densidad de radar de matriz en fase y satélites LEO, ofrecemos soluciones de interconexión de múltiples canales ligeras y miniaturizadas.salvaguardando el éxito de sus misiones más críticas.
Personalización:
Personalice sus conectores de la serie J30J con Elite Electronics Servicios de personalización de productos:
También podemos personalizar los pines especiales como los 12 pines, 24 pines, 35 pines, 39 pines, 41 pines, organizaremos la evaluación del proyecto por nuestro ingeniero antes de la personalización.
Embalaje y envío:
- Embalaje:
Los conectores de la serie J30J están empaquetados en una caja de cartón duradera para evitar daños durante el envío.
- Envío:
Utilizamos FedEx, DHL o envío aéreo para garantizar la entrega segura y oportuna de sus conectores de la serie J30J.
