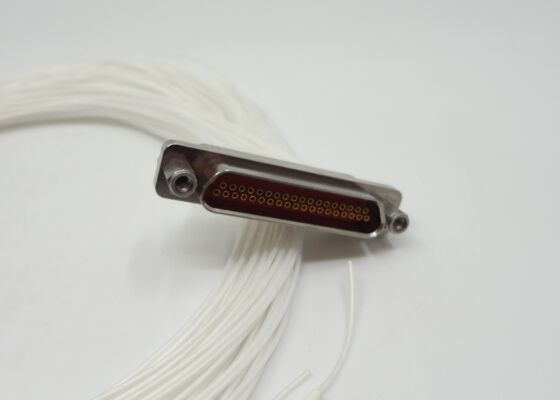

Conector de la serie J30J Rectangular de 37 contactos Enchufe femenina con longitud de alambre de 300 mm para sistema de radar
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conectores de la serie J30J | Otro nombre: | Conectores micro D |
|---|---|---|---|
| Director central: | Cobre de aleación, recubierto de oro | Conductor exterior: | Alquitrán de aluminio |
| DWV: | Las demás: | Terminación del contacto: | Rizar |
| Resistencia de aislamiento: | ≥5000MΩ | Contacto/Pin: | 37contactos |
| Aislamiento Dieléctrico: | PBT | Temperatura de funcionamiento: | -55℃~+125℃ |
| Temperatura de almacenamiento.: | -55℃~+125℃ | Cable de apareamiento: | AFR-250, cable blanco 0,10 mm2 ~0,15 mm2 |
| Longitud del cable: | 1000 mm, 500 mm, 300 mm, 200 mm, | Personalización: | Longitud de cable diferente |
| Resaltar: | Conector de toma de corriente femenino de la serie J30J,37 contactos conector rectangular con alambre,conector de sistema de radar con alambre de 300 mm |
||
Descripción del producto:
Los conectores de la serie J30J están diseñados para aplicaciones que exigen un tamaño ultracompacto, una estructura liviana y alta fiabilidad. Como conector en miniatura de alta densidad diseñado para soportar entornos hostiles, el conector de la serie J30J sirve como un componente crítico en la miniaturización y optimización de peso de los sistemas electrónicos modernos.Sistema de contacto:Presenta contactos flexibles de pin giratorio con un paso de contacto de 1,27 mm para un rendimiento eléctrico estable.Configuraciones de contacto disponibles: 9, 15, 21, 25, 31, 37, 51, 66, 74 y 100 pines.
Los contactos están construidos con aleación de cobre chapada en oro para ofrecer baja resistencia de contacto y excelente resistencia a la corrosión.
Carcasa y blindaje:Alojado en una robusta aleación de aluminio con revestimiento de níquel químico para mayor durabilidad y blindaje eficaz.Equipado con acoplamiento roscado para garantizar una conexión segura y resistente a las vibraciones en condiciones de funcionamiento exigentes.
Opciones de terminación:Admite múltiples estilos de terminación, que incluyen terminación de soldadura, montaje de PCB en ángulo recto/recto y ensamblaje de crimpado a cable.
Disposiciones de contacto del conector de la serie J30J:Datos técnicos:Dimensión de contorno del conector de la serie J30J, enchufe hembra de 37 contactos:
Carcasa y blindaje:Alojado en una robusta aleación de aluminio con revestimiento de níquel químico para mayor durabilidad y blindaje eficaz.Equipado con acoplamiento roscado para garantizar una conexión segura y resistente a las vibraciones en condiciones de funcionamiento exigentes.
Opciones de terminación:Admite múltiples estilos de terminación, que incluyen terminación de soldadura, montaje de PCB en ángulo recto/recto y ensamblaje de crimpado a cable.
Disposiciones de contacto del conector de la serie J30J:Datos técnicos:Dimensión de contorno del conector de la serie J30J, enchufe hembra de 37 contactos:
Modelo de producto
J30J-37ZKP-200 (37 pines, enchufe hembra, longitud del cable 200 mm)TécnicoMateriales y acabado
Impedancia/Conductor central
J30J-37ZKP-200 (37 pines, enchufe hembra, longitud del cable 200 mm)TécnicoMateriales y acabado
Impedancia/Conductor central
Aleación de cobre, chapado en oro
DWV800VConductor exterior
DWV800VConductor exterior
>5000MΩ
Dieléctrico de aislamientoPBTTemperatura
| Temp. de funcionamiento: -55℃~+125℃ Temp. de almacenamiento: -55℃~+125℃ |
Aplicaciones: |
||
| Aeroespacial: | Sistemas de radar, satcom y telemetría y control | ||
| Electrónica: | Electrónica de comunicación, equipos y sistemas montados en vehículos | Industria de alta gama: | Equipos médicos, instrumentos de prueba, equipos de detección de fondo de pozo |
| Equipos de microondas y RF: | Módulos transceptores en miniatura, interconexión PCB a PCB / PCB a cable | Personalización: | Personalice sus conectores de la serie J30J con los servicios de personalización de productos de Elite Electronics: |
| También podemos personalizar pines especiales como 12 pines, 24 pines, 35 pines, 39 pines, 41 pines, organizaremos la evaluación del proyecto por parte de nuestro ingeniero antes de la personalización. | Embalaje y envío: | Embalaje: | Los conectores de la serie J30J se empaquetan de forma segura en una caja de cartón resistente para evitar daños durante el envío. |
| Envío: | Utilizamos fedex, DHL o envío aéreo para garantizar una entrega segura y puntual de sus conectores de la serie J30J. | ||
