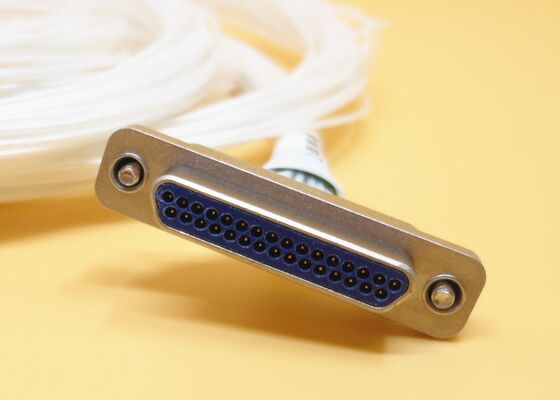

Conector de la serie J30J de 31 contactos de conector masculino con longitud de alambre de 1000 mm para el sistema de sensores
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conectores de la serie J30J | otro nombre: | Conectores micro D |
|---|---|---|---|
| Director central: | Cobre de aleación, recubierto de oro | Conductor exterior: | Alquitrán de aluminio |
| DWV: | Las demás: | Terminación del contacto: | Rizar |
| Resistencia de aislamiento: | ≥5000MΩ | Contacto/Pin: | 31contactos |
| Aislamiento Dieléctrico: | PBT | Temperatura de funcionamiento: | -55℃~+125℃ |
| Temperatura de almacenamiento.: | -55℃~+125℃ | Cable de apareamiento: | AFR-250, cable blanco 0,10 mm2 ~0,15 mm2 |
| Longitud de alambre: | 1000 mm, 500 mm, 300 mm, 200 mm, | Personalización: | Longitud de cable diferente |
| Resaltar: | Conector de enchufe masculino de la serie J30J,Conector del sistema de sensores de 31 contactos,Conector J30J con longitud de cable de 1000 mm |
||
Descripción del producto:
La serie de conectores micro-rectangulares J30J se utiliza ampliamente en campos con requisitos estrictos de tamaño, peso y fiabilidad.conector de señal en miniatura resistente a los ambientes hostilesEsta serie es un componente clave en la miniaturización y la reducción de peso de los equipos electrónicos modernos.
Sistema de contacto:
Adopta contactos flexibles de pines retorcidos, con un paso de contacto de 1,27 mm.
Contactos:9, 15, 21, 25, 31, 37, 51, 66, 74, 100 pin
Los contactos están hechos de aleación de cobre recubierta de oro para garantizar una baja resistencia al contacto y resistencia a la corrosión.
Adopta contactos flexibles de pines retorcidos, con un paso de contacto de 1,27 mm.
Contactos:9, 15, 21, 25, 31, 37, 51, 66, 74, 100 pin
Los contactos están hechos de aleación de cobre recubierta de oro para garantizar una baja resistencia al contacto y resistencia a la corrosión.
Vivienda y protección:
Casilla de aleación de aluminio con revestimiento de níquel sin electro; bloqueo roscado garantiza una conexión segura bajo vibración.
Casilla de aleación de aluminio con revestimiento de níquel sin electro; bloqueo roscado garantiza una conexión segura bajo vibración.
Estilos de terminación:
Apoya la soldadura de alambre, montaje de PCB recto / recto en ángulo recto y crimp con alambre.
Apoya la soldadura de alambre, montaje de PCB recto / recto en ángulo recto y crimp con alambre.
Datos técnicos:
Dimensión de contorno del conector de la serie J30J 31 contactos enchufe masculino:
| Modelo de producto | El valor de las emisiones de CO2 de las instalaciones eléctricas de la Unión incluidas en el anexo I del Reglamento (UE) n.o 525/2012 será el valor de las emisiones de CO2 de las instalaciones eléctricas de la Unión incluidas en el anexo II del Reglamento (UE) n.o 525/2012. | ||
| Las condiciones técnicas | Materiales y acabado | ||
| Impedancia | / | El conductor central | Cobre de aleación, recubierto de oro |
| VHS y VHS | Las demás: | El conductor externo | Alquitrán de aluminio |
| Resistencia al aislamiento | > 5000 MΩ | Dieléctrico aislante | PBT |
| Temperatura | Temperatura de funcionamiento: -55°C~+125°C Temperatura de almacenamiento: -55°C~+125°C | ||
Aplicaciones:
Aeroespacial:Sistema de radar, satcom y sistemas de telemetría y control
Electrónica:Electrónica de comunicación, equipos y sistemas montados en vehículos
Industria de alta gama:Equipos médicos, instrumentos de ensayo y equipos de detección de hoyos
Equipo de microondas y RF:Módulos transceptores en miniatura, interconexión de PCB a PCB / PCB a cable
Personalización:
Personalice sus conectores de la serie J30J con Elite Electronics Servicios de personalización de productos:
También podemos personalizar los pines especiales como los 12 pines, 24 pines, 35 pines, 39 pines, 41 pines, organizaremos la evaluación del proyecto por nuestro ingeniero antes de la personalización.
Embalaje y envío:
- Embalaje:
Los conectores de la serie J30J están empaquetados en una caja de cartón duradera para evitar daños durante el envío.
- Envío:
Utilizamos FedEx, DHL o envío aéreo para garantizar la entrega segura y oportuna de sus conectores de la serie J30J.
