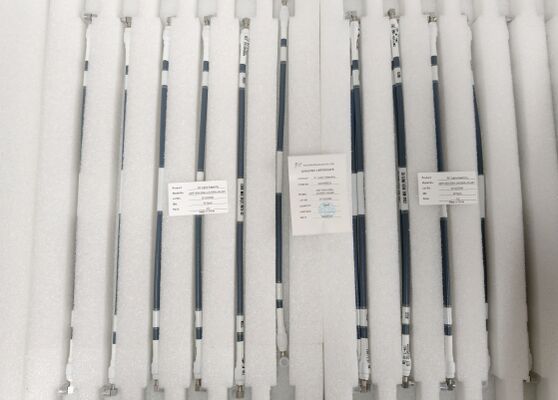

Cable de banda ancha SMA de ángulo derecho personalizado DC-18GHz para el módulo de RF
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Asamblea de cable de ángulo recto del RF | Contacto central del conector: | Aleación de cobre, chapado en oro. |
|---|---|---|---|
| Carcasa del conector: | Acero inoxidable, Pasivación | Tensión nominal: | 750V |
| Resistencia de aislamiento: | 5 000 ohmios | Frecuencia: | CC ~ 18 GHz |
| VSWR: | 1.35 máximo | Rango de temperatura: | -55℃~+125℃ |
| Cable OD: | 7.4 mm | Cable de apareamiento: | EQV CXN 3450 |
| Estilo del cable: | Conector SMA de ángulo recto de doble extremo | Personalización: | DC~18GHz como petición del cliente |
| Longitud del cable: | Longitud diferente según solicitud | solicitud: | Transmisión de señal RF, módulo RF |
| impedancia: | 50 ohmios | ||
| Resaltar: | Cable RF SMA con ángulo recto,Conjunto de cables RF DC-18GHz,Cable de RF SMA personalizable |
||
Descripción del producto
Ensamblaje de cables SMA RF
Los conjuntos de cables RF SMA de Elite Electronics, terminados con conectores Sub-Miniatura A (SMA), son la corriente principal de la industria para soluciones de interconexión RF.rendimiento superior de alta frecuenciaLas conexiones de cable de alta frecuencia, con una conectividad robusta y confiable, proporcionan una transmisión de señal estable para sistemas de RF críticos.,Este tipo de cable, y la adaptabilidad al medio ambiente, son esenciales para optimizar la eficiencia del sistema y la integridad de la señal.ensayo y medición, aeroespacial, comunicación por satélite e infraestructura 5G, que sirven como componentes centrales para la interconexión de señales RF de alta velocidad y alta fiabilidad.
Capacidad de fabricación
Como fabricante profesional de conectores RF y conjuntos de cables, operamos múltiples líneas de producción de ensamblaje dedicadas para garantizar una respuesta rápida y entrega a tiempo para las demandas personalizadas del cliente.Nuestros conjuntos de cables SMA RF cubren un amplio rango de frecuencia desde CC hasta 18 GHz, ofreciendo soluciones versátiles y adaptadas a la aplicación para diversos casos de uso de RF industriales y comerciales.Nos especializamos en la producción de cable RF estándar y personalizado, que cumplen los estrictos requisitos de rendimiento de los sistemas de RF de alta frecuencia.
Cables coaxial de RF compatibles
.086 cable, .141 Cable, CNX3506, CXN3657, CXN3507, CXN3449, CXN3450, CXN3508, CXN3500, cable de la serie SFF, cable RF flexible, cable semiflexible, cable semirrígido, cable RG178, cable RG316,Cables de fase estabilizados a baja pérdida de temperaturaCable de prueba blindado, cable de RF súper flexible, cable de onda milimétrica
Conectores de cables RF que fabricamos
Las medidas de control se aplican a las medidas de control de la seguridad de los vehículos, incluidas las medidas de seguridad de los vehículos y las medidas de seguridad de los vehículos.
Asambleas de guía de ondas
También diseñamos y fabricamos conjuntos de guías de onda de alto rendimiento personalizados, complementando nuestra amplia cartera de productos de interconexión de RF para satisfacer todas sus necesidades de sistemas de RF integrados.
Datos técnicos
Ambos extremos SMA frecuencia de conexión masculina hasta DC a 18 GHz ensamblaje de cable RF con diferentes longitudes
| Las condiciones técnicas | Materiales y acabado | ||
| Impedancia | 50 ohm | El conductor central del conector A, B | Cobre de aleación, recubierto de oro |
| VHS y VHS | Las demás: | El conductor externo del conector A, B | Acero inoxidable, pasivación |
| Resistencia al aislamiento | ≥ 5000MΩ | Cable de apareamiento | EQV CXN 3450 |
| Frecuencia | CC~18 GHz | OD del cable | 7.4 mm |
| Temperatura | Temperatura de funcionamiento: -55°C- + 125°C Temperatura de almacenamiento: -55°C- + 125°C | ||
| Otros índices | VAR < 1.35 | ||
Dimensión de contornode SMA en ángulo rectoconexión masculina a ángulo derecho conexión masculina SMA RF Cable Assembly
Aplicaciones
El conjunto de cables de RF de ángulo recto de Elite Electronics se utiliza ampliamente en los campos de la aviación, navegación, aeroespacial, satcom, radar, antena, comunicación de microondas y comunicación digital, electrónica,campos de medición.
Campo de comunicación
Nuestro conjunto de cables RF de ángulo recto es ideal para estaciones base 5G, dispositivos de comunicación por satélite, equipos inalámbricos y más.Permiten conexiones confiables entre módulos de RF y componentes clave como antenas y filtros, garantizando una transmisión estable de señales de alta frecuencia.
Campo de ensayo y medición
El conjunto de cables de RF está especialmente diseñado para conexiones de puerto de prueba de instrumentos de precisión, incluidos analizadores de espectro y analizadores de red.proporcionan datos de medición precisos y consistentes para aplicaciones de ensayo de RF.
Campo aeroespacial
Adecuados para sistemas de radar, equipos de navegación y dispositivos electrónicos aeroespaciales, nuestros conjuntos de cables RF de ángulo recto están diseñados para soportar entornos de operación extremos,satisfacer las exigencias rigurosas de transmisión de señales de alta frecuencia y ultrafiabilidad.
El campo de la electrónica médica
Para dispositivos médicos de alta gama como los sistemas de resonancia magnética (MRI), nuestro conjunto de cables RF de ángulo recto SMA no magnético evita eficazmente la interferencia del campo magnético,salvaguardar la precisión del diagnóstico médico y de las imágenes.
Embalaje y envío
Embalaje:
Los cables RF están cuidadosamente empaquetados en una caja de cartón para garantizar un transporte seguro.La caja está etiquetada con el nombre del producto y las especificaciones para facilitar su identificación..
Envío:
Ofrecemos envío rápido y confiable para el ensamblaje del cable RF. Después del envío, recibirá un número de seguimiento de su envío.
Cuadros de trabajo
P1: ¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante profesional de componentes de interconexión de RF / microondas con más de 23 años de experiencia en la fabricación de conectores de RF, ensamblaje de cables de RF y componentes de interconexión de RF.
P2: ¿Qué productos puede proporcionar actualmente?
R: Suministramos una gama completa de componentes de RF/microondas, incluyendo conectores de RF, adaptadores de RF, ensamblaje de cable de RF, productos de guía de ondas, conectores herméticos de vidrio a metal, micro conectores D-sub,las juntas giratorias de microondas, y otros componentes de interconexión de microondas personalizados.
P3: ¿Está disponible una muestra gratuita?
R: Sí, las muestras gratuitas están disponibles para los productos RF en stock con términos de carga para clientes globales.
P4: ¿Puede su empresa aceptar la personalización?
A: La personalización de ODM es muy bienvenida. Con el respaldo de más de 23 años de experiencia profesional en ODM, Elite Electronics proporciona servicios de personalización de una sola parada, incluido el diseño de productos, I + D, desarrollo,y la integración para todas sus necesidades de productos de interconexión de RF incluyendo el conjunto de cable de RF con diferentes longitudes.
P5: ¿Cuáles son las condiciones de pago?
R: Apoyamos términos de pago globales flexibles: L/C, T/T, Western Union, Trade Assurance (incluidos los pagos con tarjeta de crédito y T/T) y otros métodos de pago internacionales convencionales.
P6: ¿Cuál es el tiempo de entrega?
R: • Pedidos de muestras: 5 días hábiles
• Pedidos de conectores RF a granel: 3-4 semanas (dependiendo de la cantidad del pedido, los requisitos de ODM y las especificaciones del producto)
• Pedidos de montaje de cables RF a granel: 8-13 semanas
P7: ¿Cómo me entregará las mercancías?
R: Cooperamos con las principales compañías internacionales de transporte expreso (DHL, UPS, FedEx, TNT) para una entrega rápida con tarifas de flete competitivas para envíos globales.El transporte aéreo y marítimo también están disponibles para pedidos de productos RF a granel para satisfacer diferentes necesidades de envío.
P8: ¿Cuánto tiempo tengo que esperar antes de que llegue mi mercancía?
R: • Transporte aéreo: 5-8 días hábiles (entrega mundial)
• Expreso internacional: 3-8 días hábiles (entrega puerta a puerta)
P9: ¿Cómo es la calidad de su producto?
R: Como proveedor confiable de alta calidad para numerosos proyectos nacionales de alta tecnología, tomamos la calidad del producto como el núcleo de nuestro desarrollo.Tenemos un equipo profesional de control de calidad estricto (QC) y procesos de producción estandarizados, todos los productos se fabrican e inspeccionan de acuerdo con los estándares internacionales de calidad de la industria de RF para garantizar un rendimiento y una fiabilidad superiores.
P10: ¿Cuál es su garantía?
R: Ofrecemos una garantía de 6 meses a partir de la fecha de entrega.Elite Electronics le da gran importancia al servicio postventa global y ofrece soporte técnico integral para todos nuestros productos de RF / microondas.
