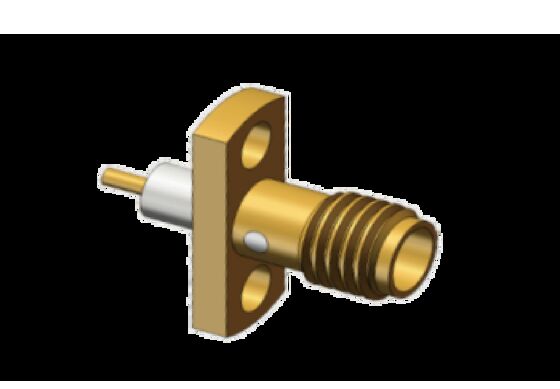

Conector RF SSMA de 18 GHz para la transmisión de señal
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Modelo: | SSMA-KFD178 | Frecuencia: | CC ~ 18 GHz |
|---|---|---|---|
| Método de montaje: | Montaje de brida | Contacto Centro: | Aleación de cobre, chapado en oro. |
| Caparazón: | Aleación de cobre, chapado en oro. | Aislante: | PTFE |
| Género: | Femenino | Durabilidad: | 500 ciclos de apareamiento |
| Plazo de entrega: | 5-10 días hábiles para acciones | Personalización: | Según el dibujo |
| Resaltar: | Conector RF SSMA Revestido de Oro,Conector de montaje de brida de aleación de cobre,Conector de transmisión de señal RF de 18 GHz |
||
Descripción del producto:
Los conectores RF SSMA (Mini SMA) son un conector coaxial RF en miniatura roscado, que representa una evolución compacta de la interfaz SMA estándar. Mecanismo de acoplamiento roscado UNSque asegura una conexión segura y robusta.
Diseñado para acomodar cables de diámetro más pequeño, el conector RF SSMA funciona eficazmente hastaDC 40 GHz, por lo que es una solución ideal para entornos con espacio limitado y sistemas de alta frecuencia.
Rendimiento superior y durabilidad
Construido como una solución fiable y versátil, el conector RF SSMA ofrece un rendimiento eléctrico excepcional y una durabilidad a largo plazo.Se destaca en entornos exigentes donde la precisión y la estabilidad de la señal son críticas.
Características clave:
● ¿Qué es?
Varias opciones de montaje:Disponible en configuraciones de montaje de brida y PCB para adaptarse a varios requisitos de diseño.
● ¿Qué es?
Materiales de primera calidad:La carcasa está hecha de aleación de cobre de alta calidad con chapa de oro, lo que garantiza una conductividad eléctrica superior y resistencia a la corrosión.
● ¿Qué es?
Vida útil prolongada:La construcción robusta y los materiales de alta calidad mejoran significativamente el rendimiento y la longevidad.
Aplicaciones y variantes
Ideal para telecomunicaciones, aeroespacial y electrónica industrial, el conector SSMA es la mejor opción para los ingenieros que buscan una interconexión confiable y de alto rendimiento.
Ofrecemos una amplia gama de variantes para satisfacer las exigentes necesidades de conectividad RF, incluyendo:
● ¿Qué es?
Montura de las bridas
● ¿Qué es?
Acoplamiento por cable
● ¿Qué es?
Tipos de montaje de PCB
Con una calidad excepcional, nuestros conectores RF SSMA están diseñados para superar las demandas de las aplicaciones modernas de alta frecuencia.
Parámetros técnicos:
| Modelo | Se aplicarán las siguientes medidas: |
| Método de montaje | Montura de la brida |
| Centro de contacto | Cobre de aleación, recubierto de oro |
| Vivienda | Cobre de aleación, recubierto de oro |
| El aislante | PTFE |
| Frecuencia | DC ~ 18 GHz |
| Durabilidad | 500 ciclos de apareamiento |
| Sexo | Mujeres |
| Personalización | Según el dibujo |
Dimensión de contorno de la montura de la brida SSMA:
El módulo de montaje del conector RF SSMA Jack 2 con brida de agujero:Se aplicarán las siguientes medidas:
Aplicaciones:
Las áreas aeroespaciales:
Con su pequeño tamaño, peso ligero y resistencia a las vibraciones, es ideal para la interconexión de placas de circuito de alta densidad en aviones, satélites y sistemas de radar.
Los archivos de ensayo y medición:
En los equipos de ensayo de microondas, los aparatos de ensayo de los analizadores de redes vectoriales (VNA) y las estaciones de sonda de alta densidad,Los conectores RF SSMA se utilizan ampliamente para lograr conexiones RF compactas y garantizar la precisión de la medición de la señal de alta frecuencia.
Comunicación por microondas:
En las estaciones base modernas y los equipos de microondas, a medida que los dispositivos se vuelven miniaturizados,Los conectores RF SSMA se aplican comúnmente para la transmisión de señales de alta frecuencia en conexiones de placa a placa o componentes internos, especialmente en módulos que ahorran espacio.
Equipo electrónico médico:
En equipos de imagen médica de gama alta (por ejemplo, la sección de bobina de RF de los sistemas de imágenes por resonancia magnética (IRM)) y equipos quirúrgicos mínimamente invasivos,la miniaturización de los conectores RF SSMA ofrece un gran valor dado el espacio interno extremadamente limitado.
Electrónica industrial y diseño de PCB de alta densidad:
Es adecuado para placas de control industriales o módulos de sensores que requieren una densidad de pines ultra alta, lo que permite la transmisión confiable de señales de alta frecuencia en el espacio limitado de las placas de circuito.
Personalización:
Elite Electronics SSMA RF Connector Series incluye conectores de montaje de brida RF SSMA, conectores de cable mini SMA y conectores de montaje de PCB SSMA a través de agujeros, que ofrecen fiables,soluciones de conectividad RF de alto rendimiento adaptadas a sus necesidades exactas.
Ofrecemos términos de pago flexibles que incluyen T / T y L / C, y nuestra capacidad de suministro escalable se puede personalizar completamente a sus requisitos específicos, asegurando el cumplimiento de los pedidos a tiempo.Seleccione los conectores de RF SSMA de Elite Electronics para una conexión coherente, rendimiento fiable y soluciones a medida diseñadas para satisfacer sus demandas de aplicación únicas.
MOQ de personalización de SSMA: 200 piezas
Embalaje y envío:
Embalaje:
Los conectores RF Elite Electronics SSMA están meticulosamente empaquetados para una máxima protección durante el tránsito internacional.Cada conector RF SSMA está sellado individualmente en bolsas ESD antiestáticas para evitar daños por descarga electrostática (ESD) y preservar la integridad del componenteLos conectores sellados se colocan luego en cajas de cartón rígidas y amortiguadas que absorben los golpes y que mitigan eficazmente el impacto y las vibraciones durante el transporte.Todo el embalaje está claramente marcado con información detallada del producto, incluido el número de modelo, las especificaciones técnicas y la cantidad exacta para una gestión de inventarios simplificada e identificación rápida de los productos.
Envío:
Proporcionamos soluciones de envío fiables y globales para la entrega rápida y segura de nuestros conectores RF SSMA.Todos los pedidos se envían a través de transportistas logísticos internacionales de confianza con seguimiento completo en tiempo real disponible para una visibilidad completa del envío.Nuestros conectores RF SSMA son manejados como componentes electrónicos frágiles con cuidado especializado durante todo el proceso de envío para eliminar daños en el tránsito y garantizar la puntualidad,Entrega en perfecto estado.
Preguntas frecuentes:
P1: ¿Cuál es la marca del conector RF SSMA?
R1: El conector RF SSMA tiene la marca ELT.
P2: ¿Dónde se fabrica el conector RF SSMA?
R2: El conector RF SSMA se fabrica en la ciudad de Xi'an, China.
P3: ¿Qué certificaciones tiene el conector RF?
A3: El conector RF está certificado con ISO9001 e ISO14001.
P4: ¿Cuál es la cantidad mínima de pedido y los detalles del embalaje para el conector RF SSMA?
R4: La cantidad mínima de pedido es de 50 piezas. El embalaje es de 10 piezas por bolsa y 100 piezas por cartón.
P5: ¿Cuáles son los plazos de entrega y los plazos de pago para el pedido del conector RF SSMA?
R5: El tiempo de entrega es de 5-10 días laborables para pedidos en stock. Los términos de pago aceptados son T/T o L/C.
