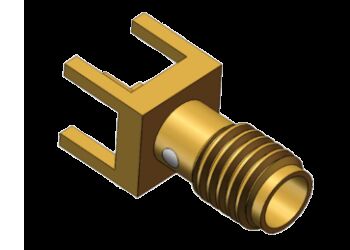

SSMA Conector de montaje en PCB con orificio pasante Rango de frecuencia Solución CC de 18 GHz para transmisión de señales y Satcom

Descripción del producto:

SSMA (Mini SMA) es una versión miniaturizada del conector SMA, con un volumen aproximadamente del 70% del de un SMA estándar.con una frecuencia de funcionamiento de hasta 40 GHz.

Los conectores SSMA se caracterizan por su pequeño tamaño, peso ligero, ancho de banda amplio y alta fiabilidad,haciendo que sean particularmente adecuados para la integración de alta densidad y aplicaciones con espacio limitadoSe utilizan ampliamente en las comunicaciones de microondas, el aeroespacio, los sistemas de satcom y la instrumentación de pruebas de precisión.

Diseñado para el montaje de PCB a través de agujeros, el conector de montaje de PCB a través de agujeros SSMA garantiza una conexión segura a las placas de circuito impreso, facilitando conexiones estables y confiables.El diseño del agujero a través mejora la estabilidad mecánica, por lo que es adecuado para aplicaciones donde la vibración o la tensión mecánica es un problema.

Características:

• Nombre del producto: conector RF SSMA
• Aplicación: aviación, navegación, satcom, radar, comunicaciones, sistemas de microondas
• Conductor central: aleación de cobre con chapa de oro
• Rango de frecuencia: CC ~ 18 GHz
• Material aislante: PTFE
• Válvula de resistencia dieléctrica (Dwv): 500 V
• Tipos de conectores: conectores de montaje de brida de mini SMA, cable de acoplamiento SSMA, conectores de montaje de PCB SSMA a través de agujeros

Parámetros técnicos:

Aplicaciones:

El conector de RF Elite Electronic SSMA diseñado para una transmisión de señales de RF fiable y eficiente,Este conector es ideal para diversas aplicaciones profesionales e industriales donde la precisión y la durabilidad son críticas y garantiza un rendimiento estable en entornos exigentesEsto lo hace adecuado para su uso en estaciones base, antenas y módulos de RF, proporcionando conexiones seguras y estables en estos sistemas.

Su tamaño compacto y su robusto diseño mecánico los hacen perfectos para aviónica, sistemas de radar y comunicaciones por satélite, donde el espacio es limitado y el alto rendimiento es esencial.La variante de conector de mini SMA femenino a través del orificio es particularmente útil en aplicaciones que requieren un montaje compacto y preciso, tales como dispositivos portátiles e instrumentos de RF portátiles.

Además, los conectores RF SSMA se utilizan ampliamente en equipos de prueba y medición, lo que garantiza una transmisión precisa de la señal durante los procesos de diagnóstico y calibración.Su diseño de montaje de brida permite el montaje seguro del panel o del chasis, mejorando la estabilidad mecánica y la facilidad de instalación.

En resumen, los conectores RF Elite Electronic SSMA son perfectamente adecuados para aplicaciones de telecomunicaciones, aeroespacial y equipos de prueba.excelente rendimiento eléctrico, y las opciones de montaje flexibles los convierten en una opción confiable para los ingenieros y fabricantes que buscan soluciones de conectividad RF confiables.

Personalización:

Elite Electronic ofrece una personalización de alta calidad para los productos de conectores RF SSMA.

El conector Mini SMA RA incorpora un diseño de tornillo 10-36UNS-2, lo que garantiza conexiones seguras y estables para aplicaciones en aviación, navegación, satcom, radar, comunicaciones y sistemas de microondas.

MOQ para la personalización: 200pcs

Apoyo y servicios:

Nuestro producto SSMA RF Connector está diseñado para ofrecer soluciones de conectividad confiables y de alto rendimiento para aplicaciones RF.

Para el soporte técnico, nuestro equipo de expertos está disponible para ayudar con cualquier pregunta con respecto a la selección del producto, la instalación, la resolución de problemas o las opciones de personalización.

Si necesita servicios especializados como configuraciones personalizadas o pedidos a granel,por favor consulte con nuestros representantes de ventas y técnicos para discutir sus requisitos específicos y recibir soluciones personalizadas.

Embalaje y envío:

Embalaje del producto:

Cada conector RF SSMA está empaquetado individualmente en una bolsa de plástico antistatico para garantizar la protección contra el polvo y la humedad.Luego, los conectores se colocan en una caja de cartón resistente con relleno de espuma para evitar daños durante el transporte.

El embalaje está diseñado para mantener la integridad y el rendimiento de los conectores, asegurando que lleguen en perfectas condiciones.

Envío:

Ofrecemos opciones de envío fiables en todo el mundo, incluyendo servicios de entrega estándar y acelerada. Todos los pedidos son cuidadosamente inspeccionados y empaquetados de forma segura antes del envío.Se proporciona información de seguimiento para todos los envíos para permitir a los clientes controlar el estado de sus pedidosNos asociamos con operadores de confianza para garantizar la entrega oportuna y segura de los conectores RF SSMA a su dirección especificada.

Preguntas frecuentes:

P1: ¿ Es usted una empresa comercial o un fabricante?
R: Somos un fabricante con más de 23 años de experiencia en componentes de interconexión de RF / microondas.

P2: ¿Qué productos puede proporcionar actualmente?
R: Conectores de RF, adaptadores, conjuntos de cables, productos de guía de ondas, conectores herméticos vidrio-metal, micro-sub, juntas giratorias de microondas y otros componentes de microondas.

P3: ¿Está disponible una muestra gratuita?
R: Sí, si tiene stock, muestra gratuita está disponible con carga recogida.

P4: ¿Puede su empresa aceptar la personalización?
A: ODM es bienvenido. Con más de 23 años de experiencia en ODM, Elite Electronics puede ayudar en el diseño, desarrollo de productos, investigación y desarrollo e integración de sus productos de interconexión.

P5: ¿ Cuáles son las condiciones de pago?
R: Podemos aceptar L/C, T/T, Western Union, garantía comercial (tarjeta de crédito y T/T), etc.

P6: ¿Cuál es el tiempo de entrega?
R: 5 días para pedidos de muestras, 3-4 semanas para pedidos de producción en masa (basados en diferentes cantidades, ODM, etc.)

P7: ¿Cómo me entregará las mercancías?
R: En general, cooperamos con expresos internacionales como DHL, UPS, FedEx, TNT para permitir que nuestros clientes reciban sus mercancías rápidamente pero con el menor costo de carga.También se puede enviar por vía aérea y marítima..

P8: ¿Cuánto tiempo tengo que esperar antes de que llegue mi mercancía?
R: 5-8 días hábiles para el transporte aéreo, 3-8 días hábiles para el transporte internacional expreso.

P9: ¿Cómo es la calidad de su producto?
R: Como proveedores de alta calidad de muchos proyectos nacionales de alta tecnología, proporcionar productos excelentes es nuestra forma de desarrollo.Tenemos un fuerte equipo de control de calidad y un proceso muy estricto para garantizar nuestra calidad de acuerdo con diferentes estándares de calidad.

P10: ¿Cuál es su garantía?
R: Nuestra garantía es de 3 meses después de la entrega, Elite Electronic presta mucha atención al servicio postventa.
