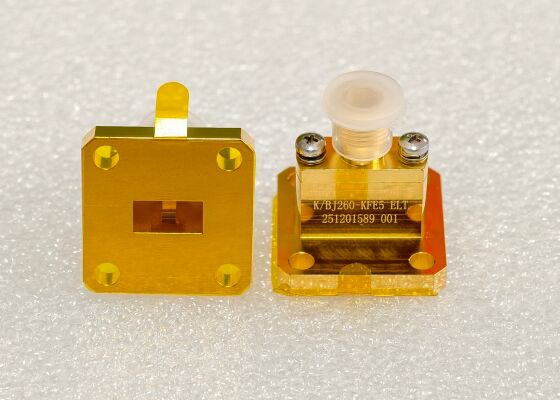

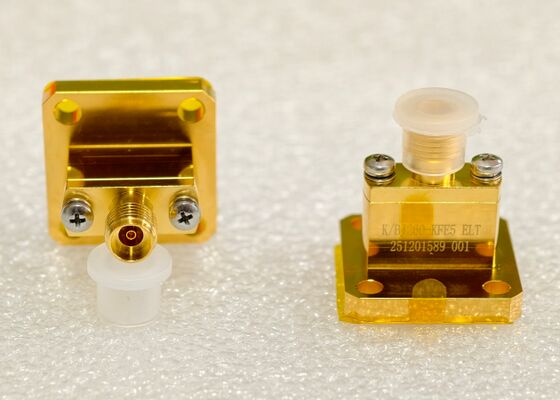

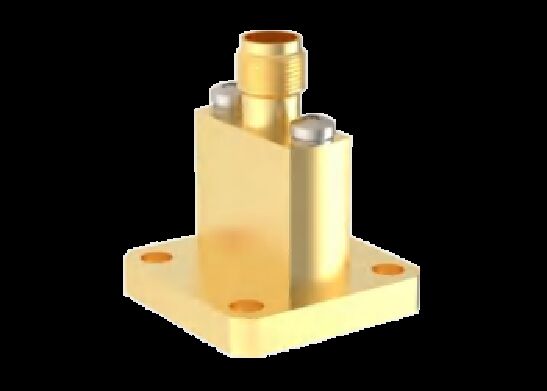

Guía de onda a adaptador coaxial con puerto de guía de onda como WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 desde 6,5 GHz a 145 GHz

• Dibujo de esquema

• Otros adaptadores de guía de onda a coaxial

También tenemos otros adaptadores de guía de onda a coaxial como adaptadores de guía de onda a SMA, adaptadores de guía de onda a tipo N, adaptadores de guía de onda a 2.4 mm, adaptadores de guía de onda a 1.85 mm, adaptadores de guía de onda a 1.0 mm, adaptadores de guía de onda a 0.8 mm. Por favor, contáctenos libremente si necesita otros modelos.

• Referencias cruzadas de estándares de guía de onda - Serie WR y Serie BJ China

• Aplicación

  1. Sistemas aeroespaciales y de radar

  • Sistemas de radar: los adaptadores de guía de onda a coaxial se utilizan para conectar la red de alimentación de guía de onda en el extremo de la antena con los módulos transmisores/receptores (T/R) coaxiales en la parte trasera. Deben garantizar la consistencia de la fase de la señal, especialmente en bandas de alta frecuencia (como banda X y banda Ku);
  • Sistemas de interferencia electrónica: Se utilizan en cadenas de transmisión y recepción de señales, requiriendo una relación de onda estacionaria de voltaje (VSWR) extremadamente baja para garantizar la pureza de la señal;
  • Sistemas de telemetría: En entornos de vuelo con alta vibración y alto impacto, las transiciones de ángulo recto o robustecidas proporcionan conexiones eléctricas fiables.

  2. Comunicaciones por satélite (Satcom)

  • Estación terrestre Tx/Rx: El adaptador de guía de onda a coaxial conecta la salida de guía de onda de las antenas parabólicas con las entradas coaxiales de los amplificadores de bajo ruido (LNA) o amplificadores de potencia (PA).
  • Pruebas de carga útil de satélite: Durante la verificación en tierra de las cargas útiles de satélite, se utilizan transiciones de alto rendimiento para simular la transmisión de señales en un entorno espacial, garantizando la precisión de las pruebas. Enlaces intersatelitales: Dentro de los satélites, a menudo se utilizan estructuras compactas de guía de onda a coaxial para ahorrar espacio y reducir peso.

  3. Pruebas y mediciones

  • Pruebas de antenas: Conecta antenas de guía de onda a analizadores de redes vectoriales (VNA). Especialmente en la banda de onda milimétrica (26.5 GHz–110 GHz), se requieren transiciones de alta precisión (como conectores de 2.4 mm o 2.92 mm). Pruebas en cámara anecoica: Se utilizan transiciones para enrutar señales de líneas de transmisión de guía de onda a equipos de prueba coaxiales dentro de cámaras EMC. Equipos de prueba automatizados (ATE): Los adaptadores de ángulo recto se utilizan a menudo en accesorios de prueba con espacio limitado para optimizar el diseño.

  4. Comunicaciones inalámbricas (5G/6G y retransmisión por microondas)

  • I+D de ondas milimétricas 5G/6G: Se utiliza en la creación de prototipos y pruebas de estaciones base para conectar chips/módulos de ondas milimétricas con equipos de prueba. Comunicación por microondas punto a punto: Se utiliza para el acoplamiento y monitoreo de señales en enlaces de transmisión de microondas de larga distancia.

  5. Investigación industrial, médica y científica

  • Microondas industriales: Monitoreo de potencia en equipos de calentamiento y secado por microondas.
  • Microondas médicas: Transmisión de señales en equipos de fisioterapia por microondas e hipertermia tumoral.
  • Instalaciones científicas a gran escala: Se utiliza en aceleradores de partículas y radiotelescopios (por ejemplo, FAST) para la transmisión de señales de alta potencia y bajo ruido.

• Embalaje y envío

Nuestros adaptadores de guía de onda a coaxial se empaquetan cuidadosamente para garantizar la máxima protección durante el tránsito. Cada conector se envuelve individualmente en material antiestático y se coloca en una caja resistente y acolchada para evitar cualquier daño por golpes o vibraciones.

El embalaje está claramente etiquetado con información del producto, incluidos los números de pieza y las especificaciones, para facilitar la identificación y la gestión del inventario.
