| Nombre del producto: | Conector RF SMP | Modelo: | SMP-KW506 |
|---|---|---|---|
| Rango de frecuencia: | 0,3MHz-18GHz | Alojamiento: | Aleación de cobre, chapado en oro. |
| Contactos: | Aleación de cobre, palpado de oro | Aislante: | PTFE |
| Resistencia de aislamiento: | >5000MΩ | DWV: | 500V |
| Inminencia: | 50Ω | Temperatura: | -55℃～+125℃ |
| En stock: | >500 piezas | Contactos: | Cobre de aleación, recubierto de oro |
| Impedancia: | 50Ω | ||
| Resaltar: | Conector femenino de ángulo derecho SMP,Cable jack recto SMP,Conector RF SMP de 18 GHz |
||
Descripción del producto:
El conector RF SMP es un conector coaxial RF subminiatura de tipo push-on diseñado para aplicaciones de alta frecuencia de hasta 40 GHz. Reconocido por su tamaño compacto y rendimiento confiable, es ideal para conexiones de placa a placa en diversos dispositivos electrónicos, sistemas, comunicaciones, satcom (comunicaciones por satélite), radar y otros campos relacionados. Ahorra un espacio de montaje significativo, permitiendo conexiones de placa de alta densidad. El enchufe macho está disponible en tres configuraciones: full detent, limited detent (también conocido como semi-detent o half-detent) y smooth bore (incluido el tipo catcher's mitt).
Basado en los requisitos específicos de la aplicación, los usuarios pueden seleccionar el enchufe macho con la configuración apropiada. Cuando la interrupción de la frecuencia no es una preocupación, se recomienda la versión full detent. Ofrece la máxima fuerza de retención de la conexión, así como una resistencia superior a vibraciones e impactos, lo que la hace comúnmente utilizada para conexiones de cable.
Para aplicaciones que requieren múltiples ciclos de acoplamiento, la versión limited detent (también llamada semi-detent o half-detent) es adecuada. Derivada de la estructura smooth bore, proporciona una fuerza de retención media y se utiliza ampliamente en ensamblajes de PCB y conexiones de acoplamiento ciego.
Al ensamblar una gran cantidad de conectores de placa a placa conector RF SMP, se prefiere la configuración smooth bore. Presenta fuerzas de acoplamiento y desacoplamiento iguales, al tiempo que acomoda desalineaciones axiales y radiales, lo que la convierte en una opción común para aplicaciones de acoplamiento ciego.
|
Características Eléctricas
|
||
|
Impedancia
|
50Ω
|
|
|
Rango de Frecuencia
|
DC~40GHz
|
|
|
Voltaje Nominal
|
170VRMS
|
|
|
Voltaje Dieléctrico-Resistencia
|
500VRMS
|
|
|
Resistencia de Aislamiento
|
≥5000MΩ
|
|
|
|
Conductor exterior
|
Normal≤2.5mΩ
|
|
Conductor central
|
Normal≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Recto | ≤1.25 | ≤1.3 | ≤1.4 | |
| Ángulo Recto | ≤1.3 | |||
| Adaptador | ≤1.25 | ≤1.3 | ≤1.4 | |
| Otros | ≤1.3 |

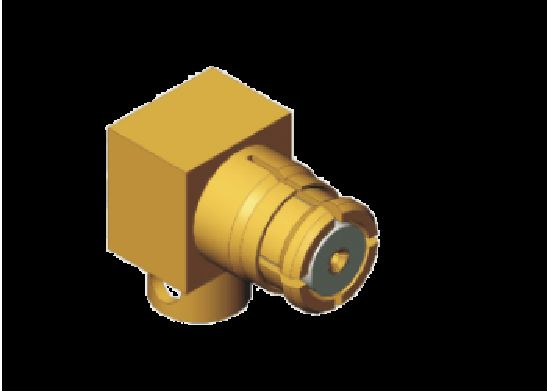

La dimensión del contorno del Jack de conector RF SMP Cable CXN3506, Modelo: SMP-KW506 Hasta 18GHz
conector RF SMP Ensamblajes de Cable para su referencia:
Modelo de Cable:CXN 3506
Diámetro Exterior del Cable: 2.3mm
Color del Cable : Gris
Frecuencia:hasta 18GHz
También tenemos el conector de cable conector RF SMP recto, Modelo SMP:SMP-K506 Hasta 18GHz
Modelo de Cable: CXN 3506
Diámetro Exterior del Cable: 2.3mm
Color del Cable: Gris
Más productos, por favor contáctenos libremente para el catálogo de conector RF SMP sales3@xa-elite.com.cn
Aplicaciones:
Xi'an Elite Electronic es un fabricante líder de conectores y adaptadores RF, componentes de microondas/guía de onda y ensamblajes de cable, sirviendo en aeroespacial, aviación, navegación, satélite, radar, comunicaciones campos por más de 23 años.
Personalización:
Servicios de Personalización de Producto para Diferentes Longitudes de conector RF SMP disponibles:
Nombre de Marca: ELT
MOQ: 200 piezas
Precio: Dependiendo de la cantidad
Por favor envíenos el dibujo o los detalles y dejaremos que nuestro ingeniero organice la evaluación o le recomendaremos un modelo alternativo o le proporcionaremos nuestra solución.
También podemos suministrar personalización para los conectores como SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Conectores Micro D, Cargas RF, Antenas, Filtros, Divisores de Potencia, Acopladores.
Empaque y Envío:
Empaque para conector RF SMP:
1 Pieza/ bolsa de plástico pequeña
10 Piezas/ bolsa de plástico más grande
100 Piezas/ caja de cartón
El conector RF SMP viene empaquetado de forma segura en una pequeña caja de cartón para garantizar su protección durante el envío. La caja está etiquetada con el nombre del producto y las especificaciones para una fácil identificación.
Para el envío, los conectores RF SMP se colocan en una caja de cartón. Suministraremos el número de seguimiento después del envío.
