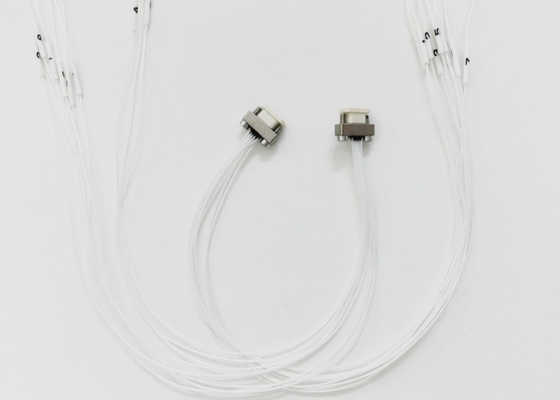

Conector Nano D Macho Enchufe 9 Pines~69 Contactos Longitud del Cable de Crimpado 200cm
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Director central: | Cobre de aleación, recubierto de oro | Conductor externo: | Alquitrán de aluminio |
|---|---|---|---|
| Contacto/Pin: | 9pins ~ 69pins | Dieléctrico aislante: | OJEADA |
| Resistencia a aislamiento: | ≥5000mΩ | DWV: | 250V |
| Longitud de alambre: | 100 mm, 200 mm, 300 mm, 500 mm, 1000 mm | Cantidad de stock: | Por favor, comprueba nosotros |
| Resaltar: | Enchufe macho conector Nano D J55A,Conector D de 9 pines chapado en oro,Conector D-sub de aleación de cobre |
||
Descripción del producto:
El conector rectangular ultra miniatura J55A contiene 10 tipos de especificaciones: 9, 13, 15, 21, 25, 31, 37, 51, 65, 69 contactos; Adopta nano-pines trenzados (pines de torsión elásticos) y un espaciado o rejilla de 0,635 mm, tamaño pequeño, el enchufe y el zócalo generalmente se conectan mediante tornillo y tuerca, y el enchufe y el zócalo son suaves y el bloqueo es confiable. Un extremo con pin trenzado es el enchufe, el otro extremo con conector es el zócalo, el extremo con tornillo de bloqueo es el extremo libre y el otro extremo con tuerca de conexión es el extremo fijo. El extremo libre y el extremo fijo del emparejamiento convencional se atornillan y se bloquean mediante el tornillo de bloqueo y la tuerca de conexión. El área de la sección transversal del cable de crimpado del producto es de 0,035 mm².
Es adecuado para la interconexión de varios sistemas eléctricos y de circuitos con alta densidad, miniaturización, peso ligero y requisitos de alta confiabilidad para satisfacer las necesidades de peso ligero y miniaturización del sistema. Estos conectores nanomimiaturas ofrecen un rendimiento y una fiabilidad superiores para aplicaciones exigentes.
Datos técnicos:
| Modelo del producto | J55A-9TJLC-200 (9 pines, enchufe macho, longitud del cable 200 mm) | ||
| Materiales y acabado | |||
| Impedancia | / | Conductor central | Aleación de cobre, chapado en oro |
| DWV | 250V | Conductor exterior | Aleación de aluminio, chapado en níquel |
| Resistencia de aislamiento | >5000MΩ | Dieléctrico de aislamiento | PEEK |
| Temperatura | Temperatura de funcionamiento: -55℃~+125℃ Temperatura de almacenamiento: -55℃~+125℃ | ||
| Otro índice | Cable de acoplamiento: AFR-250, cable blanco 0,035 mm2 | ||
Dimensión del contornodel enchufe macho del conector Nano J55A con cable AFR-250 de 200 cm de longitud
Por favor, contáctenos para más detalles.
Aplicaciones:
Xi'an Elite Electronic es un fabricante confiable de conectores y adaptadores coaxiales de RF, conjuntos de cables, conectores Micro D, conectores Nano D, que presta servicios a la industria aeroespacial, de aviación, navegación, satélites, radar, comunicaciones, industria electrónica durante más de 22 años.
Personalización:
Servicios de personalización de productos para conectores Micro D:
Elite Electronic puede suministrar diferentes contactos como 12 pines, 24 pines, 35 pines, 39 pines, 41 pinesEmbalaje y envío:
Embalaje y envío del producto para Nano D ConectorConector de la serie:
El conector Nano D se empaqueta cuidadosamente para garantizar una entrega segura a nuestros clientes. Cada conector se coloca en espuma anticolisión y luego se empaqueta en una caja de cartón resistente para evitar cualquier daño durante el transporte.
Para el envío, utilizamos transportistas de confianza para entregar el producto a su puerta de manera oportuna. Nuestro equipo de embalaje pone mucho cuidado en la preparación de su pedido para el envío para garantizar que llegue en perfectas condiciones.
