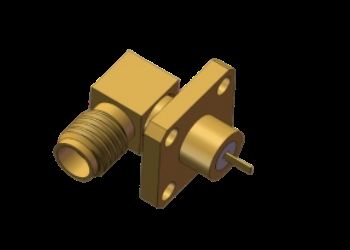

Ángulo derecho SSMA Jack Conector coaxial de RF femenino 4 agujeros montado en brida con microstrip plano para telecomunicaciones
|
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conectores RF SSMA | Estilo: | Ángulo recto |
|---|---|---|---|
| Modelo: | SSMA-KWFD18 | Rango de frecuencia: | 0,3MHz-18GHz |
| Impedancia: | 50Ω | Tensión nominal: | 250V |
| DWV: | 750V | Resistencia de aislamiento: | ≥5000MΩ |
| Director central: | Aleación de cobre, chapada en oro. | Conductor exterior: | Aleación de cobre, chapada en oro. |
| Método de montaje: | Montaje de brida de 4 orificios | Microbanda plana: | Tamaño plano 0,2×φ0,88 |
| Tornillo: | 10-36UNS-2 | Aisladores: | PTFE |
| Solicitud: | Satcom, Telecomunicaciones, Electrónica | ||
| Resaltar: | Conector de RF plano de micro-tiras,Conector coaxial de RF Jack SSMA,Conector RF montado en una brida de 4 agujeros |
||
Conector RF Microstrip Plano SSMA / Mini SMA de Montaje en Brida de 4 Orificios en Ángulo Recto Hasta 18 GHz
Especificaciones del Producto
| Artículos | Valor |
|---|---|
| Nombre del Producto | Conector Plano Microstrip Hembra SSMA en Ángulo Recto |
| Modelo | SSMA-KWFD18 |
| Rango de Frecuencia | 0.3MHz-18GHz |
| Impedancia | 50Ω |
| Voltaje Nominal | 250v |
| Voltaje de Prueba Dieléctrica (DWV) | 750V |
| Resistencia de Aislamiento | ≥5000MΩ |
| Conductor Central | Aleación de Cobre, Chapado en Oro |
| Conductor Exterior | Aleación de Cobre, Chapado en Oro |
| Método de Montaje | Montaje en Brida de 4 Orificios |
| Aislantes | PTFE |
| Muestras | En Stock, Disponible |
Descripción del Producto
Los conectores RF SSMA en Ángulo Recto son versiones compactas del estándar de interfaz SMA, aproximadamente un 70% más pequeños que los conectores SMA tradicionales. Estos conectores presentan:
- Tamaño compacto con amplio ancho de banda de frecuencia
- Rendimiento mecánico y eléctrico superior
- Alta fiabilidad en aplicaciones exigentes
- Conexión roscada (10-36UNF-2)
- Impedancia característica de 50Ω
- Operación de frecuencia hasta 30GHz
Dimensiones de Interfaz
Conectores RF SSMA en Ángulo Recto de Montaje en Brida de 4 Orificios con Dimensiones Planas Microstrip SSMA-KWFD18 (Unidad: mm).
Otros modelos de conectores RF SSMA en Ángulo Recto de Montaje en Brida de 4 Orificios de Acero Inoxidable: SSMA-KWFD61G
Aplicaciones
Ideal para la transmisión de señales de microondas de alta precisión en:
- Sistemas de comunicación por microondas
- Equipos de medición
- Aplicaciones aeroespaciales
- Sistemas de radar
- Campos de la electrónica
Embalaje y Envío
Embalaje: Cada conector RF SSMA en Ángulo Recto de Montaje en Brida de 4 Orificios se empaqueta cuidadosamente en cartones protectores para garantizar un tránsito seguro.
Envío: Utilizamos servicios de mensajería fiables con números de seguimiento proporcionados para todos los envíos.
Envío: Utilizamos servicios de mensajería fiables con números de seguimiento proporcionados para todos los envíos.
Nota: Para otros modelos de conectores en ángulo recto de montaje en brida similares, consulte nuestro catálogo. Si bien algunos modelos están en stock, todos pueden producirse rápidamente para satisfacer los requisitos del cliente.
