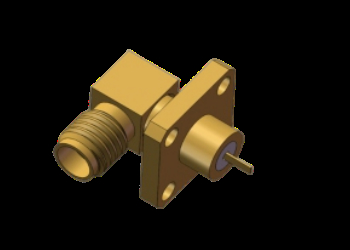

Ángulo derecho SSMA Jack / conector coaxial RF femenino 4 agujeros montado con brida, microstrip plano
|
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector femenino de microstrips RA SSMA | Modelo: | SSMA-KWFD18 |
|---|---|---|---|
| Rango de frecuencia: | 0.3MHz a 18GHz | Impedancia: | 50Ω |
| Voltaje nominal: | Las demás: | DWV: | Las demás: |
| Resistencia al aislamiento: | ≥5000MΩ | Director central: | Aleación de cobre, chapado en oro |
| Conductor exterior: | Aleación de cobre, chapado en oro | Método del soporte: | Montaje de brida de 4 orificios |
| Microstrip: | Tamaño plano 0.2 × φ0.88 | Tornillo: | 10-36UNS-2 |
| Aisladores: | Ptfe | ||
| Resaltar: | Conector de RF plano de micro-tiras,Conector coaxial de RF Jack SSMA,Conector RF montado en una brida de 4 agujeros |
||
Montaje de brida de 4 agujeros Ángulo recto SSMA / MINI SMA RF COAX Microstrip Flat Conector de hasta 18 GHz
Especificaciones del producto
| Elementos | Valor |
|---|---|
| Nombre del producto | Conector plano de microstrip femenino de RA SSMA |
| Modelo | SSMA-KWFD18 |
| Rango de frecuencia | 0.3MHz-18GHz |
| Impedancia | 50Ω |
| Voltaje nominal | 250V |
| DWV | 750V |
| Resistencia a aislamiento | ≥5000mΩ |
| Conductor central | Aleación de cobre, chapado en oro |
| Conductor externo | Aleación de cobre, chapado en oro |
| Método de montaje | Monte de brida de 4 agujeros |
| Aisladores | Ptfe |
| Muestras | En stock, disponible |
Descripción general del producto
Los conectores coaxiales RF de la serie SSMA de ángulo recto son versiones compactas del estándar de la interfaz SMA, aproximadamente el 70% del tamaño de los conectores SMA tradicionales. Estos conectores cuentan:
- Tamaño compacto con ancho de banda de frecuencia amplia
- Rendimiento mecánico y eléctrico superior
- Alta confiabilidad en las aplicaciones exigentes
- Conexión roscada (10-36UNF-2)
- Impedancia característica de 50Ω
- Operación de frecuencia de hasta 30 GHz
Dimensiones de la interfaz
SSMA Ángulo derecho de 4 agujeros Conectores de montaje de brida con dimensiones planas de microstrip SSMA-KWFD18 (Unidad: MM).
Otros modelos de acero inoxidable de 4 agujeros de montaje de brida de 4 orificios SSMA Modelos de conectores planos SSMA: SSMA-KWFD61G
Aplicaciones
Ideal para la transmisión de señal de microondas de alta precisión en:
- Sistemas de comunicación de microondas
- Equipo de medición
- Aplicaciones aeroespaciales
- Sistemas de radar
- Campos de electrónica
Embalaje y envío
Embalaje:Cada conector SSMA de ángulo recto de montura de brida de 4 orificios está cuidadosamente empaquetado en cartones protectores para garantizar un tránsito seguro. Envío:Utilizamos servicios de mensajería confiables con números de seguimiento proporcionados para todos los envíos.
Envío:Utilizamos servicios de mensajería confiables con números de seguimiento proporcionados para todos los envíos.Nota:Para otros modelos de conector de ángulo recto de montaje de brida similar, verifiqueNuestro catálogo. Mientras que algunos modelos están en stock, todos se pueden producir rápidamente para cumplir con los requisitos del cliente.
