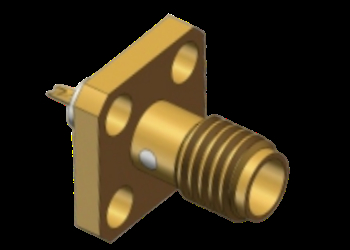

Conector coaxi de RF femenino SSMA recto 4 agujeros de montura de brida de micro cinta con copa de soldadura
|
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector microstrip hembra SSMA | Modelo: | SSMA-KFD14 |
|---|---|---|---|
| Rango de frecuencia: | 0.3MHz a 18GHz | Impedancia: | 50Ω |
| Voltagem nominal: | Las demás: | DWV: | Las demás: |
| Resistencia a aislamiento: | ≥ 5000MΩ | Director central: | Aleación de cobre, chapado en oro |
| Conductor exterior: | Aleación de cobre, chapado en oro | Método del soporte: | Montaje de brida de 4 orificios |
| Aisladores: | Ptfe | Nota: | Microcinta con Copa de Soldadura |
| Muestras: | En existencia, Disponible | ||
| Resaltar: | Conector Coaxi de RF de micro-tiras,Conector coaxi RF de la taza de soldadura |
||
Conector coaxial de RF SSMA / Mini SMA con 4 agujeros montado en una bridaMicrostripcon una superficie convexa de aislamiento hasta 18 GHz
Especificaciones del producto
| Las partidas | Valor |
|---|---|
| Nombre del producto | Conector de microstrips femenino SSMA |
| Modelo | Se aplicarán las siguientes medidas: |
| Rango de frecuencia | 0.3MHz a 18GHz |
| Impedancia | 50Ω |
| Voltagem nominal | Las demás: |
| VHS y VHS | Las demás: |
| Resistencia al aislamiento | ≥ 5000MΩ |
| El conductor central | Cobre de aleación, recubierto de oro |
| El conductor externo | Cobre de aleación, recubierto de oro |
| Método de montaje | 4 Montaje de brida de agujero |
| Las demás | PTFE |
| Muestras | En stock, disponible |
Resumen del producto
Los conectores coaxial RF de la serie SSMA son versiones compactas del estándar de interfaz SMA, aproximadamente el 70% del tamaño de los conectores SMA tradicionales.
- Tamaño compacto con ancho de banda de frecuencia amplio
- Rendimiento mecánico y eléctrico superior
- Alta fiabilidad en aplicaciones exigentes
- Conexión roscada (10-36UNF-2)
- Impedancia característica de 50Ω
- Funcionamiento con frecuencia de hasta 30 GHz
Dimensiones de la interfaz
Se aplicarán las siguientes medidas:Icrostrip con copa de soldaduraLas dimensiones
Dimensiones de contorno para el modelo SSMA-KFD14 (unidad: mm).
Otros modelos con copa de soldadura
Se aplicará el método de comprobación de las emisiones de gases de efecto invernadero.Icrostrip con copa de soldaduraLas dimensiones
Se aplicarán las siguientes medidas:Icrostrip con copa de soldaduraLas dimensiones
Nota: La Microstrip con copa de soldadura.
Aplicaciones
Ideal para la transmisión de señales de microondas de alta precisión en:
- Sistemas de comunicación de microondas
- Equipo de medición
- Aplicaciones en el sector aeroespacial
- Sistemas de radar
- Los campos electrónicos
Embalaje y envío
Embalaje:Cada conector de montaje de brida de la SSMA está cuidadosamente envasado en cajas de cartón de protección para garantizar un tránsito seguro. Envío:Utilizamos servicios de mensajería confiables con números de seguimiento proporcionados para todos los envíos.
Envío:Utilizamos servicios de mensajería confiables con números de seguimiento proporcionados para todos los envíos.Nota:Para otros modelos similares de conectores de montaje de brida, consulte nuestro catálogo.
