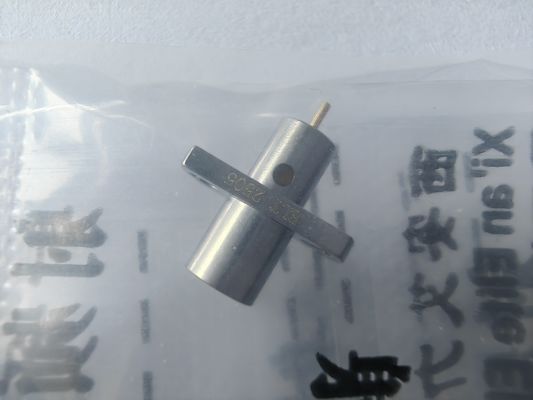

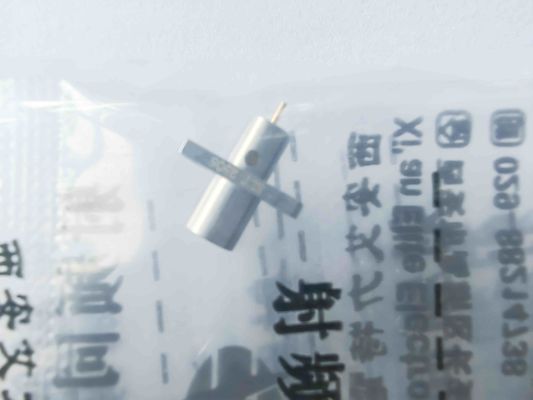

Conector Microstrip SMP Macho de Acero Inoxidable, Montaje de Brida de 2 Orificios, Detención Completa, con Frecuencia de hasta 18 GHz

Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz
Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz

Ampliación de imagen :  Conector Microstrip SMP Macho de Acero Inoxidable, Montaje de Brida de 2 Orificios, Detención Completa, con Frecuencia de hasta 18 GHz Mejor precio

Datos del producto:
Lugar de origen: Xi'an, China
Nombre de la marca: ELT
Certificación: ISO Certificates
Número de modelo: SMP-JFD30G-F
Pago y Envío Términos:
Cantidad de orden mínima: 50
Precio: Depending on the quantity
Detalles de empaquetado: 1 pieza/bolsa de plástico; 10 piezas/bolsa de plástico más grande; 100 piezas/cartón
Tiempo de entrega: 8-10 semanas después del pago
Condiciones de pago: T/T o LC
Capacidad de la fuente: como requisitos
Descripción detallada del producto
Nombre del producto: Conector RF SMP con brida de 2 orificios Modelo: SMP-JFD30G-F
Rango de frecuencia: 0,3 MHz-18 GHz, 40 GHz Alojamiento: Acero inoxidable, pasivación
Contactos: Aleación de cobre, palpado de oro Formulario de interfaz: Retén total
Inminencia: 50Ω Resistencia de aislamiento: >5000MΩ
DWV: 500V Estilo de montaje: Montaje de brida de 2 orificios
Aislante: PTFE Profundidad de compromiso: 2,79 mm
Temperatura: -55℃~+125℃ Existencias: No disponible
Contactos: Cobre de aleación, recubierto de oro Impedancia: 50Ω
Alojamiento: Acero inoxidable, Pasivación
Resaltar:

Plug masculino con detención total

,

SMP Conector masculino 2 agujeros

,

Conector de micro-tiras de retención completa SS

Descripción del producto:

El conector RF SMP es un conector coaxial RF subminiatura de tipo push-on diseñado para aplicaciones de alta frecuencia de hasta 40 GHz. Es conocido por su tamaño compacto y rendimiento confiable, lo que lo hace ideal para su uso en varios dispositivos electrónicos, sistemas, comunicaciones, satcom, radar, etc. para la conexión entre placas. Puede ahorrar un mayor espacio de montaje para realizar conexiones de placas de alta densidad. El conector RF SMP macho tiene tres estructuras: full detent, limited detent (también llamado semi detent, half detent) y smooth bore (incluyendo catcher's mitt).


Según la diferente aplicación de uso, el usuario puede elegir el conector RF SMP macho con diferentes estructuras. Cuando el usuario no necesita la inserción de frecuencia, puede elegir el full detent. El full detenttiene la máxima fuerza de retención de conexión, el mejor rendimiento de resistencia a la vibración y al impacto. Se utiliza comúnmente para la conexión de cables.


Cuando el usuario necesita muchas veces de inserción, puede usar el limited detent (también llamado semi detent, half detent).la fuerza de retención es media basadaen la estructura smooth bore. Se utiliza ampliamente para el ensamblaje de PCB y las conexiones de acoplamiento ciego.


Cuando el usuario necesita más o tiene que ensamblar muchos conectores SMP de placa a placa, puede elegir la estructura smooth bore. El smooth boretiene las mismas fuerzas de acoplamiento y desacoplamiento y permite desalineación axial y radial. A menudo se utiliza en conexiones de acoplamiento ciego.


La dimensión del contorno del conector macho SMP de acero inoxidable Full Detent (Unidad: mm):SMP-JFD30G-F

Para el macho de acero inoxidableConector SMP RFConector de montaje de brida de 2 orificios: serie SMP-JFD30G, también tenemos el tipo smooth bore SMP-JFD30G-S.

Conector Microstrip SMP Macho de Acero Inoxidable, Montaje de Brida de 2 Orificios, Detención Completa, con Frecuencia de hasta 18 GHz


Otros de acero inoxidableMachoConector SMP RFConector de montaje de brida de 2 orificiosModelo similar: Serie SMP-JFD

Conector Microstrip SMP Macho de Acero Inoxidable, Montaje de Brida de 2 Orificios, Detención Completa, con Frecuencia de hasta 18 GHz


Nota3: Profundidad de acoplamiento: 2,79 mm

Conector Microstrip SMP Macho de Acero Inoxidable, Montaje de Brida de 2 Orificios, Detención Completa, con Frecuencia de hasta 18 GHz

Nota1: Profundidad de acoplamiento: 2,79 mm

Conector Microstrip SMP Macho de Acero Inoxidable, Montaje de Brida de 2 Orificios, Detención Completa, con Frecuencia de hasta 18 GHz


Más productos, contáctenos libremente para el catálogo de productos sales3@xa-elite.com.cn

Aplicaciones:

Xi'an Elite Electronic es un fabricante líder de conectores y adaptadores RF, componentes de microondas/guía de ondas y ensamblajes de cables, que presta servicios en los campos aeroespacial, de aviación, de navegación, de satcom, de radar,comunicacionesdurante más de 23 años.

Conector Microstrip SMP Macho de Acero Inoxidable, Montaje de Brida de 2 Orificios, Detención Completa, con Frecuencia de hasta 18 GHz

Personalización:

Servicios de personalización de productos para conectores RF SMP:

Nombre de la marca:ELT

MOQ:200 piezas

Precio: Dependiendo de la cantidad

Por favor, envíenos el dibujo o los detalles y dejaremos que nuestro ingeniero organice la evaluación o le recomendaremos un modelo alternativo o le proporcionaremos nuestra solución.

Embalaje y envío:

Embalaje paraConector SMP RF:

1 pieza/bolsa de plástico pequeña

10 piezas/bolsa de plástico más grande

100 piezas/caja de cartón

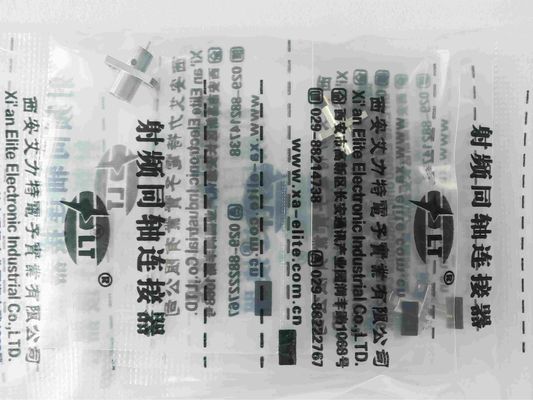

ElConector SMP RFse entrega de forma segura en una pequeña caja de cartón para garantizar su protección durante el envío. La caja está etiquetada con el nombre del producto y las especificaciones para una fácil identificación.

Conector Microstrip SMP Macho de Acero Inoxidable, Montaje de Brida de 2 Orificios, Detención Completa, con Frecuencia de hasta 18 GHz

Para el envío, el conector RF SMP se coloca en una caja de cartón. Suministraremos el número de seguimiento después del envío.
