Conector microstrip RA SMP macho semi-detent para montaje de soldadura de orificio pasante en PCB

Descripción del Producto:

Conector SMP es un conector de tipo acoplamiento a presión con una interfaz ultrapequeña, similar en escala al conector MMCX. Esto lo hace muy adecuado para el acoplamiento ciego de alta densidad, especialmente para aplicaciones que involucran placas de circuito impreso, chasis y gabinetes. Generalmente se utiliza en pares, nuestra solución para la conexión PCB de placa a placa, como conectores de detención completa/detención limitada + adaptadores en serie + conectores de orificio liso.

Según las diferentes fuerzas de retención de la conexión, los conectores SMP se dividen en tres tipos de interfaz: orificio liso, detención limitada y detención completa, cada uno de los cuales satisface diferentes necesidades de aplicación:

1) Interfaz de Orificio Liso: Este tipo ofrece la menor fuerza de retención de la conexión, lo que permite la desalineación axial y radial. Se utiliza comúnmente en conexiones de acoplamiento ciego o mediciones no precisas y tiene la vida útil más larga.

2) Interfaz de Detención Completa: Este tipo proporciona la mejor fuerza de retención de la conexión y la mejor resistencia a la vibración y los golpes. Debido a su dificultad para desconectarse una vez conectado, a pesar de su alta estabilidad, impacta significativamente la vida útil y la conveniencia del producto, con una vida útil de solo alrededor de 500 ciclos. A menudo se utiliza para conexiones de cable.

3) Interfaz de Detención Limitada: También conocida como interfaz semi-detención, combina las ventajas del orificio liso y la detención completa, ofreciendo una alta estabilidad de prueba y una vida útil más larga en comparación con la detención completa. Es adecuada para mediciones de precisión.

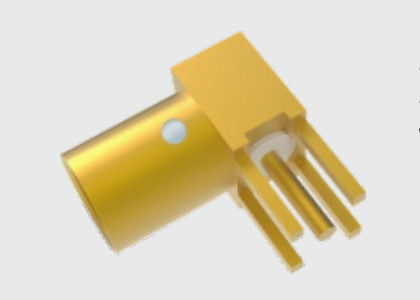

Conector SMP Macho en Ángulo Recto RA con Detención Limitada (Unidad: mm):SMP-JWHD37

OtrosConector SMP Macho RA con Detención Limitada o Orificio LisoModelo Similar:

Conector SMP Macho RA con Detención Limitada para Soldadura PCBModelo: SMP-JWFD22 & SMP-JWFD22-S

Conector SMP Macho RA con Detención Limitada para Montaje en BridaModelo: SMP-JWFD11

Para más productos, contáctenos libremente para el catálogo de productos sales3@xa-elite.com.cn

Aplicaciones:

Debido a los pines más cortos o incluso al diseño sin pines de los componentes SMP, la ruta eléctrica es más corta, lo que ayuda a mejorar la velocidad y la estabilidad de la transmisión de la señal, mejorando así el rendimiento general de los productos electrónicos. Los componentes SMP también tienen buena resistencia a la vibración y a los impactos, y una baja tasa de defectos en las juntas de soldadura. Esto hace que los productos soldados con SMP exhiban una excelente confiabilidad, mejorando la durabilidad general de los productos.

La tecnología de soldadura SMP se utiliza ampliamente en comunicaciones, electrónica de consumo, computadoras, electrónica automotriz, control industrial y campos aeroespaciales. En estas áreas, la tecnología SMP juega un papel insustituible, impulsando la miniaturización y el desarrollo de alto rendimiento de los productos electrónicos.

Personalización:

Servicios de Personalización de Productos para Conectores RF SMP:

Marca: ELT

Precio: Dependiendo de la cantidad

Por favor, envíenos el dibujo y dejaremos que nuestro ingeniero organice la evaluación o le recomendaremos el modelo alternativo.

Embalaje y Envío:

Embalaje y Envío del Producto para el Conector RF SMP:

El conector RF SMP viene empaquetado de forma segura en una pequeña caja de cartón para garantizar su protección durante el envío. La caja está etiquetada con el nombre del producto y las especificaciones para una fácil identificación.

Para el envío, el conector RF SMP se coloca en un sobre o caja acolchada, según la cantidad solicitada. Luego se sella y se etiqueta con la dirección de envío y la información de seguimiento para una entrega eficiente.
