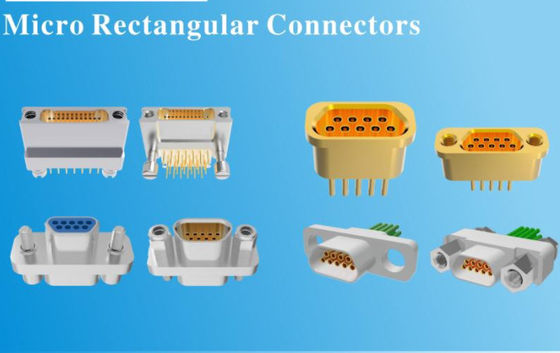

Conectores de contacto de soldadura Micro D de enchufe masculino con 9,15, 21, 25, 31, 37, 51, 66, 74,100 Contactos
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Director central: | Cobre de aleación, recubierto de oro | Conductor exterior: | Alquitrán de aluminio |
|---|---|---|---|
| Cable de apareamiento: | AFR-250, alambre blanco 0.1 ~ 0.15mm2 | Sexo de contacto: | enchufe masculino |
| Resistencia al aislamiento: | ≥ 5000MΩ | DWV: | Las demás: |
| Contacto/Pin: | 15 pines | Dieléctrico aislante: | PBT |
| Tipo de terminación: | El soldar | ||
| Resaltar: | Conectores de enchufe Micro D de 37 contactos,Conectores de enchufe Micro D de 100 contactos |
||
Descripción del producto:
Los productos de la serie J30J son equivalentes a la serie MDM estadounidense, y el número de contactos incluye: 9, 15, 21, 25, 31, 37, 51, 66, 100.
Utilizando alfileres elásticos de alambre retorcido (alfileres retorcidos) con alta densidad de contacto, adecuados para el área de sección transversal del núcleo de alambre de 0,1 mm2 a 0,15 mm2.
El conductor externo: Aleación de aluminio,Las demás partidas
Conducción central: aleación de cobre, chapa de oro
El espacio de contacto: 0,05' / 1,27 mm
Elite Electronic tiene principalmente tres tipos de conectores Micro D utilizados para el contacto de crimping, contacto de soldadura, placa de impresión.
Parámetros técnicos:
| El conductor externo | Alquitrán de aluminio |
| El conductor central | Cobre de aleación, recubierto de oro |
| VHS y VHS | Las demás: |
| Cable de apareamiento | AFR-250, alambre blanco 0.1 ~ 0.15mm2 |
| Contacto/Pin | 15 pines |
| Accesorios para el apareamiento | P, P0, P2, P3, P4, P5, P7, P8, P9, P10, P11, P14 |
| Sexo de contacto | Enchufe masculino |
| Temperatura de funcionamiento/almacenamiento | -55°C~+125°C |
| Dieléctrico aislante | PBT |
Dimensión de contornode conector masculinoConector Micro Dcon copa de soldadura: (unidad en mm)
Aplicaciones:
El conector de la serie ELT J30J, es un producto versátil y fiable adecuado para una amplia gama de aplicaciones.Este conector es ideal para varias ocasiones y escenarios.
Se utiliza ampliamente en la industria aeroespacial, la aviación, la navegación por satélite, el radar, la comunicación, el diseño de IA, la electrónica.
Personalización:
Servicios de personalización de conectores de la serie J30J
Por favor, póngase en contacto con nosotros directamente para que podamos organizar la evaluación por nuestro departamento técnico.
Embalaje y envío:
Embalaje y envío de los conectores de la serie J30J/ Micro D:
El conector de la serie J30J está cuidadosamente empaquetado para garantizar una entrega segura.Cada conector se coloca en un paquete de protección y luego se encierra en una caja de cartón resistente para evitar cualquier daño durante el envío.
Para el envío, utilizamos transportistas de confianza para entregar su pedido de forma segura y a tiempo.Su conector de la serie J30J será enviado con la información de seguimiento proporcionada para que pueda monitorear su viaje a su puerta.
