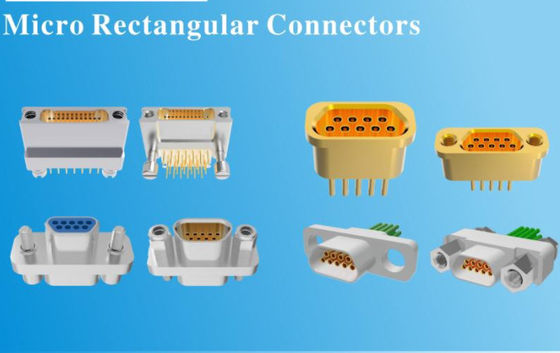

Conector de la serie J30J, conector masculino, conector de soldadura Micro D, contacto con 9,15, 21, 25, 31, 37, 51, 66, 74,100 Contactos
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conectores de la serie J30J | Otro nombre: | Conectores micro D |
|---|---|---|---|
| Cable de apareamiento: | AFR-250, alambre blanco 0.1 ~ 0.15mm2 | Director central: | Cobre de aleación, recubierto de oro |
| Conductor exterior: | Alquitrán de aluminio | Contacto Género: | enchufe masculino |
| Resistencia de aislamiento: | ≥5000MΩ | DWV: | Las demás: |
| Contacto/Pin: | 15 pines | Aislamiento Dieléctrico: | PBT |
| Tipo de terminación: | Taza de la soldadura | Hardware: | tipo L |
| Resaltar: | Conectores de enchufe Micro D de 37 contactos,Conectores de enchufe Micro D de 100 contactos |
||
Descripción del producto:
Los productos de conectores de la serie J30J equivalen a la serie MDM estadounidense, y el número de contactos incluye: 9, 15, 21, 25, 31, 37, 51, 66, 100.
Utiliza pines elásticos de alambre trenzado (pines de torsión) con alta densidad de contacto, adecuados para un área de sección transversal del núcleo del cable de 0.1 mm² a 0.15 mm².
Conductor exterior: Aleación de aluminio, Niquelado
Conductor central: Aleación de cobre, Chapado en oro
Espaciado de contactos: 0.05'' / 1.27mm
Elite Electronics tiene principalmente tres tipos de conectores Micro D utilizados para contactos de crimpado, contactos de soldadura y placas de circuito impreso.
Parámetros técnicos:
| Conductor exterior | Aleación de aluminio, Niquelado |
| Conductor central | Aleación de cobre, Chapado en oro |
| DWV | 800V |
| Cable de acoplamiento | AFR-250, Cable blanco 0.1~0.15mm2 |
| Contacto/Pin | 15 pines |
| Género del contacto | Enchufe macho |
| Temperatura de operación/almacenamiento | -55°C~+125°C |
| Dieléctrico de aislamiento | PBT |
| Socket de acoplamiento | J30J-15ZKP-Longitud del cable |
Dimensión del contorno del enchufe macho Conector Micro D con casquillo de soldadura: (Unidad mm)
Aplicaciones:
El conector de la serie ELT J30J es un producto versátil y fiable adecuado para una amplia gama de aplicaciones. Con su diseño y construcción de alta calidad, este conector es ideal para diversas ocasiones y escenarios.
Se utiliza ampliamente en aeroespacial, aviación, navegación, satélite, radar, comunicación, diseño de IA, electrónica.
Personalización:
Servicios de personalización de conectores de la serie J30J
Por favor, contáctenos directamente para que podamos organizar la evaluación por parte de nuestro Departamento Técnico.
Embalaje y envío:
Embalaje y envío para conectores de la serie J30J / conectores Micro D:
El conector de la serie J30J se empaqueta cuidadosamente para garantizar una entrega segura. Cada conector de la serie J30J se coloca en un paquete protector y luego se encierra en una caja de cartón resistente para evitar cualquier daño durante el envío.
Para el envío, utilizamos transportistas de confianza para entregar su pedido de forma segura y a tiempo. Su conector de la serie J30J se enviará con información de seguimiento proporcionada para que pueda supervisar su viaje hasta su puerta.
