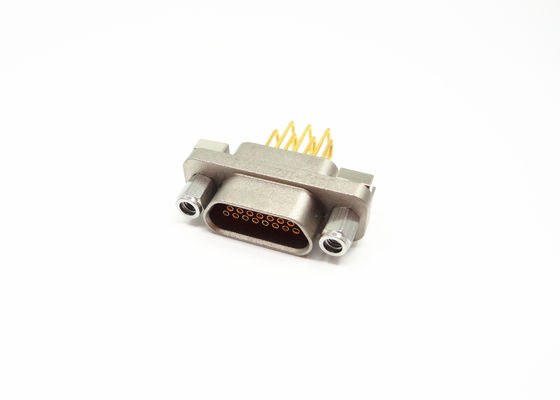

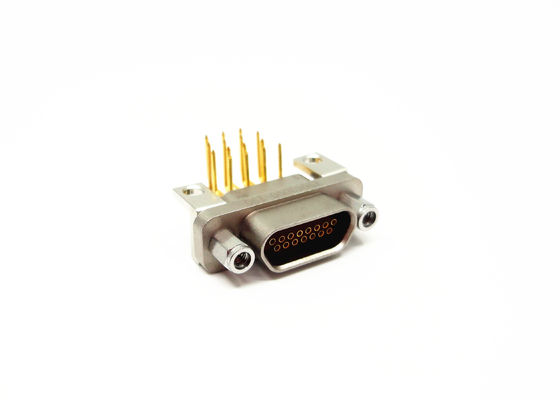

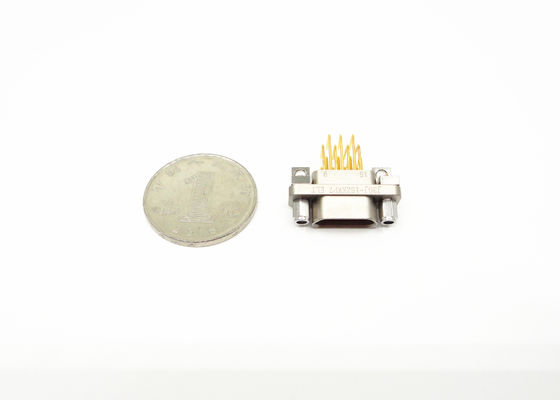

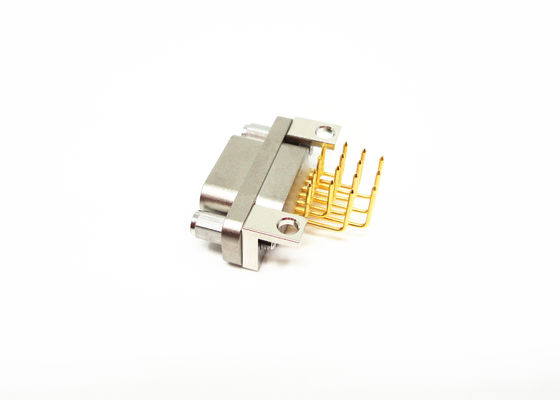

Conductor central dorado 15 contactos distancia de paso 2.54 x 2.54 J30J Conectores Micro D utilizados para conexión de PCB de ángulo recto

Gold Plated Center Conductor 15 Contacts Pitch Distance 2.54 x 2.54 J30J Micro D Connectors Used for Right Angle PCB Connect
Gold Plated Center Conductor 15 Contacts Pitch Distance 2.54 x 2.54 J30J Micro D Connectors Used for Right Angle PCB Connect Gold Plated Center Conductor 15 Contacts Pitch Distance 2.54 x 2.54 J30J Micro D Connectors Used for Right Angle PCB Connect Gold Plated Center Conductor 15 Contacts Pitch Distance 2.54 x 2.54 J30J Micro D Connectors Used for Right Angle PCB Connect Gold Plated Center Conductor 15 Contacts Pitch Distance 2.54 x 2.54 J30J Micro D Connectors Used for Right Angle PCB Connect

Ampliación de imagen :  Conductor central dorado 15 contactos distancia de paso 2.54 x 2.54 J30J Conectores Micro D utilizados para conexión de PCB de ángulo recto Mejor precio

Datos del producto:
Place of Origin: Xi'an, China
Nombre de la marca: ELT
Certificación: ISO Certificates
Número de modelo: El número de unidades de seguridad de la aeronave es el siguiente:
Pago y Envío Términos:
Minimum Order Quantity: 100
Precio: Depending on the quantity
Packaging Details: Carton
Delivery Time: 5-7 working days for stocked quantity
Payment Terms: T/T or LC
Supply Ability: As requirements
Contacto
Descripción detallada del producto
Director central: Cobre de aleación, recubierto de oro Conductor externo: Alquitrán de aluminio
Dieléctrico aislante: PBT DWV: Las demás:
Distancia de la cuadrícula: 2.54 por 2.54 Resistencia de aislamiento: ≥5000mΩ
Temperatura de funcionamiento: -55°C~+125°C Cable de apareamiento: AFR-250, alambre blanco 0.1 ~ 0.15mm2
Contacto Género: Encabezado femenino Accesorios de bloqueo: P7
Resaltar:

Conectores Micro D con conductor central

,

15 Contactos Conectores Micro D

,

Conectores de micro D para PCB Connect

Descripción del producto:

El conector de la serie J30J es un conector Micro D de alta calidad diseñado para diversas aplicaciones que requieren conexiones confiables y seguras. Con una construcción duradera y características avanzadas, este conector es ideal para entornos exigentes donde el rendimiento es crucial.



El conector Elite Electronic J30J tiene 9 pines, 15 pines, 21 pines, 25 pines, 31 pines, 37 pines, 51 pines, el conector de la serie J30J es una solución versátil para aplicaciones que requieren un conector de alta densidad con un diseño rectangular. La configuración de pines permite la transmisión de múltiples señales o flujos de datos, lo que lo hace ideal para necesidades de conectividad complejas.



Ya sea que se utilice en equipos industriales, sistemas aeroespaciales, dispositivos médicos u otras aplicaciones críticas, el conector de la serie J30J ofrece una solución de conexión robusta y confiable. Su tamaño compacto y su rendimiento confiable lo convierten en la opción preferida para ingenieros y diseñadores que buscan un conector Micro D confiable para sus proyectos.

Características:

  • Conductor central: Fabricado con aleación de cobre con chapado en oro, lo que garantiza una excelente conductividad y resistencia a la corrosión.
  • Resistencia de aislamiento: Cumple con el estándar de ≥5000MΩ, proporcionando un aislamiento confiable para evitar interferencias de señal.
  • Accesorios de acoplamiento: Compatible con una amplia gama de accesorios que incluyen P, P0, P2, P3, P4, P5, P7, P8, P9, P10, P11 y P14, ofreciendo versatilidad en las opciones de conectividad.
  • DWV: Soporta hasta 800V de voltaje de resistencia dieléctrica, lo que garantiza la seguridad y confiabilidad en aplicaciones de alto voltaje.

Parámetros técnicos:

Contacto/Pin 15 pines
Resistencia de aislamiento ≥5000MΩ
Género del contacto Zócalo hembra
DWV 800V
Dieléctrico de aislamiento PBT
Conductor exterior Aleación de aluminio, niquelado
Conductor central Aleación de cobre, chapado en oro
Temperatura de funcionamiento/almacenamiento -55℃~+125℃
Distancia entre pasos 2.54 x 2.54
Tipo de terminación Contacto PCB en ángulo recto



Dimensión del contorno de los conectores Micro D J30J de 15 pines Contacto PCB en ángulo recto



Conductor central dorado 15 contactos distancia de paso 2.54 x 2.54 J30J Conectores Micro D utilizados para conexión de PCB de ángulo recto 0



Los accesorios P7:

El tipo P7 solo es adecuado para la instalación desde la placa frontal del contacto en ángulo recto para PCB.
Conductor central dorado 15 contactos distancia de paso 2.54 x 2.54 J30J Conectores Micro D utilizados para conexión de PCB de ángulo recto 1

Aplicaciones:

Aplicaciones:

- Aviónica, radares
- Misiles y sistemas de guía
- Equipos a bordo
- Sistemas de telecomunicaciones
- Sistemas de navegación
- Centros de investigación

- Placa a cable
- Aplicaciones médicas
- Montaje en superficie (SMT) Placa a cable

Conductor central dorado 15 contactos distancia de paso 2.54 x 2.54 J30J Conectores Micro D utilizados para conexión de PCB de ángulo recto 2

Embalaje y envío:

Embalaje del producto:

El conector de la serie J30J se empaqueta cuidadosamente en una caja de cartón resistente para garantizar su entrega segura. El conector está envuelto en plástico de burbujas protector para evitar cualquier daño durante el transporte.

Conductor central dorado 15 contactos distancia de paso 2.54 x 2.54 J30J Conectores Micro D utilizados para conexión de PCB de ángulo recto 3

Información de envío:

Una vez que se realiza su pedido, para los productos en stock, el conector de la serie J30J se enviará dentro de 5-10 días hábiles. Ofrecemos opciones de envío estándar con información de seguimiento proporcionada.
