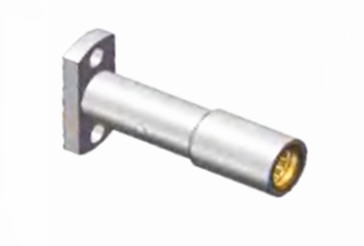

SBMA Conector coaxial RF de acero inoxidable de brida femenina de 2 agujeros con microstrip
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | SBMA RF Conector | El revestimiento: | Niquele/oro plateado |
|---|---|---|---|
| Durabilidad: | 500 ciclos | Material de contacto: | Latón, BeCu |
| El material: | Acero inoxidable | Norma de diseño:: | IEC 1169-33 |
| El tipo: | Es recto. | Sexo: | Mujeres |
| Resaltar: | Conector coaxial RF de 2 agujeros con brida,Conector coaxial de microfibra RF,Conector coaxial RF de acero inoxidable |
||
SBMA Conector coaxial RF de acero inoxidable de brida femenina de 2 agujeros con microstrip
La serie SBMA representa una versión reducida de los conectores coaxales de la serie BMA y también funciona como conectores ciegos.Ofrecen la ventaja de un ancho de banda excelente y un factor de forma compacto, por lo que son adecuados para las necesidades de miniaturización y modularización de los dispositivos de microondas.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50 ohmios | |
| Rango de frecuencia | CC~40 GHz | |
| Válvulas de tensión | 170 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 500 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 2000 MOhm | |
| Resistencia de contacto | El conductor externo | El valor de la ayuda será igual o superior a: |
| Conducción central | Se trata de los siguientes elementos: | |
| VSMR | No más1.25 | |
| Pérdida de inserción | ≤ 0,30 dB | |

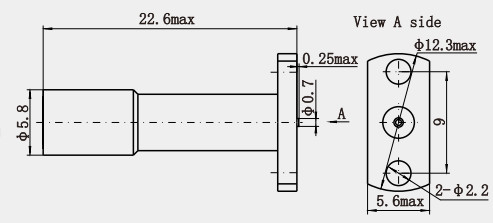

Detalle del producto
| Características materiales y mecánicas | |||
| El conductor central | Hombre / enchufe | Las demás | con un contenido de aluminio superior a 10 ppm |
| Mujer/Socket | de bronce Sn-P | con un contenido de aluminio superior a 10 ppm | |
| Contacto de resistencia | De metal de hierro o de acero | Las demás: | |
| Conchas / Casas | Latón, acero inoxidable | Las demás: | |
| Las demás | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 0.6N máximo |
| Fuerza de desacoplamiento | 0.6 N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -65 a +165 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |
Características:
1• Amplio rango de temperaturas: puede funcionar normalmente en el rango de temperaturas de -55°C a +125°C e incluso algunos productos pueden soportar temperaturas más altas,con un valor de transmisión superior a 20 W,, el rango de temperatura de hasta -55 ~ +125 °C, que puede adaptarse a una variedad de condiciones ambientales adversas.
2. Buen rendimiento a prueba de agua y polvo: algunos conectores SBMA tienen un cierto grado de capacidad a prueba de agua y polvo para evitar la humedad,polvo y otras sustancias externas en el interior del conector, afectando su rendimiento y su vida útil.
Aplicación:
1Sistema de comunicación de la aeronave: el sistema de comunicación de la aeronave debe utilizar conectores de alto rendimiento para garantizar la estabilidad y fiabilidad de la transmisión de la señal.las características de miniaturización y ligereza de los conectores SBMA los hacen adecuados para el entorno de espacio limitado en la aeronave;, y pueden conectarse al sistema de navegación de la aeronave, sistema de comunicación, sistema de radar, etc., para garantizar la seguridad del vuelo de la aeronave y la comunicación sin problemas.
2Sistema de comunicación por satélite: El sistema de comunicación en el satélite es clave para el funcionamiento normal del satélite, en el que el conector SBMA juega un papel importante.Puede conectar todo tipo de equipos de comunicación en el satélite., realizar la comunicación entre el satélite y la estación terrestre y otros satélites, y garantizar la transmisión de datos y la función de comunicación del satélite para jugar normalmente.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
