500 ciclos Durabilidad BMA Conector coaxial RF femenino de acero inoxidable con estándar de diseño de microstrip IEC 1169-33
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector RF BMA | El revestimiento: | Niquele/oro plateado |
|---|---|---|---|
| Durabilidad: | 500 ciclos | Material de contacto: | Latón, BeCu |
| El material: | Acero inoxidable | Norma de diseño:: | IEC 1169-33 |
| El tipo: | Es recto. | Sexo: | Mujeres |
| Resaltar: | Conector coaxial de RF según la norma IEC 1169-33,Durabilidad de 500 ciclos Conector coaxial RF,Diseño de microstripe Conector coaxial RF |
||

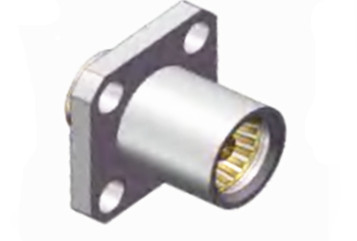

BMA Conector coaxial de acero inoxidable de RF femenino con microstrip
Los conectores de la serie BMA, desarrollados y fabricados de acuerdo con las normas IEC1169-33, cuentan con un nuevo diseño de placa de resorte que garantiza un contacto confiable y propiedades eléctricas mejoradas.Estos conectores ofrecen la ventaja única de la capacidad de flotación axial y radial, junto con un espacio mínimo entre cada punto de conexión y una estructura ligera, lo que los hace ideales para aplicaciones de acoplamiento ciego dentro del chasis y los gabinetes.Ampliamente utilizado en conexiones modulares para tales conjuntos, la serie BMA es intercambiable con sus homólogos internacionales, lo que facilita la rápida fijación y desmontaje.Se utilizan con frecuencia para establecer conexiones de cables coaxial en dispositivos e instrumentos de radio.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50 ohm | |
| Rango de frecuencia | CC~18 GHz | |
| Válvulas de tensión | 250 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 1000 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 5000 MOhm | |
| Resistencia de contacto | El conductor externo | ≤ 2,0 mOhm |
| Conducción central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |

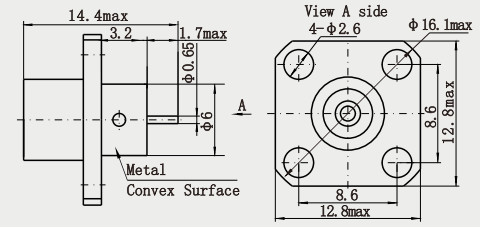

Detalle del producto
| Características materiales y mecánicas | |||
| El conductor central | Hombre / enchufe | Las demás | con un contenido de aluminio superior a 10 ppm |
| Mujer/Socket | de bronce Sn-P | con un contenido de aluminio superior a 10 ppm | |
| Contacto de resistencia | De metal de hierro o de acero | Las demás: | |
| Conchas / Casas | De acero inoxidable | Las demás: | |
| Las demás | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 0.6N máximo |
| Fuerza de desacoplamiento | 0.6 N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -55 a +155 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |
Características:
1Conexión ciega deslizante: este tipo de conexión no sólo es conveniente y rápida, sino que también evita las molestias y problemas que pueden ocasionarse por las conexiones roscadas,como la dificultad de apretar los hilos en un espacio estrecho, etc., y al mismo tiempo, reduce el riesgo de conexiones poco fiables debido al desgaste o aflojamiento del hilo.
2- Alto grado de estandarización: los conectores BMA cumplen las normas y estándares internacionales pertinentes para el diseño y la producción,garantizar una buena intercambiabilidad y compatibilidad entre los conectores BMA fabricados por diferentes fabricantes, lo que favorece la versatilidad y la interoperabilidad de los productos.
Aplicación:
Instrumentos de ensayo y medición
1Analista de espectro: se utiliza para medir las características espectrales de las señales,sus puertos de entrada y salida deben utilizar conectores RF coaxial para conectar el equipo bajo los cables de ensayo y pruebaLos conectores coaxales de micro-tiras RF femeninas BMA pueden proporcionar una buena coincidencia de señal y una baja pérdida, para mejorar la precisión de medición del analizador de espectro.
2Analista de red vectorial: los analizadores de red vectorial se utilizan para medir parámetros de red, como parámetros de dispersión, impedancia, etc.y requieren un conector coaxial de RF para conectar la red sometida a ensayo al instrumento de ensayoLos conectores coaxiles de micro-tiras RF femeninas BMA proporcionan una transmisión de señal estable y resultados de medición precisos.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
