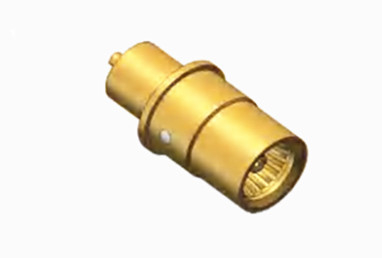

BMA Conector coaxial RF de alto rendimiento femenino recto con microstrip
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Resaltar: | Conector coaxial de RF recto femenino,Conector coaxial RF de alto rendimiento,Conector coaxial de microfibra RF |
||
BMA Conector coaxial RF de alto rendimiento femenino recto con microstrip
La serie BMA constituye una categoría de conectores ciegos, diseñados y fabricados meticulosamente de acuerdo con las normas IEC1169-33.Estos conectores aseguran un contacto constante y muestran atributos eléctricos excepcionalesUna ventaja notable reside en su capacidad para flotar tanto axial como radial, junto con el mínimo espacio de apareamiento requerido y un diseño ligero.que los hace ideales para su aplicación en el acoplamiento ciego de gabinetes de chasisAmpliamente utilizados en la conectividad de módulos dentro de los gabinetes del chasis, los conectores BMA ofrecen intercambiabilidad con sus homólogos internacionales del mismo tipo.Facilitar la rápida participación y retiradaSon expertos en el establecimiento de conexiones para cables coaxiles en equipos e instrumentos de radio.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50 ohmios | |
| Rango de frecuencia | CC~18 GHz | |
| Válvulas de tensión | 250 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 1000 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 5000 MOhm | |
| Resistencia de contacto | El conductor externo | ≤ 2oAX2mOhm |
| Conducción central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |

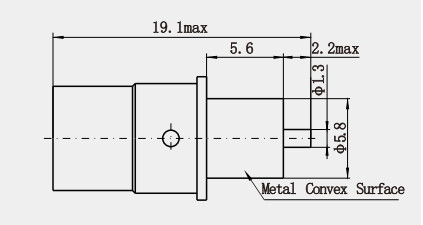

Detalle del producto
| Características materiales y mecánicas | |||
| El conductor central | Hombre / enchufe | Las demás | con un contenido de aluminio superior a 10 ppm |
| Mujer/Socket | de bronce Sn-P | con un contenido de aluminio superior a 10 ppm | |
| Contacto de resistencia | De metal de hierro o de acero | Las demás: | |
| Conchas / Casas | Latón, acero inoxidable | Las demás: | |
| Las demás | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 0.6N máximo |
| Fuerza de desacoplamiento | 0.6 N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -55 a +155 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |
Características:
1Fácil de conectar: La interfaz de conector BMA adopta la interfaz de aire, que se puede conectar y desconectar rápidamente sin usar herramientas, mejorando la eficiencia del trabajo.
2Amplia gama de aplicaciones: los conectores BMA se utilizan ampliamente en diversas interconexiones en productos completos modularizados, como paneles de alta velocidad y planos de fondo,sistemas de señalización digital de alta velocidad, sistemas de radar de matriz en fase, planos de fondo de RF y conjuntos de planos de fondo, y así sucesivamente.
3. Muy personalizable: De acuerdo con los diferentes requisitos de aplicación, los conectores BMA se pueden personalizar con diferentes métodos de instalación y longitudes de cable para satisfacer los requisitos de uso específicos.
Aplicación:
1Equipo electrónico de contramedidas:
En el sistema electrónico de contramedidas, se utiliza para conectar varios reconocimiento,Equipo de bloqueo y anti-bloqueo para garantizar que el sistema pueda funcionar normalmente en un entorno electromagnético complejo y mejorar el efecto y la capacidad de las contramedidas electrónicas.
2Instrumentos de ensayo y medición:
En los instrumentos de ensayo de RF, los conectores BMA pueden utilizarse para conectar el equipo de ensayo y los instrumentos de ensayo, como los analizadores de redes vectoriales, los analizadores de espectro, etc.para garantizar la transmisión precisa de las señales de ensayo y la exactitud de los resultados de mediciónSus excelentes propiedades eléctricas y mecánicas pueden satisfacer las necesidades de ensayos de alta precisión.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
