BMA Conector coaxial RF de montaje de brida de carcasa de acero inoxidable femenino
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Resaltar: | Conector coaxial RF montado en la brida |
||

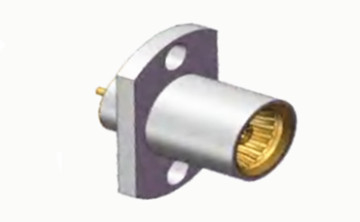

BMA Conector coaxial RF de montaje de brida de carcasa de acero inoxidable femenino
La serie BMA constituye una categoría de conectores mate ciegos, elaborados meticulosamente de acuerdo con la norma IEC1169-33.Estos conectores aseguran un contacto confiable y exhiben propiedades eléctricas mejoradasUn beneficio clave de este conector radica en su capacidad para flotar tanto axial como radial, junto con un espacio mínimo entre los conectores individuales y una naturaleza ligera.que lo hace adecuado para aplicaciones de acoplamiento ciego dentro de los gabinetes del chasisAmpliamente utilizada en conexiones modulares para el ensamblaje de gabinetes de chasis, la serie BMA ofrece intercambiabilidad con sus contrapartes internacionales, facilitando la rápida participación y desactivación.Son frecuentes en la conexión de cables coaxial dentro de equipos y instrumentos de radio.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50 ohm | |
| Rango de frecuencia | CC~18 GHz | |
| Válvulas de tensión | 250 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 1000 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 5000 MOhm | |
| Resistencia de contacto | El conductor externo | ≤ 2,0 mOhm |
| Conducción central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |

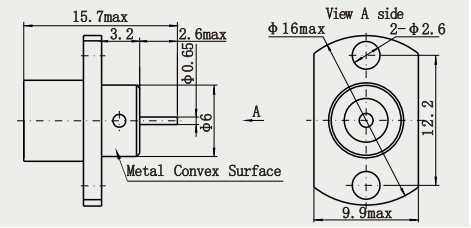

Detalle del producto
| Características materiales y mecánicas | |||
| El conductor central | Hombre / enchufe | Las demás | con un contenido de aluminio superior a 10 ppm |
| Mujer/Socket | de bronce Sn-P | con un contenido de aluminio superior a 10 ppm | |
| Contacto de resistencia | De metal de hierro o de acero | Las demás: | |
| Conchas / Casas | De acero inoxidable | Las demás: | |
| Las demás | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 0.6N máximo |
| Fuerza de desacoplamiento | 0.6 N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -55 a +155 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |
Características:
1Durabilidad: larga vida mecánica, generalmente puede soportar un mínimo de 500 veces el número de enchufes y desconexiones, algunos productos de alta calidad con una mayor durabilidad.
2Tamaño compacto: el conector BMA es un conector de empuje en miniatura, de tamaño compacto, adecuado para equipos con espacio limitado.
Adaptabilidad al medio ambiente
3• Rango de temperatura: capaz de trabajar en un amplio rango de temperatura, generalmente de -55°C a +125°C, o incluso un rango de temperatura más amplio, puede adaptarse a una variedad de condiciones ambientales adversas.
4- Resistencia a las vibraciones y a los golpes: buena resistencia a las vibraciones y a los golpes, en condiciones de vibraciones severas y temperaturas extremas, puede mantener un rendimiento de conexión estable,adecuado para el sector aeroespacial, y otros campos.
Aplicación:
1Instrumentos de ensayo y medición: se utilizan comúnmente para conectar instrumentos de ensayo y equipos bajo ensayo, como analizadores de redes vectoriales, analizadores de espectro, generadores de señal, etc.En estos equipos de ensayo y medición, los conectores femeninos de microstrip BMA pueden proporcionar una conexión de señal precisa para garantizar la exactitud y fiabilidad de los resultados de los ensayos.
2Otros campos: También tiene una amplia gama de aplicaciones en algunos dispositivos electrónicos miniaturizados y componentes de microondas.filtros y otros dispositivos de microondas, se utilizan para conectar diferentes módulos de circuito para realizar el procesamiento y transmisión de señales de microondas.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
