Conector coaxial RF hermético recto de alto rendimiento para aplicaciones de PCB
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de TNC RF | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Durabilidad: | 500 ciclos |
| Material de contacto: | Latón, BeCu | El material: | Las demás |
| Norma de diseño:: | Se aplican los siguientes requisitos: | El tipo: | Es recto. |
| Resaltar: | Conector coaxial RF hermético recto,Aplicaciones de PCB Conector coaxial RF |
||

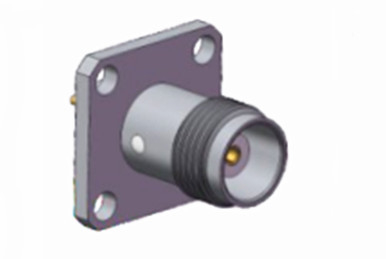

Conector coaxial RF hermético recto de alto rendimiento para aplicaciones de PCB
La serie TNC representa una evolución roscada del conector BNC, caracterizada por su característica de acoplamiento de rosca de tornillo.y conectores a prueba de agua ofrecen una impedancia y función uniforme de 50 ohms en todo el espectro de CC a 11 GHzExisten dos variantes del conector TNC: polaridad estándar y polaridad inversa.que pueden no coincidir con el rendimiento de productos industriales o de calidad superiorLos conectores TNC se emplean comúnmente en conexiones de antena y encuentran aplicaciones extensas en aviónica, comunicaciones y varios campos industriales.También se puede acceder a las versiones de polaridad inversa y 75 ohms del conector TNC.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Válvulas de tensión
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -30 a +70 grados C |

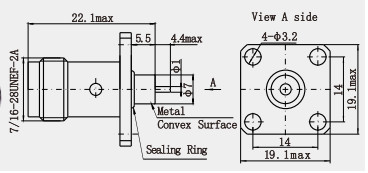

Dibujo detallado
Características:
Adaptabilidad al medio ambiente
Materiales de alta calidad: por lo general hechos de latón o acero inoxidable, la superficie puede estar cubierta de níquel o de oro para mejorar la resistencia a la corrosión y prolongar la vida útil,Algunos conectores también son resistentes al agua., a prueba de polvo y otras propiedades, adecuadas para ambientes exteriores o hostiles.
Amplio rango de temperatura: el rango de temperatura de trabajo suele ser amplio, por ejemplo, algunos conectores pueden funcionar normalmente en el rango de temperatura de -65 °C a +165 °C,para satisfacer las necesidades de uso en diferentes entornos.
Aplicación:
1- Campo de posicionamiento y monitoreo
Antenna de medición de navegación por satélite: en muchos escenarios al aire libre, como el mapeo geodésico, la topografía oceánica, el monitoreo sísmico, el monitoreo de la deformación del puente, etc.,el conector TNC conecta la antena de medición de navegación por satélite con dispositivos externos, transmite señales inalámbricas y suministra energía, y puede realizar mediciones y posicionamiento de precisión a nivel de centímetros.
2El campo aeroespacial
Sistema de control de la aviación: se utiliza para la conexión de equipos de radio relacionados para garantizar la exactitud y fiabilidad de la comunicación de la aviación.para garantizar el vuelo seguro de las aeronaves y el control del tráfico aéreo sin problemas.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
