Conector coaxial de RF niquelado de mujer a mujer
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de TNC RF | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Norma de diseño: | Se aplican los siguientes requisitos: |
| Material de contacto: | Latón, BeCu | Durabilidad: | 500 ciclos |
| El tipo: | Es recto. | Aplicación: | RF |
| Sexo: | femenino a femenino | ||
| Resaltar: | conector coaxial recto del rf,Conector coaxial femenino del RF,Conector coaxial niquelado del RF |
||

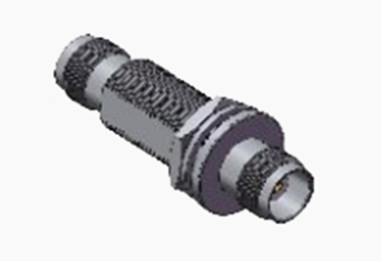

Conector coaxial de RF niquelado de mujer a mujer
El producto de la serie TNC es una variante roscada del conector BNC, que se distingue por su mecanismo de acoplamiento de rosca.las unidades impermeables mantienen una impedancia constante de 50 Ohm y funcionan dentro del rango de frecuencia de CC a 11 GHzHay dos tipos principales de conectores TNC: polaridad estándar y polaridad inversa.Estos conectores rentables son adecuados para diversas aplicaciones comerciales a pesar de que su rendimiento no cumple con los estándares industriales o de alta calidad.Los conectores TNC se utilizan ampliamente para conexiones de antenas y tienen diversas aplicaciones en aviónica, comunicaciones y el sector industrial en general.También están disponibles variantes de polaridad inversa y 75 Ohm de conectores TNC.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
Características eléctricas | ||||
Impedancia | 50Ω | |||
Rango de frecuencia | DC ~ 4 GHz | |||
Válvulas de tensión | 2500VRMS (nivel máximo del mar) | |||
Dieléctricos Resistencia al voltaje | 750VRMS (nivel máximo del mar) | |||
Resistencia al aislamiento | ≥ 2000MΩ | |||
Resistencia de contacto | El conductor externo | ≤ 6 mΩ | ||
Conducción central | ≤ 1,5 mΩ | |||
VSMR | ≤ 13 | |||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |

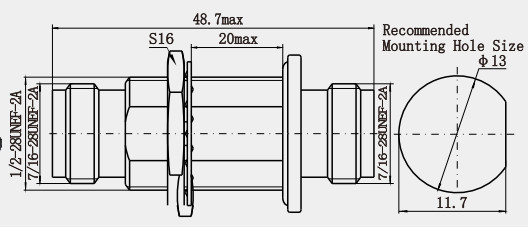

Dibujo detallado deConector coaxial de RF niquelado de mujer a mujer:
Unidad: ((mm)
Características:
Buen rendimiento eléctrico
1. características de ancho de banda amplio: el rango de frecuencia de funcionamiento de los adaptadores TNC suele ser de 0 a 11 GHz, o incluso superior, para satisfacer las necesidades de una variedad de transmisión de señales de alta frecuencia,adecuado para diferentes escenarios de comunicación.
Bajo VSWR: el VSWR de voltaje es uno de los índices importantes para medir el rendimiento de transmisión del conector, la estructura recta y curva de los adaptadores TNC tienen un VSWR más bajo, respectivamente,lo que significa una menor pérdida de reflexión de la señal en el proceso de transmisión, y puede transmitir la señal de manera más eficiente.
2Impedencia característica estable: su impedancia característica es generalmente de 50Ω, que es compatible con los cables coaxiles comunes y puede garantizar la estabilidad y precisión de la transmisión de la señal.
Rendimiento mecánico fiable
- ¿ Qué?Aplicación:
Campo de comunicación
1. Estación base de comunicación inalámbrica: En las estaciones base de comunicación inalámbrica, los adaptadores TNC se pueden utilizar para conectar diferentes dispositivos y antenas de RF para garantizar una transmisión de señal estable.,La conexión del equipo de la estación base a la antena permite transmitir y recibir señales de radio de manera eficiente y mejora la cobertura y la calidad de la señal de la red de comunicación.
2Sistema de comunicación de microondas: en el sistema de comunicación de microondas, los adaptadores TNC se utilizan para conectar diferentes líneas de transmisión como el cable de guía de ondas y el cable coaxial,así como dispositivos de microondas como los amplificadores de potencia, mezcladores, filtros, etc., para realizar la transmisión y procesamiento de señales de microondas y garantizar el funcionamiento normal del sistema de comunicación de microondas.
3Estación terrestre de comunicación por satélite: En la estación terrestre de comunicación por satélite,El adaptador TNC se puede utilizar para conectar el equipo de tierra y la antena de comunicación por satélite para realizar la carga y descarga de señales para garantizar la estabilidad y fiabilidad de la comunicación por satélite.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector TNC, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
