Conector coaxial de RF recto de mujer a mujer a prueba de agua TNC
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de TNC RF | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Norma de diseño: | Se aplican los siguientes requisitos: |
| Material de contacto: | Latón, BeCu | El material: | Las demás |
| Durabilidad: | 500 ciclos | El tipo: | Es recto. |
| Aplicación: | RF | ||
| Resaltar: | conector coaxial recto del rf |
||

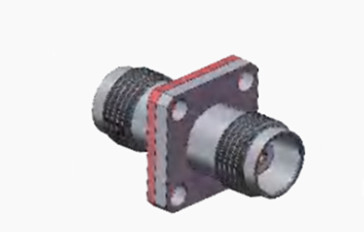

Conector coaxial de RF recto de mujer a mujer a prueba de agua TNC
El producto de la serie TNC es una variante roscada del conector BNC, que se distingue por su mecanismo de acoplamiento de rosca.las unidades impermeables mantienen una impedancia constante de 50 Ohm y operan dentro del rango de frecuencia DC-11 GHzHay dos tipos principales de conectores TNC: polaridad estándar y polaridad inversa.Estos conectores asequibles son adecuados para varias aplicaciones comercialesAunque sus prestaciones pueden no coincidir con las de los productos industriales o de alta calidad, se utilizan ampliamente para conexiones de antena y tienen numerosas aplicaciones en aviónica, comunicaciones,y sectores industriales generalesAdemás, también están disponibles versiones de polaridad inversa y 75 Ohm del conector TNC.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
Características eléctricas | ||||
Impedancia | 50Ω | |||
Rango de frecuencia | DC ~ 4 GHz | |||
Válvulas de tensión | 2500VRMS (nivel máximo del mar) | |||
Dieléctricos Resistencia al voltaje | 750VRMS (nivel máximo del mar) | |||
Resistencia al aislamiento | ≥ 2000MΩ | |||
Resistencia de contacto | El conductor externo | ≤ 6 mΩ | ||
Conducción central | ≤ 1,5 mΩ | |||
VSMR | ≤ 13 | |||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |

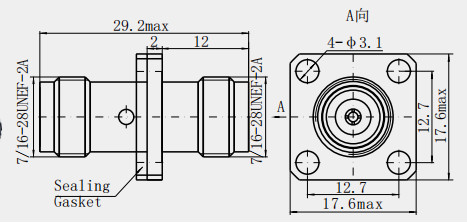

Dibujo detallado
Características:
1. Rendimiento mecánico fiable
Conexión roscada sólida: la conexión roscada única, en comparación con el conector de bayoneta tradicional, la conexión es más estable y confiable, no es fácil de aflojar en el entorno de vibración,puede mantener eficazmente la estabilidad de la transmisión de la señal.
Diseño antiaflojamiento: el conector roscado tiene una función de autobloqueo, que puede evitar efectivamente que el conector se afloje accidentalmente durante el uso,mejorar la fiabilidad y seguridad de la conexión.
Gran durabilidad: capaces de soportar múltiples operaciones de enchufe y desenchufe, los conectores TNC generales pueden soportar al menos 500 veces de enchufe y desenchufe sin daños,adecuado para aplicaciones que requieren conexión y desconexión frecuentes.
2Excelente rendimiento impermeable
Estructura de sellado: la parte del conector adopta una estructura de sellado especial, como el anillo O, que puede evitar eficazmente que la humedad, el polvo y otras sustancias externas entren en el conector,y proteger el punto de conexión de daños.
Alto grado de resistencia al agua: generalmente con un grado de resistencia al agua alto, puede funcionar de manera estable en ambientes exteriores hostiles o condiciones húmedas para garantizar que la transmisión de la señal no se vea afectada por la humedad.
Aplicación:
Área de automatización industrial
Conexión entre sensores y controladores: en los sistemas de control de automatización industrial, varios sensores (como sensores de temperatura, sensores de presión, sensores de posición, etc.)) necesitan transmitir las señales físicas recogidas al controlador para su procesamiento y análisis.Los adaptadores.TNC pueden conectar los cables entre los sensores y los controladores para realizar la transmisión precisa de los datos,para permitir a los controladores controlar con precisión el equipo industrial basándose en las señales de los sensoresEl adaptador TNC conecta el cable entre el sensor y el controlador para una transmisión precisa de datos.que permite al controlador controlar con precisión los equipos industriales de acuerdo con las señales de los sensores.
Conexión entre el actuador y el sistema de control: de manera similar, en la automatización industrial, los actuadores (por ejemplo, motores, válvulas, cilindros, etc.)) deben recibir comandos del sistema de control y ejecutar las acciones correspondientes. se pueden utilizar adaptadores tnc para conectar los cables entre el actuador y el sistema de control, para garantizar que los comandos de control se transmitan con precisión,y para garantizar que el proceso de producción industrial se lleve a cabo sin problemas.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector TNC, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
