Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Conector de TNC RF | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Norma de diseño: | Se aplican los siguientes requisitos: |
| Material de contacto: | Latón, BeCu | Durabilidad: | 500 ciclos |
| El tipo: | Ra | Aplicación: | RF |
| Sexo: | Hombre a mujer | ||
| Resaltar: | Conector de adaptador coaxial de RF femenino,Conector de adaptador coaxial TNC RF,Conector de adaptador coaxial RF de alto rendimiento |
||

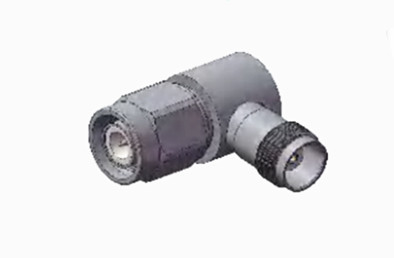

Conector de adaptador coaxial de RF de alto rendimiento TNC ángulo derecho masculino a femenino
El producto de la serie TNC es una variante roscada del conector BNC, que se distingue por su mecanismo de acoplamiento de rosca de tornillo.Las unidades roscadas son resistentes al agua y mantienen una impedancia constante de 50 Ohm, que funciona en un rango de frecuencia de CC a 11 GHz. Hay dos variantes: polaridad estándar y polaridad inversa.Estos conectores rentables pueden no igualar el rendimiento de los productos industriales o de alta calidad, pero son adecuados para diversas aplicaciones comerciales.Los conectores TNC se utilizan comúnmente en conexiones de antenas y se utilizan ampliamente en aviónica, comunicaciones y varios sectores industriales.También están disponibles versiones de polaridad inversa y 75 Ohm del conector TNC.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
Características eléctricas | ||||
Impedancia | 50Ω | |||
Rango de frecuencia | DC ~ 4 GHz | |||
Válvulas de tensión | 2500VRMS (nivel máximo del mar) | |||
Dieléctricos Resistencia al voltaje | 750VRMS (nivel máximo del mar) | |||
Resistencia al aislamiento | ≥ 2000MΩ | |||
Resistencia de contacto | El conductor externo | ≤ 6 mΩ | ||
Conducción central | ≤ 1,5 mΩ | |||
VSMR | ≤ 13 | |||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |

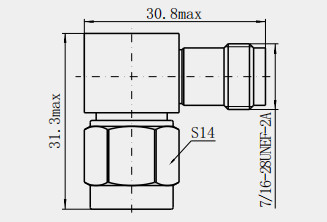

Dibujo detallado deConector de adaptador coaxial de RF de alto rendimiento TNC ángulo derecho masculino a femenino
Unidad: ((mm)
Características:
1Estabilidad de la conexión
estructura de conexión roscada: el uso de una estructura de acoplamiento de tornillo, este diseño permite fijar firmemente el adaptador en el equipo o cable al conectar,incluso en un entorno de vibración continua a largo plazo, o cuando se someten a fuerzas externas que tiran accidentalmente, pero también para garantizar la estabilidad de la conexión, para proteger la continuidad y la estabilidad de la transmisión de la señal.
2. Propiedades eléctricas
Buena resistencia al voltaje: generalmente puede soportar voltajes más altos, por ejemplo, algunos adaptadores TNC pueden soportar voltajes de hasta 500V,lo que les da una ventaja obvia en algunas aplicaciones de circuitos de alto voltaje, y puede adaptarse mejor a entornos eléctricos complejos.
Excelente rendimiento de alta frecuencia: el rango de frecuencia de funcionamiento abarca 0-11GHz e incluso más alto (por ejemplo, 0-18GHz), mucho más alto que algunos otros conectores de RF comunes (por ejemplo,Los enchufes BNC diseñados para 4 GHz o menos)Por lo tanto, cuando se trata de señales de alta frecuencia, puede reducir eficazmente la pérdida y distorsión de la señal, asegurando que la señal se transmita en una condición de alta calidad.
Aplicación:
Campo de comunicación
Construcción de estaciones base inalámbricas: al construir redes de comunicación inalámbrica, se utilizan adaptadores TNC para conectar equipos de RF, sistemas de antenas y cables de transmisión en las estaciones base.Puede garantizar una transmisión estable y eficiente de señales entre varios enlacesPor ejemplo, en la construcción de estaciones base 5G, los sistemas de radiocomunicación de alta velocidad se han convertido en una herramienta de comunicación de alta velocidad.Los adaptadores TNC se utilizan ampliamente para conectar estaciones base y matrices de antenas para garantizar la transmisión de datos de alta velocidad.
Comunicación por satélite: los adaptadores TNC desempeñan un papel importante en la conexión del equipo de las estaciones de tierra de comunicación por satélite.alimentadores de antenas y otros instrumentos relacionados para realizar la transmisión de señales RF de alta calidad entre estaciones terrestres y satélites para garantizar la estabilidad y fiabilidad de la comunicación por satélite.
Sistema de transmisión y recepción de radio: En el sistema de transmisión y recepción de una estación de radio y una estación de radiodifusión, se puede utilizar un adaptador TNC para conectar el transmisor, el receptor, el receptor, el receptor y el receptor.con una capacidad de transmisión superior a 300 W,, y mejorar el efecto y la calidad de las emisiones.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector TNC, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
