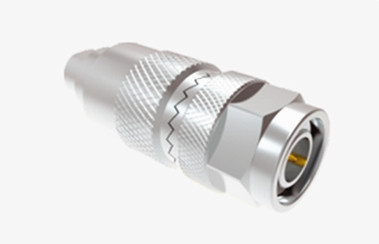

Conector coaxial RF de acero inoxidable de tipo masculino para cable SFF-50-3-1
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de cable de TNC | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Durabilidad: | 500 ciclos |
| Material de contacto: | Latón, BeCu | El material: | Bajo |
| Norma de diseño:: | Se aplican los siguientes requisitos: | El tipo: | Es recto. |
| Resaltar: | Conector coaxial RF de acero inoxidable masculino,Conector coaxial RF tipo TNC,SFF-50-3-1 Conector coaxial de cable RF |
||
Tipo TNC macho de acero inoxidable RF coaxial para cable SFF-50-3-1
El producto de la serie TNC es una variante roscada del conector BNC, equipado con roscas de tornillo para una conexión segura.Las unidades impermeables ofrecen una impedancia constante de 50 ohmios y funcionan dentro del rango de frecuencia DC-11 GHz.Hay dos tipos principales de conectores TNC: polaridad estándar y polaridad inversa.Estos conectores asequibles son ideales para varias aplicaciones comercialesAunque su rendimiento puede no coincidir con el de los productos industriales o de alto rendimiento, se utilizan ampliamente para conexiones de antena y tienen muchas aplicaciones en radar, comunicación inalámbrica,y mercados industriales generalesTambién están disponibles versiones de polaridad inversa y 75 ohmios del conector TNC.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Válvulas de tensión
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |

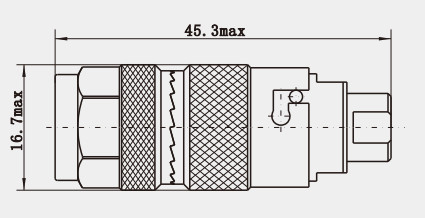

Dibujo detallado
Características:
1Buena resistencia a las vibraciones: en comparación con otros tipos de conectores, como los conectores BNC, los conectores TNC son más resistentes a las vibraciones, en el caso de vibraciones, golpes y otras tensiones mecánicas,pero mantenga un buen rendimiento de la conexión eléctrica para garantizar la estabilidad de la transmisión de la señal.
2- Excelentes prestaciones mecánicas y eléctricas: buena resistencia mecánica y estabilidad, capaz de soportar un cierto grado de fuerzas externas y no fácilmente dañada;en términos de rendimiento eléctrico, baja pérdida de inserción, baja pérdida de retorno, alta eficiencia de transmisión de señal, que puede garantizar una transmisión de señal de alta calidad.
Aplicación:
1Producción de programas: En el proceso de producción de programas de televisión, los conectores TNC se utilizan para conectar equipos de adquisición de señales como cámaras,micrófonos y equipos de procesamiento de vídeo/audio para garantizar la transmisión de señales de audio/video de alta calidad al sistema de postproducción para garantizar el buen desarrollo de la producción de programas.
2- Transmisión y distribución de señales: en la red de transmisión y distribución de señales de radiodifusión y televisión, como las redes de televisión por cable,Los conectores TNC se pueden utilizar para conectar amplificadores de señal, distribuidores y otros equipos para transmitir señales de televisión desde la estación de televisión a miles de hogares, para garantizar que los espectadores puedan recibir programas de televisión claros y estables.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector TNC, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
